УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
81

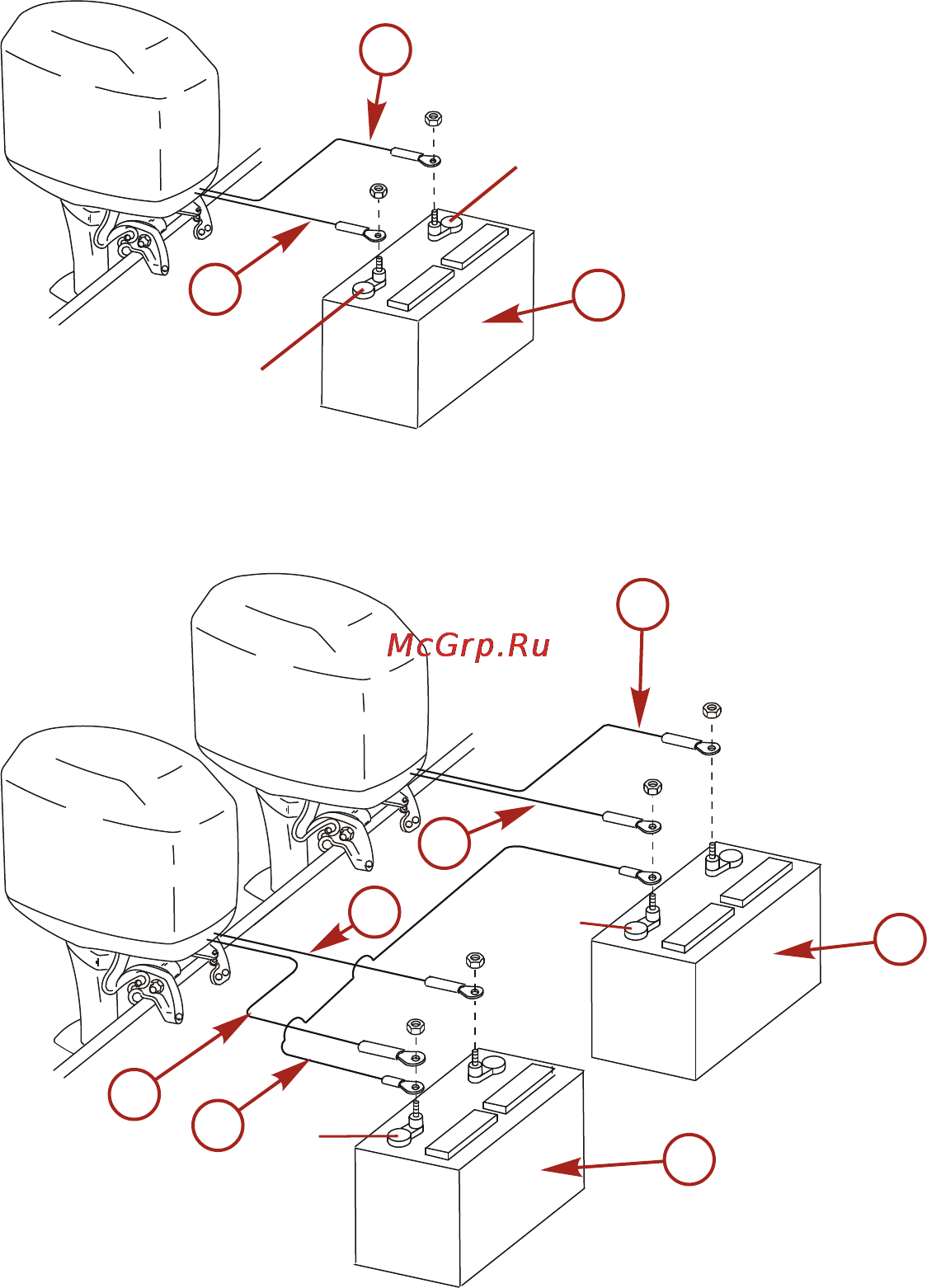

ПОДСОЕДИНЕНИЕ КАБЕЛЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
Одиночный подвесной двигатель
a - Кабельный рукав красного цвета
- положительный (+)
b - Кабельный рукав черного цвета -
отрицательный (–)
c - Аккумуляторная батарея старте‐
ра
Сдвоенный подвесной двигатель
Соедините отрицательные клеммы (-) на стартерных аккумуляторных батареях с помощью общего
заземляющего кабеля (тот же диаметр, что и у кабелей аккумуляторной батареи двигателя).
a - Кабельный рукав красного цвета - положительный (+)
b - Кабельный рукав черного цвета - отрицательный (–)
c - Заземляющий кабель
d - Аккумуляторная батарея стартера
(+)(+)
(-)(-)
b
a
c
15496
(-)
(-)
a
a
b
b
c
d
d
15497
