ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
60
2. Установите поддон под подвесной двигатель.

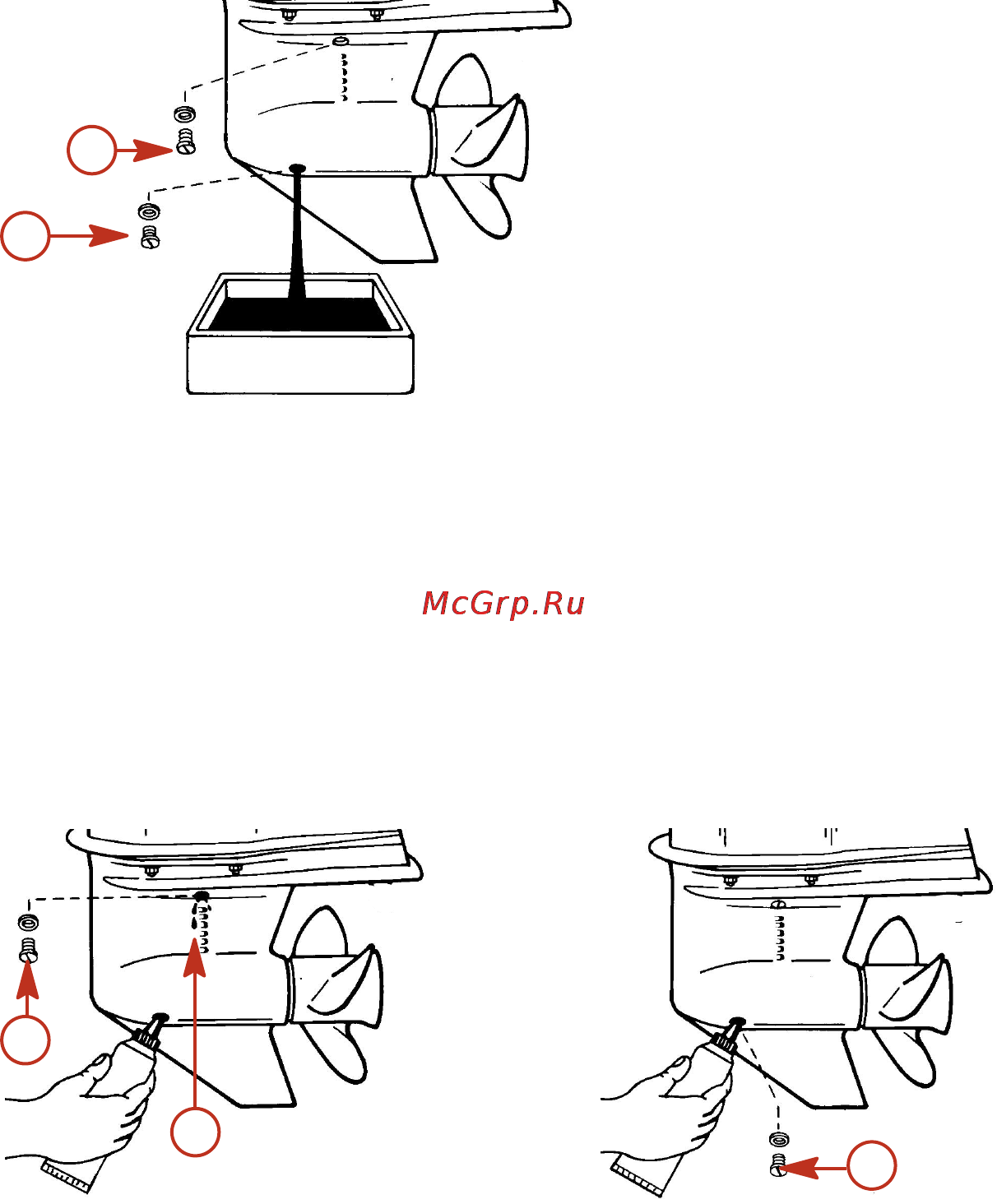

3. Снимите заглушку вентиляционного отверстия и пробку отверстия для заливки и слива масла и
слейте масло.
a - Заглушка вентиляционного отверстия
b - Пробка отверстия для заливки и сли‐
ва масла
ОБЪЕМ СМАЗКИ КОРОБКИ ПЕРЕДАЧ
Объем смазки коробки передач составляет примерно 666 мл (22.5 fl. oz.).
РЕКОМЕНДАЦИИ ПО СМАЗЫВАНИЮ КОРОБКИ ПЕРЕДАЧ
Высокоэффективное средство для смазки Мercury или Quicksilver.
ПРОВЕРКА УРОВНЯ И ДОЛИВКА МАСЛА В КОРОБКУ ПЕРЕДАЧ
1. Установите подвесной двигатель вертикально в рабочее положение.
2. Снимите заглушку вентиляционного отверстия.
3. Снимите пробку отверстия для заливки и слива масла. Вставьте трубку подвода масла в заливное
отверстие и добавляйте масло, пока оно не появится у вентиляционного отверстия.
a -
Заглушка вентиляционного отверстия
b - Вентиляционное отверстие
c - Пробка отверстия для заливки и слива масла
ВАЖНАЯ ИНФОРМАЦИЯ: Замените поврежденные уплотнительные шайбы.
4. Прекратите добавлять масло. Прежде, чем вынуть трубку подвода масла, установите на место
пробку отверстия для заливки и слива масла и уплотнительную шайбу.
5. Выньте трубку подвода масла и установите на место очищенную пробку отверстия для заливки и
слива масла и уплотнительную шайбу.
a
b
3399
a
b
c
3400
