УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
80
ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРНОЙ БАТАРЕЕ
!
ПРЕДОСТЕРЕЖЕНИЕ
Необходимо использовать шестигранные гайки для закрепления выводов батареи на полюсных
штырях во избежание потери электрической энергии.
• Не используйте батареи глубокого цикла. Для двигателей должна использоваться судовая
пусковая батарея на 1000 ампер МСА (тока запуска судового двигателя), 800 CCA (ампер при
запуске непрогретого двигателя) или 180 Ач.
• При подключении аккумуляторной батареи двигателя необходимо использовать шестигранные
гайки для прикрепления выводов батареи к полюсным штырям. Затяните гайки согласно
техническим условиям.
Описание Нм фунто-дюйм. фунто-фут.
Шестигранные гайки 13,5 120
ВАЖНАЯ ИНФОРМАЦИЯ: Решающее значение имеют размер и длина кабелей аккумуляторной батареи.
Относительно требований к размерам см. Руководство по установке двигателя.
На ящик батареи или рядом с ним необходимо прикрепить наклейку с информацией, которая
понадобится в будущем при обслуживании. Одна 5/16-дюйм. и одна 3/8-дюймовая шестигранная гайка
поставляются с каждой батареей для замены барашковых гаек. Метрические шестигранные гайки не
поставляются.

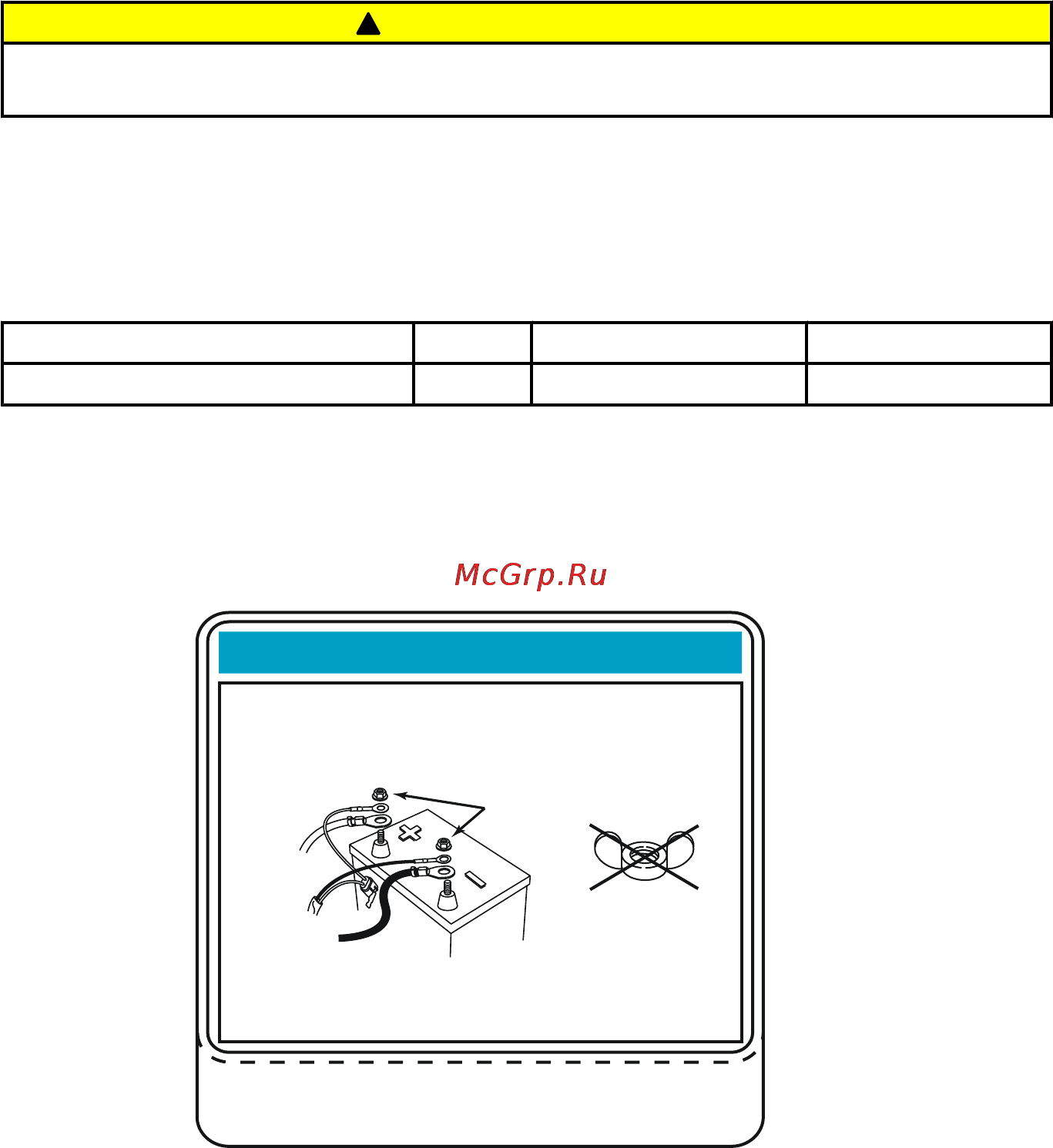

NOTICE - DTS & OptiMax Engines
DO NOT USE DEEP CYCLE BATTERIES!
DTS (Digital Throttle and Shift) applications and
OptiMax engines must use a marine starting
battery with 1000 MCA, 800 CCA, or 180 Ah. rating.
IMPORTANT:
Battery cable size and length is critical. Refer to
engine installation manual for size requirements.
DO NOT
USE WING
NUTS
37-895387
3486
13.5Nm (120 lbs. in.)
Place decal on or near battery box for future service
reference. 5/16” and 3/8” hex nuts supplied for wing
nut replacement. Metric hex nuts not supplied.
