УСТАНОВКА ДВИГАТЕЛЯ
96 rus

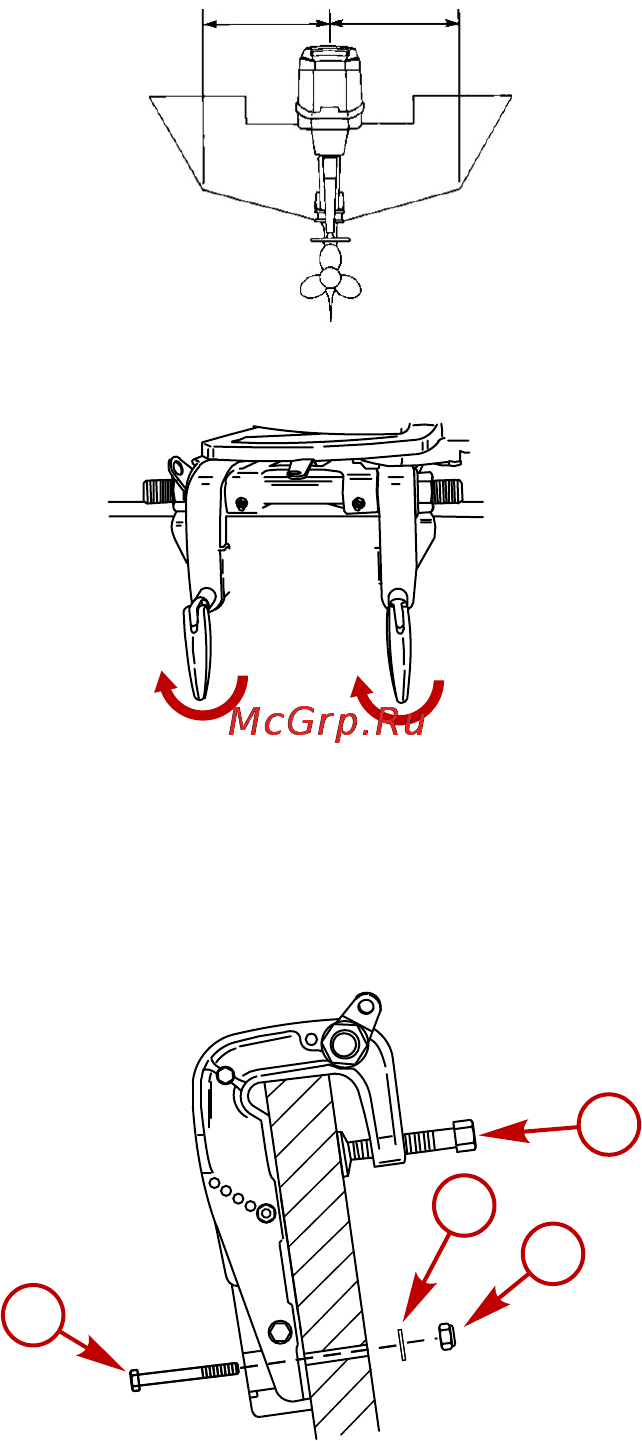

УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ НА ТРАНЦЕ
1. Разместите подвесной двигатель на центральной линии транца.
27005
2. Затяните прижимные винты транцевых кронштейнов.
28501
3. Чтобы предотвратить падение подвесного двигателя за борт, прикрепите подвесной двигатель к
транцу двумя прижимными винтами транцевого кронштейна и двумя установочными болтами.
Просверлите два отверстия диаметром 7,9 мм (5/16 дюйма) через установочные отверстия
транцевого кронштейна. Закрепите двумя болтами, плоскими шайбами и контргайками. Для
обеспечения водонепроницаемости нанесите в отверстия и вокруг болтов водонепроницаемый
судовой герметик. Затяните до указанного крутящего момента.
c
b
a
d
32041
Модели с усилителем наклона
