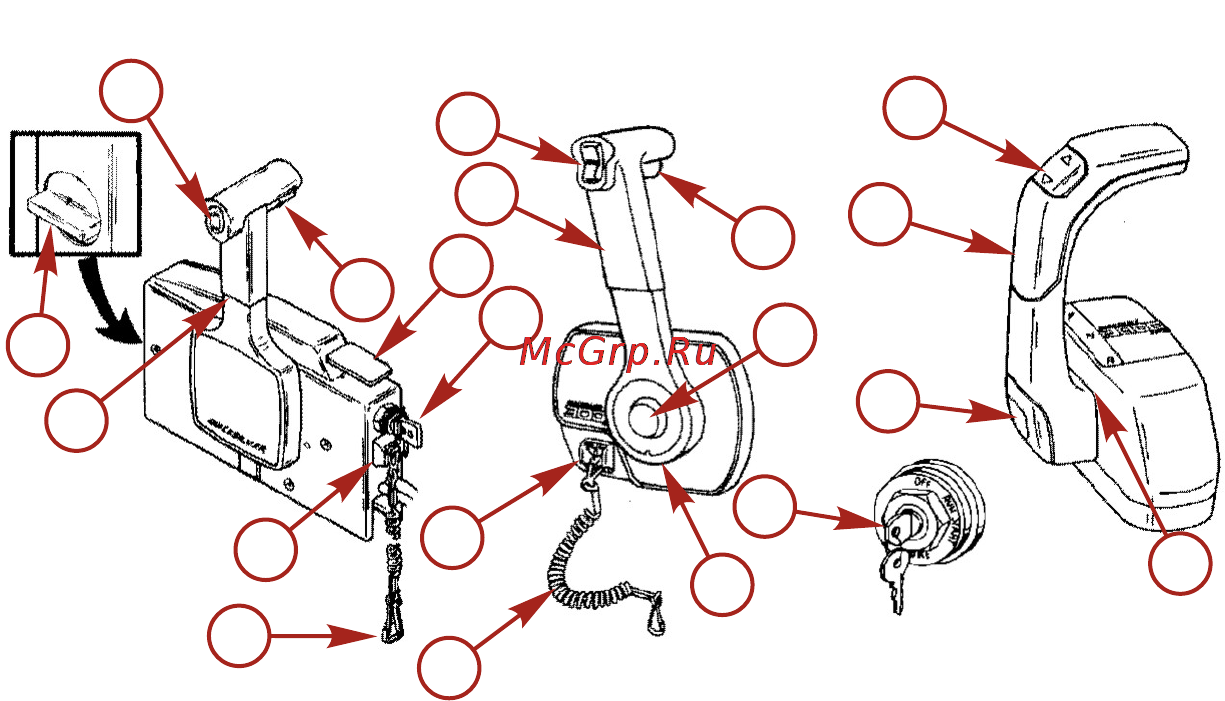

ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
42 rus
Функции дистанционного управления
a - Рукоятка управления – Forward («Вперед»), Neutral («Нейтральное положение»), Reverse («За‐
дний ход»)
b - Рычаг освобождения нейтрали
c - Выключатель усилителя наклона (при наличии) – см. раздел Xарактеристики и органы упра‐
вления – характеристики и работа усилителя наклона
d - Выключатель со шнуром дистанционной остановки двигателя – см. раздел Общая информация
– выключатель со шнуром дистанционной остановки двигателя
e - Выключатель со шнуром – см. раздел Общая информация – выключатель со шнуром дистан‐
ционной остановки двигателя
f - Регулировка трения дроссельной заслонки – для регулировки пульта консольного типа тре‐
буется снятие крышки
g - Замок зажигания – «OFF» (выключено), «ON» (включено), «START» (пуск)
h - Кнопка «только дроссель» – см. раздел Эксплуатация – запуск двигателя
i - Кнопка «только дроссель» – см. раздел Эксплуатация – запуск двигателя
Общие возможности
• Регулировка трения при управлении рулем – отрегулируйте этот рычаг для достижения желаемого
трения (сопротивления) на рукоятке румпеля или на рулевом колесе. Передвиньте рукоятку влево
для усиления трения или вправо для уменьшения.
f
a
c
d
e
b
h
c
a
g
d
e
b
i
f
g
i
c
a
f
26800
