УСТАНОВКА ДВИГАТЕЛЯ
rus 99

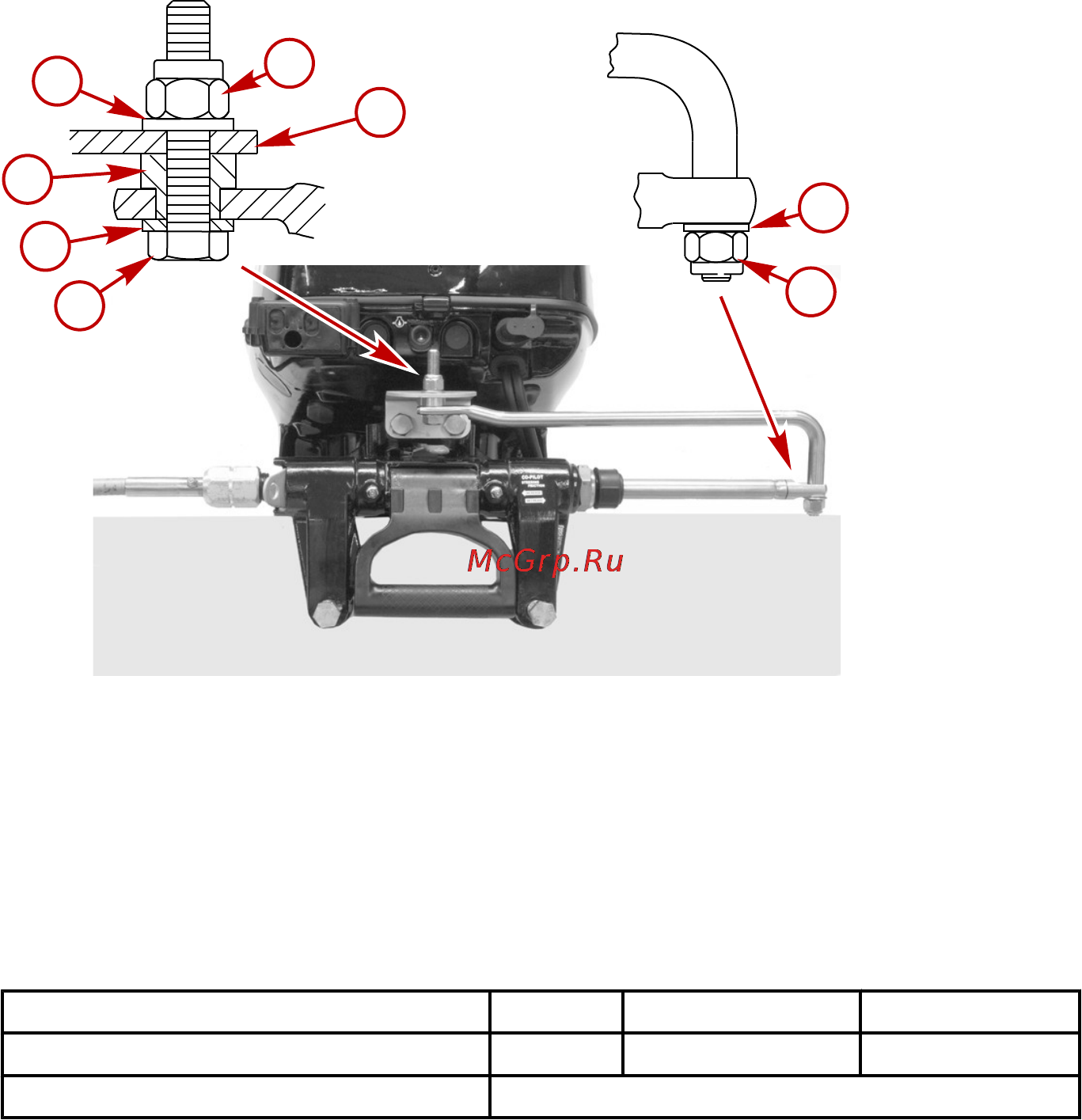

Присоедините стержень тяги рулевого механизма к двигателю с помощью болта, стопорной гайки,
проставки и плоских шайб. Затяните стопорную гайку согласно техническим условиям.
a - Болт (12-71970)
b - Плоская шайба
c - Проставка
d - Стопорная гайка с нейлоновой вставкой (11-16147--3)
e - Кронштейн рулевого механизма
f - Стопорная гайка с нейлоновой вставкой (11-16147--3) (затяните до отказа и затем отверните
ее на 1/4 оборота)
Описание Нм фунто-дюйм. фунто-фут.
Стопорная гайка с нейлоновой вставкой «d» 27 239 20
Стопорная гайка с нейлоновой вставкой «f» Затяните до отказа, а затем отверните на 1/4 оборота
a
b
b
c
d
e
b
f
31917
