ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 85
3. Снимите заглушку вентиляционного отверстия и пробку отверстия для заливки и слива масла и
слейте масло.

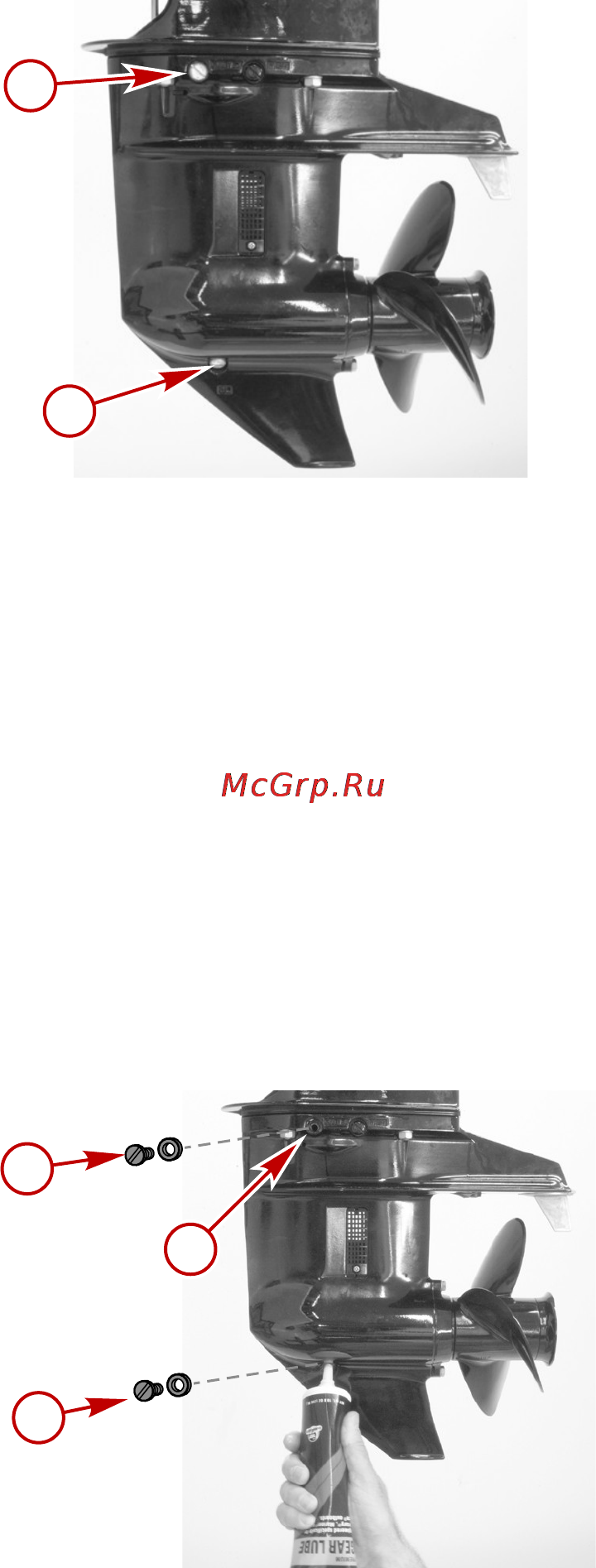

a - Заглушка вентиляционного отвер‐
стия
b - Пробка отверстия для заливки и
слива масла
ОБЪЕМ СМАЗКИ КОРОБКИ ПЕРЕДАЧ
Приблизительно 370 мл (12,5 жид. унции).
РЕКОМЕНДАЦИИ ПО СМАЗЫВАНИЮ КОРОБКИ ПЕРЕДАЧ
Mercury или Quicksilver Premium, или высокоэффективная шестеренный шестеренный смазочный
материал.
ПРОВЕРКА УРОВНЯ И ДОЛИВКА МАСЛА В КОРОБКУ ПЕРЕДАЧ
1. Установите подвесной двигатель вертикально в рабочее положение.
2. Снимите заглушку с вентиляционного отверстия.
3. Вставьте трубку подвода масла в заливное отверстие и добавляйте масло, пока оно не появится
у вентиляционного отверстия.
ВАЖНАЯ ИНФОРМАЦИЯ: Замените уплотнительные шайбы новыми уплотнительными шайбами.
4. Прекратите добавлять масло. Прежде чем вынуть трубку подвода масла, установите на место
пробку отверстия для заливки и слива масла и уплотнительную шайбу.
5. Выньте трубку подвода масла и установите на место очищенную пробку отверстия для заливки и
слива масла и новую уплотнительную шайбу.
a -
Заглушка вентиляционного
отверстия и новая уплотни‐
тельная шайба
b - Вентиляционное отверстие
c - Пробка отверстия для заливки
и слива масла и новая уплот‐
нительная шайба
a
b
31932
c
a
b
31933
