УСТАНОВКА ДВИГАТЕЛЯ
98 rus

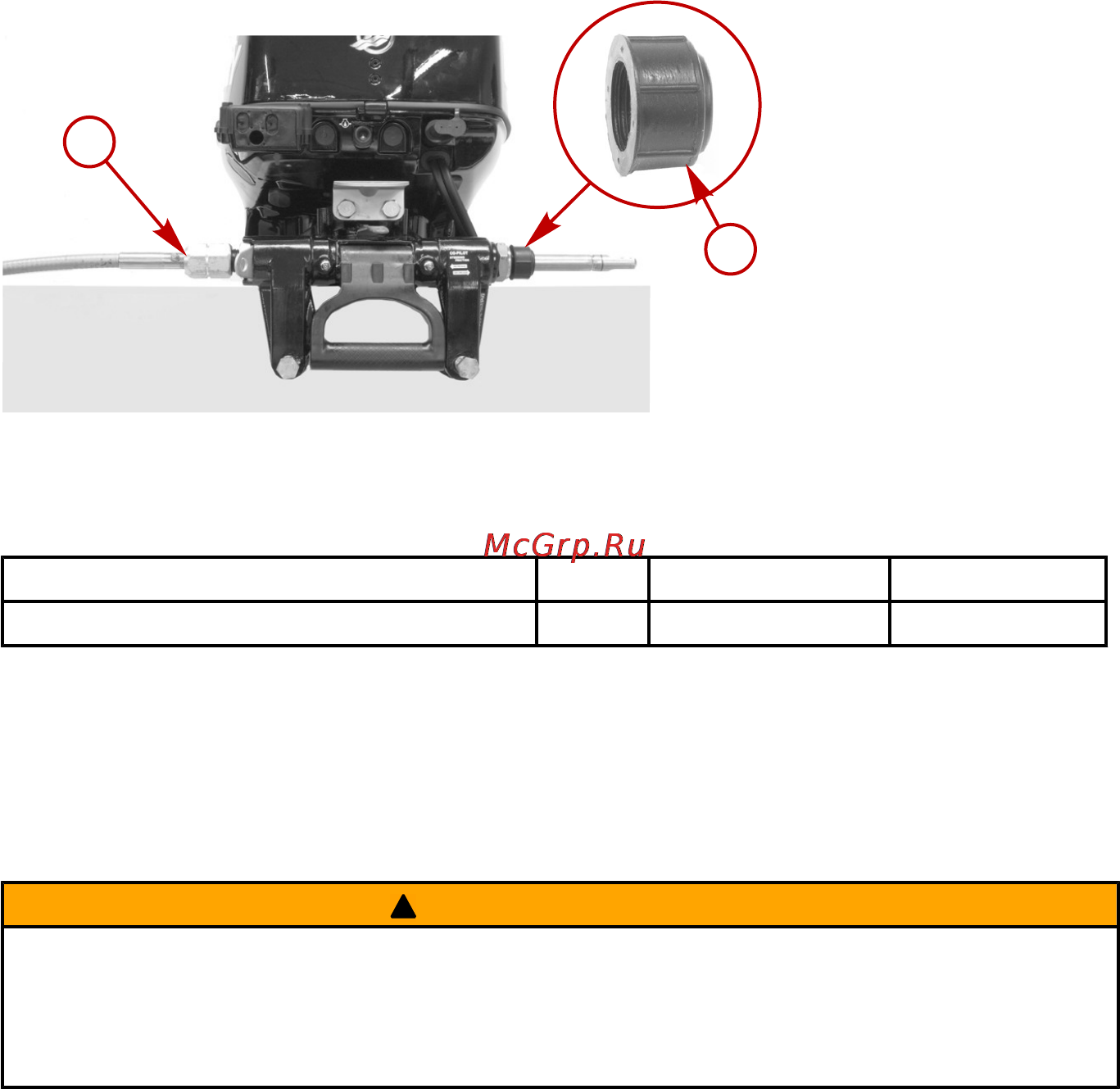

4. Наверните уплотнение троса рулевого механизма на конец трубки наклона.
a - Гайка троса рулевого механизма
b - Уплотнение троса рулевого механизма
Описание Нм фунто-дюйм. фунто-фут.
Гайка троса рулевого механизма 47,5 35
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, присоединяющий трос рулевого
механизма к двигателю, следует закрепить, используя крепежные устройства для стержня тяги рулевого
механизма, поставляемые с двигателем. Эти стопорные гайки (11-16147--3) ни в коем случае нельзя
заменять обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в
результате чего стержень тяги отсоединится.
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в
лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые
детали и выполняйте инструкции и процедуры затяжки.
Присоедините стержень тяги рулевого механизма к тросу рулевого механизма с помощью плоской
шайбы и стопорной гайки с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните
ее на 1/4 оборота.
a
b
32082
