Mercury Marine ME F 15 E [90/115] Техническое обслуживание
![Mercury Marine ME F 15 E [90/115] Техническое обслуживание](/views2/1099886/page90/bg5a.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
82 rus

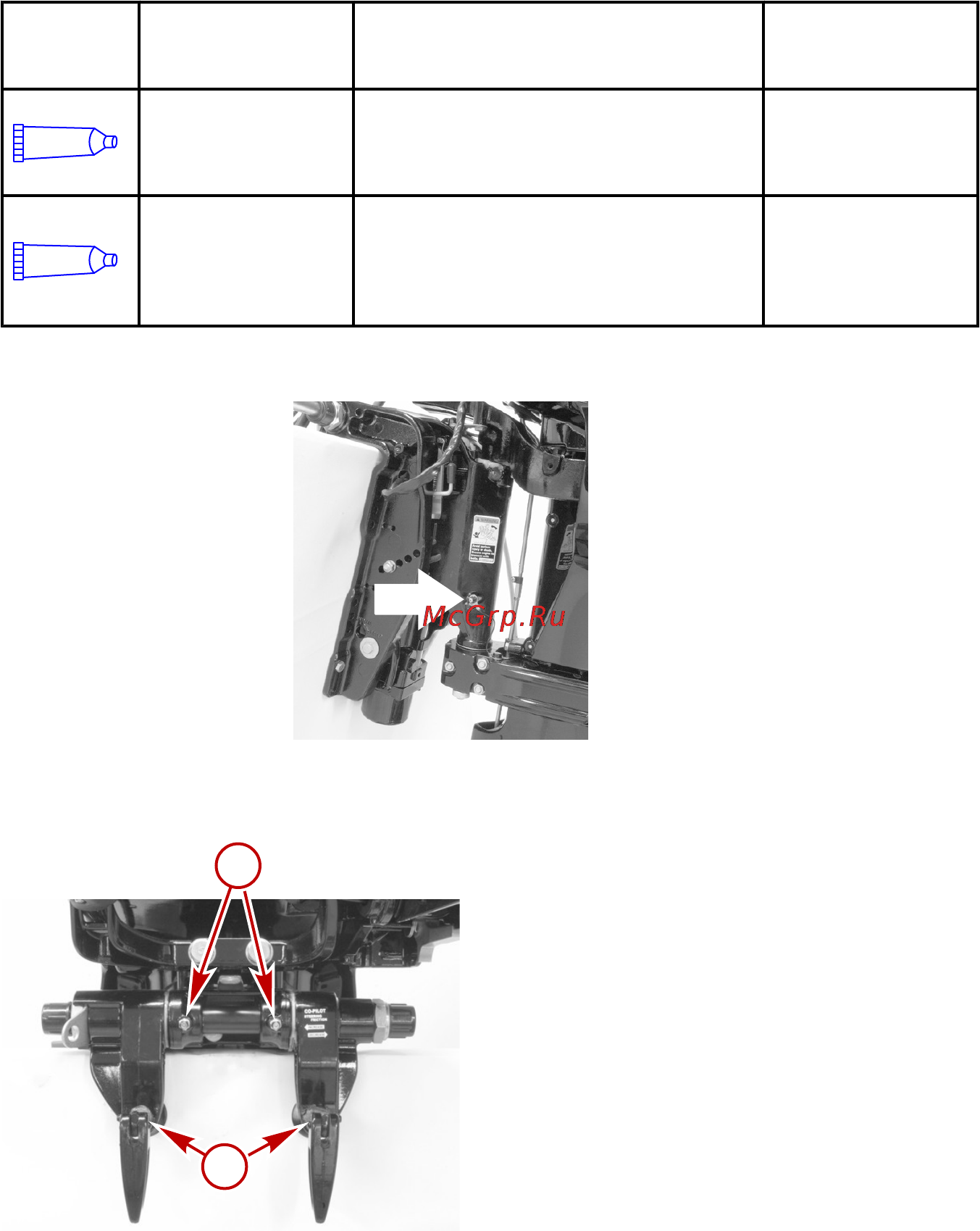

Места для смазывания
1. Нанесите смазку Quicksilver или Mercury Precision 2-4-C с тефлоном или особую смазку 101 на
следующие детали.
Труба,
ссыл.
номер
Описание Где используется Деталь №
34
Специальная смазка
101
Поворотный кронштейн, прижимные
винты транца, трубка наклона, вал
гребного винта, масленка троса рулевого
механизма
92-802865Q02
95
2-4-C с тефлоном
Поворотный кронштейн, прижимные
винты транца, трубка наклона, тросы
дроссельной заслонки/переключения
передач, масленка троса рулевого
механизма
92-802859Q 1
• Поворотный кронштейн – смажьте через штуцер.
31934
• Винты-прижимы транца – смажьте резьбу.
• Трубка наклона – смажьте через масленку.
a -
Трубка наклона – смажьте крепления.
b - Прижимные винты транца
b
a
31936
