УСТАНОВКА ДВИГАТЕЛЯ
rus 105

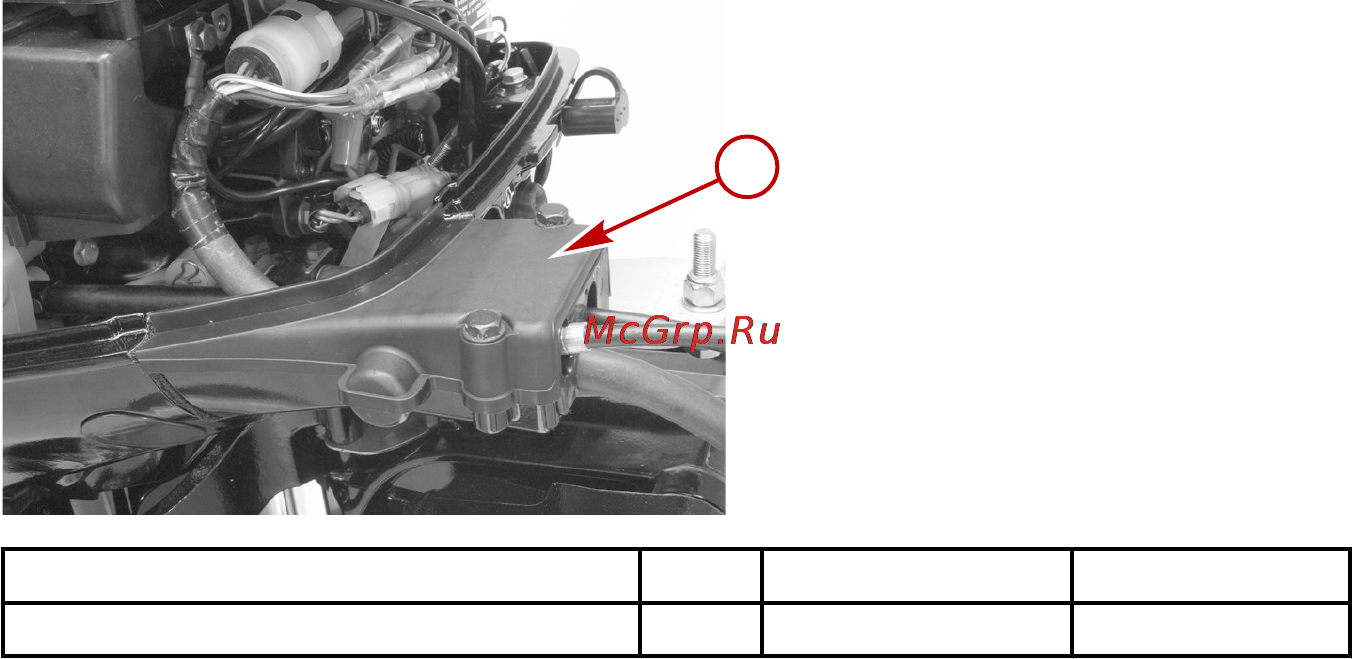

5. Установите на место крышку смотрового люка и закрепите ее двумя болтами. Затяните до
указанного крутящего момента.
a - Крышка смотрового люка
Описание Нм фунто-дюйм. фунто-фут.
Болт крышки смотрового люка 6 53
Установка аккумуляторной батареи - модели с электрическим
запуском
УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ
Тщательно выполняйте указания фирмы-изготовителя аккумуляторной батареи. Установите
аккумуляторную батарею на лодке так, чтобы она была надежно защищена от перемещения,
предпочтительно в аккумуляторном ящике. Батарея должна быть обязательно снабжена непроводящим
щитком, чтобы предотвратить случайное закорачивание ее зажимов.
ПРИМЕЧАНИЕ: В подвесных двигателях с электрическим запуском кабели аккумуляторной батареи
должны быть всегда соединены с батареей при работающем двигателе. Это необходимо даже при
ручном запуске, потому что в противном случае возможно повреждение системы зарядки.
Соединения аккумуляторной батареи
ПОДСОЕДИНЕНИЕ КАБЕЛЕЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПОДВЕСНОГО ДВИГАТЕЛЯ
1. Сначала подсоедините красный кабель аккумуляторной батареи к (+) положительному зажиму
батареи, а затем черный кабель к (-) отрицательному зажиму.
32112
a
