32
3.3.1c
c) Подсоедините кабель предохранительного переключателя:
►
Подключите электрический кабель к разъему под сиденьем.
3.3.1d
d) Установите рулевое колесо:
►
Поместите рулевое колесо на вал (1) и поверните его так, чтобы отверстия на рулевом колесе и валу
совпадали.
►
Рулевое колесо имеет два положения регулировки по высоте. Выберите удобную для себя высоту. Затем
вставьте поставляемый в комплекте штифт (2) в отверстие и постучите по нему молотком.
3.3.1e
e) Подсоедините аккумулятор:
►
Выверните болты на полюсных выводах.
►
Красный кабель подсоедините к выводу (+) на аккумуляторе и закрепите с помощью болта.
►
Коричневый кабель подсоедините к выводу (-) на аккумуляторе и закрепите с помощью болта.
- Подключение проводов, противоположное описанному выше, приведет к повреждению машины.
- При отсоединении аккумулятора сначала отсоединяйте отрицательный вывод (–).
- При вводе аккумулятора в эксплуатацию, а также при выполнении его обслуживания соблюдайте инструкции руковод-
ства по эксплуатации аккумулятора. Также соблюдайте правила техники безопасности, приведенные здесь.
Аккумулятор находится в отсеке под рулевым колесом.
В особых случаях в транспортировочных целях бамперный брус машины может быть отсоединен и сдвинут в сторону сиде-
нья. В таких случаях выполните следующее:
3.3.1e
f) Установите бамперный брус в надлежащее положение:
►
Откройте капот.
►
Сдвиньте консоли бамперного бурса в сторону от сиденья – надлежащее положение четко отмечено на
раме.
►
Соответствующим образом затяните болты консолей с обеих сторон машины и закройте капот.
3.3.2 ТРАВОСБОРНИК
Травосборник поставляется упакованным в отдельную коробку. В транспортировочных целях некоторые его детали сняты
и их сначала нужно установить. В последующих главах приводится приблизительное указание по их установке. Подробный
процесс приводится на компакт-диске, который поставляется с трактором или может быть выслан по запросу.

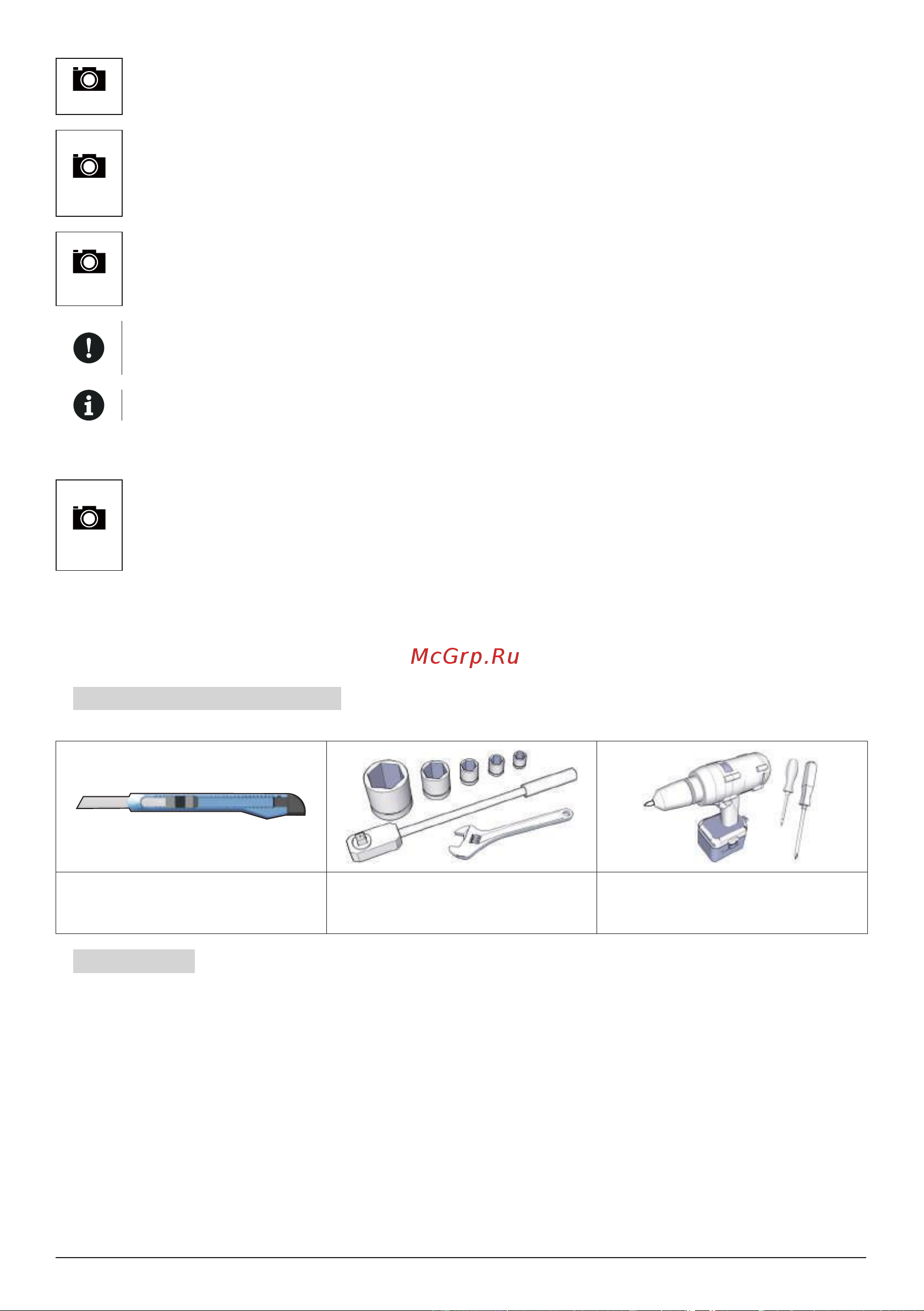

► НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
Для установки травосборника приготовьте следующие инструменты:
►
Нож для удаления упаковочных
материалов
►
Комплект торцевых гаечных ключей
с шестигранными головками и ше-
стигранные ключи
►
Отвертки с крестообразным шли-
цом или ручной электрический
шуруповерт
► РАСПАКОВКА
Снимите упаковочные материалы. Сначала извлеките крышку, каркас и мешок, затем – упакованные отдельные компоненты.
Распакуйте эти компоненты и разместите их в подходящем месте.
