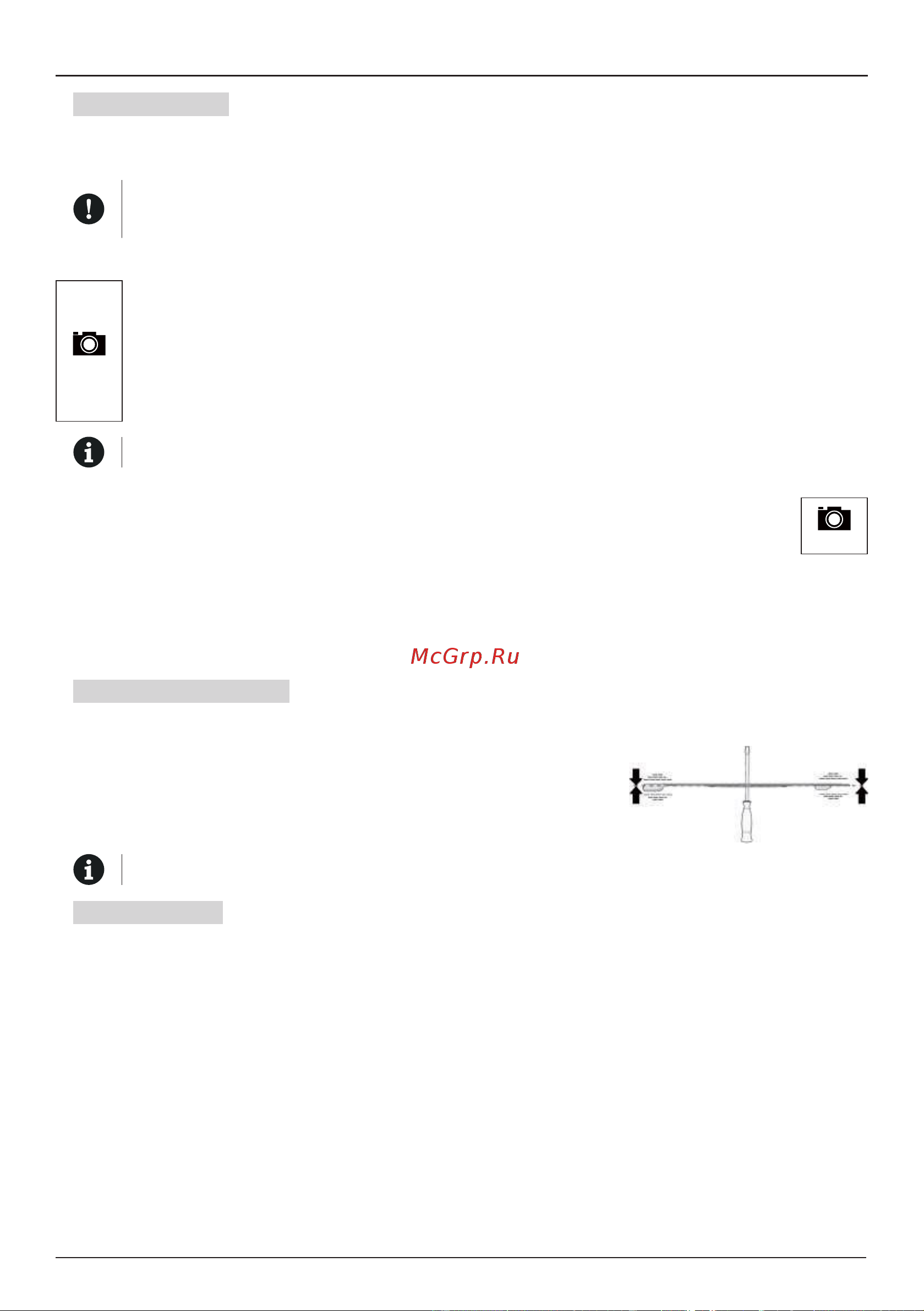

52
6.3.6 РЕЖУЩАЯ ДЕКА – ЗАТОЧКА И ЗАМЕНА ЛЕЗВИЙ
► ЗАТОЧКА ЛЕЗВИЙ
Режущие лезвия должны быть острыми, статически уравновешенными и прямыми. Затупленные, неправильно заточенные
или поврежденные режущие лезвия приводят к вырыванию травы из земли, повреждению лужайки и посредственному сбору
травы в травосборник.
Не пытайтесь ремонтировать деформированное или иным образом поврежденное лезвие. Немедленно замените
его.
При обращении с режущими лезвиями обязательно используйте рабочие перчатки повышенной эксплуатацион-
ной надежности.
Процесс заточки:
6.3.6a
►
Снимите травосборник, наклоните машины на правую сторону и подоприте ее с помощью подходящих опор.
Рекомендуется для подъема машины позвать на помощь еще одного человека, чтобы избежать повреждений
компонентов машины или травм.
►
Открутите оба лезвия и очистите их.
►
Сначала выполните заточку с помощью точильного станка, затем – с помощью напильника.
►
В режущей деке размером 110 см на три лезвия каждая пара лезвий крепится с помощью 3 болтов (лезвия
не оснащаются разрезными штифтами). Рекомендуется нанести метки на лезвия перед снятием, чтобы избе-
жать путаницы во время их установки на место.
Запрещается выполнять заточку непосредственно в режущей деке.
►
Не устанавливайте лезвия непосредственно после заточки, а проверьте их балансировку. См. указания ниже.
►
Перед установкой лезвий проверьте состояние разрезных штифтов, которые служат для защиты режущей
деки. Если разрезные штифты повреждены, немедленно замените их. Запасные штифты поставляются в ком-
плекте с машиной.
6.3.6b
►
После проверки балансировки и разрезных штифтов прикрутите лезвия на место. Во время установки убедитесь, что
изгиб лезвий направлен вверх, в корпус режущей деки. Не меняйте левые и правые лезвия местами. Правое лезвие ос-
нащено болтом с левосторонней резьбой.
►
Аккуратно затяните крепежные болты с помощью динамометрического ключа, соблюдая предписанный момент затяжки
30 ± 3 Нм. Этот момент затяжки достигается, когда тангенциальная (выгнутая) пружина под крепежным болтом полностью
сжимается, после чего болт больше не затягивается.
► БАЛАНСИРОВКА ЛЕЗВИЙ
Уделяйте особое внимание выравниванию и балансировке лезвий. Вибрация невыровненных и несбалансированных лезвий
может привести к повреждению двигателя или режущей деки.
При балансировке вставьте отвертку в центральное отверстие и установите лезвие
в горизонтальное положение. Если лезвие остается в этом положении, оно сбалан-
сировано. Если одна из сторон опускается вниз, выполните заточку с этой стороны
до достижения балансировки. При балансировке с помощью заточки не уменьшайте
длину лезвия! Допустимый статический дисбаланс не должен превышать 2 г.
Если процесс вам не ясен, обратитесь в уполномоченный сервисный центр, который сможет предложить свою помощь.
► ЗАМЕНА ЛЕЗВИЙ
Если вследствие частого использования лезвия повреждены, их невозможно правильно сбалансировать или заточить. Поэ-
тому их нужно заменить. Выполните следующее:
►
Снимите травосборник, наклоните машины на правую сторону и подоприте ее с помощью подходящих опор. Рекоменду-
ется для подъема машины позвать на помощь еще одного человека, чтобы избежать повреждений компонентов машины
или травм.
►
Открутите оба лезвия.
►
Перед установкой новых лезвий проверьте состояние разрезных штифтов, которые служат для защиты режущей деки.
Если разрезные штифты повреждены, немедленно замените их.
►
Убедитесь, что лезвия сбалансированы. См. выше.
►
Прикрутите новые лезвия. Во время установки убедитесь, что изгиб лезвий направлен вверх, в корпус режущей деки. Не
меняйте левые и правые лезвия местами. Правое лезвие оснащено болтом с левосторонней резьбой.
►
Аккуратно затяните крепежные болты с помощью динамометрического ключа, соблюдая предписанный момент затяжки
30 ± 3 Нм. Этот момент затяжки достигается, когда тангенциальная (выгнутая) пружина под крепежным болтом полностью
сжимается, после чего болт больше не затягивается.
