2500096_b 89

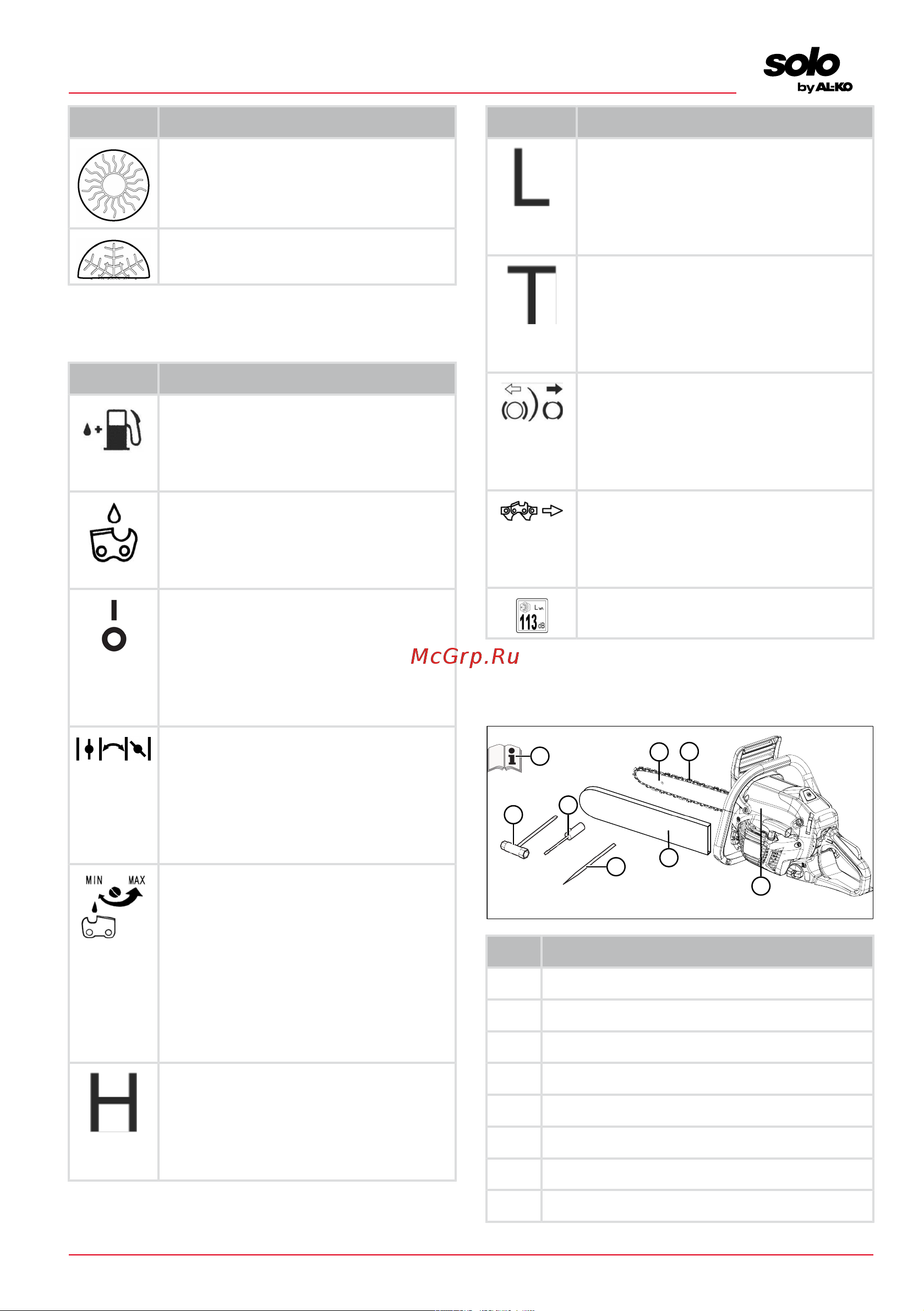

Description du produit
Symbole Signification
Soleil: Mode normal/été
Flocon de neige: Mode hiver
Des symboles sont apposés sur la machine pour
un usage et une maintenance plus sûre. Faites-
toujours attention à ces instructions.
Symbole Signification
Raccordement pour le ravitaillement
en mélange de carburant
Position: près du couvercle de ré-
servoir
Raccordement pour le remplissage
de l'huile de chaine
Position: près du couvercle de ré-
servoir d’huile
Actionnement du commutateur mo-
teur; mettre le commutateur sur la
position «O», le moteur s’arrête
immédiatement.
Position: sur la gauche de la poi-
gnée arrière
Actionnement du bouton de clapet à
air: si vous tirez sur le bouton, le
clapet à air se ferme, si vous ren-
foncez le bouton le clapet à air
s’ouvre.
Position: Couvercle de filtre à air
Réglage de la pompe à huile: tour-
nez la barre avec un tournevis dans
le sens de la flèche jusqu’à la posi-
tion MAX pour un débit d’huile plus
important ou jusqu’à la position MIN
pour un débit plus faible de l’huile
de chaîne.
Position: face inférieure de l’unité
d’entraînement
La vis située sous le marquage
«H» sert à régler le mélange en
cas de régime élevé.
Position: en haut à gauche de la
poignée arrière
Symbole Signification
La vis située sous le marquage "L"
sert à régler le mélange pour les ré-
gimes peu élevés.
Position: en haut à gauche de la
poignée arrière
La vis située au dessus du mar-
quage "T" sert à régler le régime à
vide.
Position: en haut à gauche de la
poignée arrière
Indication du sens dans lequel le
frein de chaine est desserré (flèche
blanche) ou actionné (flèche noire).
Position: partie avant du guide-
chaîne
Indication du sens de montage de
la chaine.
Position: partie avant du guide-
chaîne
Niveau sonore garanti : 113 dB(A)
2.6 Contenu de la livraison
À l’issue du déballage, vérifiez si toutes les
pièces ont été livrées.
1
2
3
4
6
7
8
5
Pièce
1 Guide-chaîne
2 Chaîne coupante
3 Tronçonneuse thermique
4 Cache de protection pour guide-chaîne
5 Lime
6 Tournevis
7 Clé mixte
8 Notice d’utilisation
