27
2

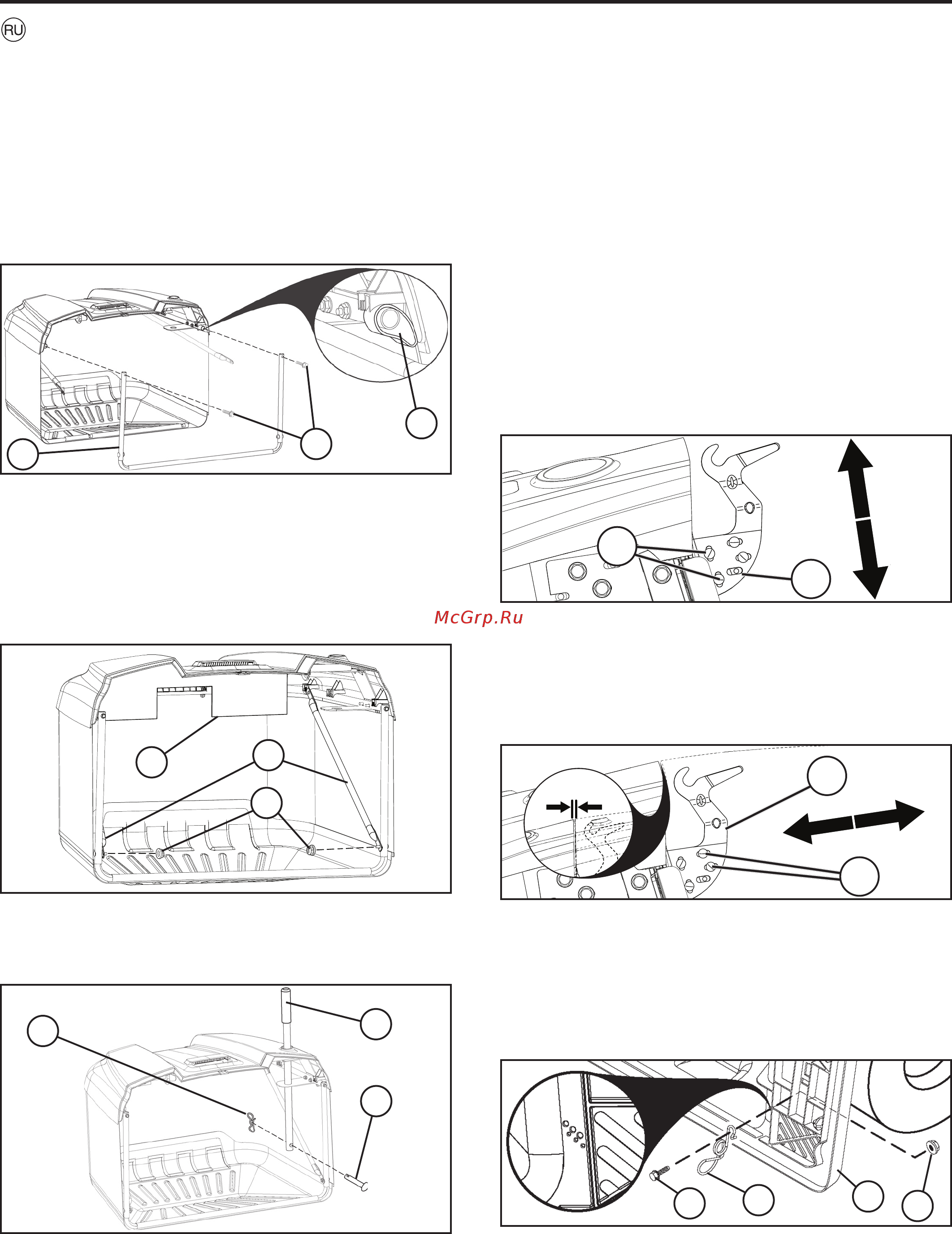

СБОРКА ТРАВОСБОРНИКА
• Разверните пакет и поставьте правой стороной вверх.
• Проденьте переднюю рамку сборника (1) через тканевые
петли с каждой стороны сборника.
• Защелкните дно передней рамы сборника (1) в защелку
в передней части низа сборника.
• Надвиньте петли (2), расположенные на концах пакета,
на трубку верхней рамы сборника.
• Вывинтите два шестигранных (1\4”-20 x 1.15”) болта (3)
спереди верхней рамки.
• Переустановите два шестигранных болта (1\4”-20 x 1.15”)
(3) через отверстия вверху передней рамы сборника и
ввинтите их в гайки внутри трубки верхней рамы сборника.
УСТАНОВКА ПРУЖИННОЙ ЗАЩЕЛКИ
ТРАВОСБОРНИКА
Пружинные защелки травосборника расположены на заднем
щитке (1) - по одной в каждом из его нижних углов.
• Перед установкой заглушите двигатель трактора и
включите стояночный тормоз.
• Вывинтите зажимные (1/4”-20) гайки (4) внизу передней
рамы сборника.
• Разверните перекрестные связки (5) и прикрепите их
к болтам с квадратным подголовком в нижних углах
передней рамы сборника.
• Переустановите
стопорные (1/4”-20) гайки (4) и затяните
до упора.
ПРИМЕЧАНИЕ
: Убедитесь, что задний пластмассовый щиток
травосборника (6) зафиксирован на своем месте.
• Снимите штифт с головкой и отверстием под шплинт (7)
и пружину факсатора (8) с рукоятки сборника (9).
• Сдвиньте резиновое уплотнение (9) вниз сквозь отверстия
в крышке сборника и верхнего сварного элемента рамы.
9
8
7
3
2
1
• Переустановите штифт с головкой и отверстием под
шплинт (8) через отверстие внизу рукоятки сборника и
проталкивайте пружину фиксатора (9) через отверстие в
конце штифта с головкой, пока она не встанет на место.
РЕГУЛИРОВКА СКОБ ПОДВЕСКИ
При поставке трактора с завода шарнирная скоба сборника
установлена в фиксированном положении. При необходимости
данное положение можно регулировать для поддержки
постоянного зазора (А) между крылом и верхом блока
травосборника. Оптимальный зазор составляет около 0,2” (5,1 мм).
ПРИМЕЧАНИЕ: по желанию скобу подвески на каждой стороне
можно отрегулировать следующим способом.
• Снимите блок травосборника.
ПРИМЕЧАНИЕ: РЕГУЛИРУЙТЕ КАЖДУЮ СТОРОНУ ПО-
ОЧЕРЕДИ.
ВЕРТИКАЛЬНАЯ РЕГУЛИРОВКА
• Ослабьте гайки на болтах с квадратным подголовком
(1), чтобы регулировочная пластина (2) смогла
смещаться вверх или вниз. Передвиньте, насколько
необходимо. Снова надежно затяните гайки, зафиксировав
регулировочную пластину в
новом положении.
• Повторите то же самое на противоположной стороне.
ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА
• Ослабьте гайки на болтах с квадратным подголовком
(3), чтобы регулировочная пластина (4) смогла
смещаться вперед или назад. Передвиньте, насколько
необходимо. Снова надежно затяните гайки, зафиксировав
регулировочную пластину в новом положении.
• Повторите то же самое на противоположной стороне.
• При необходимости
повторите регулировку.
A
3
4
1
2
2
1
3
4
4
6
5
