35
2
3
3
1
2
4
5
PENTRU A REGLA LEVIERUL COMPLET/PALETA
SACULUI
• Înainte de reglare, motorul tractorului trebuie să fi e închis, iar
frâna de mână trebuie să fi e trasă.
• Pentru iarba grea/umedă, scoateţi paleta (3).
• Pentru iarba mai uşoară, utilizaţi paleta (3) cu setarea “1”, “2”
sau “3” (“3” este pentru iarba cea mai uşoară sau uscată).
• Alegeţi setarea şi rotiţi paleta sacului (3) astfel încât numărul
dorit (setarea) să ajungă cu faţa la dv.
• Setarea poate fi modifi cată slăbind elementele de fi xare (4 şi
5), înlăturând/rotind paleta (3) şi strângându-le din nou.

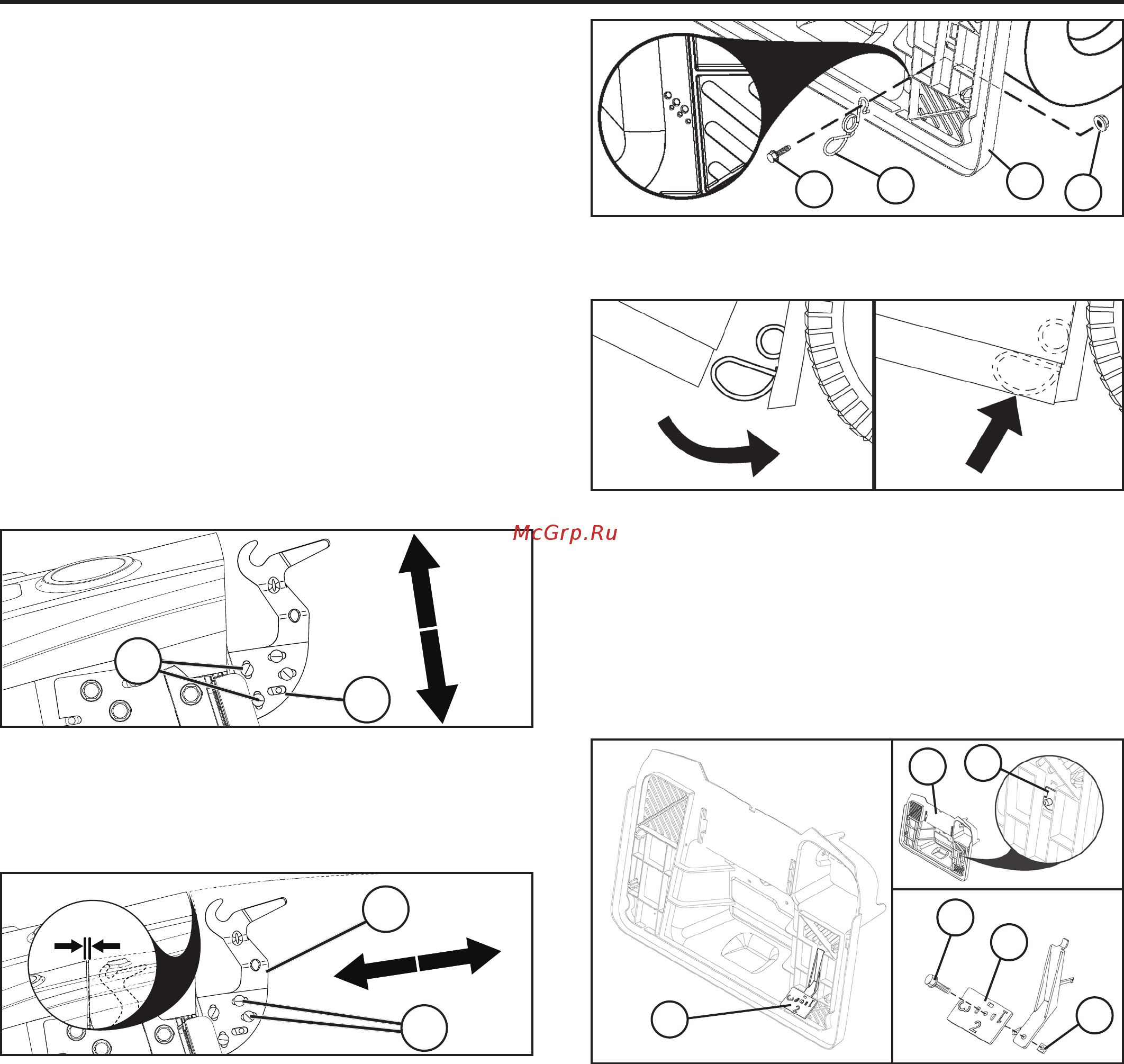

PENTRU A MONTA ÎNCHIZĂTOAREA CU ARC PENTRU
SAC
Închizătorile cu arc pentru sac sunt situate pe placa posterioară
(1), câte una în fi ecare dintre colţurile inferioare.
• Înainte de montare, motorul tractorului trebuie să fi e închis,
iar frâna de mână trebuie să fi e trasă.
• Montaţi fi ecare închizătoare cu arc pentru sac cu partea cu
bucla (2) în jos şi cu faţa către ansamblul sacului.
• Introduceţi şurubul de montare (3) prin capătul curbat al
închizătorii cu arc pentru sac, prin placa posterioară, şi
fi xaţi-l cu piuliţa (4) aşa cum se arată. Strângeţi foarte bine.
• Împingeţi mânerul sacului (9) în jos prin capacul sacului şi
prin orifi ciile din blocul superior sudat al cadrului.
• Montaţi la loc ştiftul de fi xare (8) prin orifi ciul din partea
inferioară a mânerului sacului şi introduceţi arcul de blocare
(9) în orifi ciul din capătul ştiftului de fi xare, până când se
fi xeaz
ă bine.
• Partea inferioară a ansamblului sacului trebuie să fi e în
contact cu capătul cu bucla, astfel încât să fi e bine fi xată
atunci când este închisă.
A
3
4
1
2
NOTĂ: Dacă se reglează înălţimea ansamblului sacului, poate fi
necesar să se regleze închizătoarea cu arc pentru sac. Pentru a
o regla, scoateţi piuliţa (4) şi mutaţi închizătoarea cu arc pentru
sac în orifi ciul corespunzător din placa posterioară (1), având
grijă ca ansamblul sacului să fi e închis foarte bine. Strângeţi din
nou piuliţa foarte bine.
PENTRU A REGLA CADRELE DE SUSŢINERE ÎN
CONSOLĂ
Tractorul este livrat din fabrică având suportul-pivot al sacului
stabilit într-o poziţie fi xă. Dacă este necesar, această poziţie
poate fi reglată pentru a menţine o distanţă constantă (A) între
apărătoare şi partea de sus a ansamblului sacului. Distanţa ideală
este de aproximativ 0,2” (5,1 mm).
NOTĂ: După necesităţi, cadrele de susţinere în consolă de pe
fi ecare latură pot fi reglate în acest mod.
• Scoateţi ansamblul sacului.
NOTĂ: REGLAŢI PE RÂND FIECARE LATURĂ.
REGLAREA PE VERTICALĂ
• Slăbiţi piuliţele şuruburilor de fi xare (1) pentru a permite plăcuţei
de reglare (2) să culiseze în sus sau în jos. Deplasaţi după
necesităţi. Strângeţi din nou foarte bine piuliţele, blocând
pl
ăcuţa de reglare în noua sa poziţie.
• Repetaţi pe latura opusă.
REGLAREA PE ORIZONTALĂ
• Slăbiţi piuliţele şuruburilor de fi xare (3) pentru a permite plăcuţei
de reglare (4) să culiseze în faţă sau în spate. Deplasaţi după
necesităţi. Strângeţi din nou foarte bine piuliţele, blocând
plăcuţa de reglare în noua sa poziţie.
• Repetaţi pe latura opusă.
• Reglaţi din nou, dacă este necesar.
2
1
3
4
