32
2
3
3
1
2
4
5

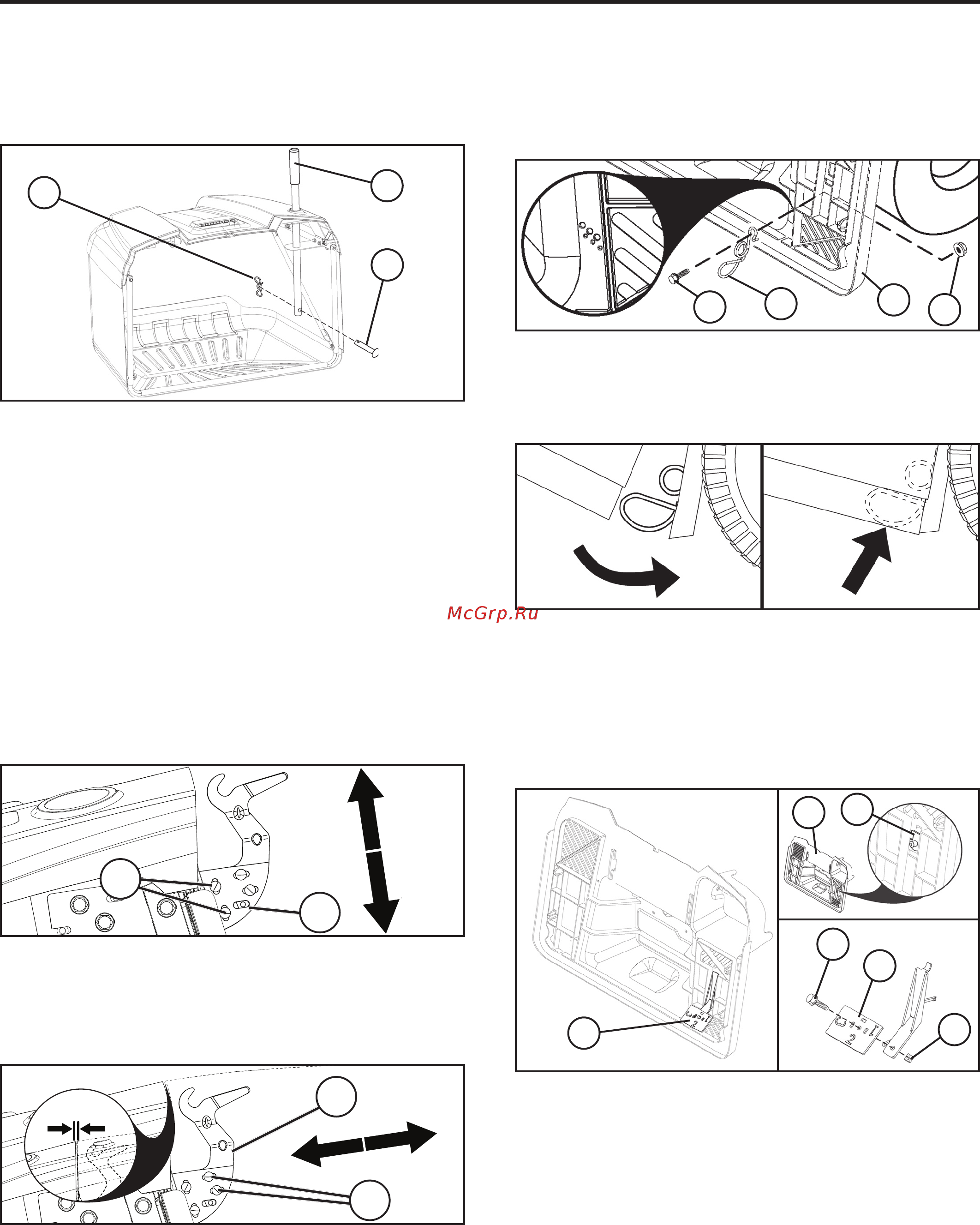

MAISA SVIRAS/AIZVARA PIELĀGOŠANA
• Pirms pielāgošanas izslēdziet zāles plāvēja motoru un no-
spiediet stāvbremzi.
• Lai apstrādātu smagu/mitru zāli, noņemiet aizvaru (3).
• Ja zāle ir viegla, iestatiet aizvaru (3) stāvoklī “1”, “2” vai “3”
(“3” atbilst vieglākajai jeb sausai zālei).
• Izvēlieties iestatījumu un pagrieziet maisa aizvaru (3), līdz
vēlamais skaitlis (iestatījums) ir vērsts pret jums.
• Iestatījumu var izmainīt, palaižot vaļīgāk stiprinājumus (4 un
5), noņemot/pagriežot kloķi (3) un vēlreiz pievelkot.
MAISA ATSPERES FIKSATORA UZSTĀDĪŠANA
Maisa atsperes fi ksatori atrodas uz aizmugurējās plāksnes (1)
— pa vienam katrā apakšējā stūrī.
• Pirms uzstādīšanas izslēdziet zāles pļāvēja motoru un
nospiediet stāvbremzi.
• Uzstādiet katru maisa atsperes fi ksatoru ar cilpas galu (2) uz
leju un vērstu pret maisa sistēmu.
• Ievietojiet montāžas skrūvi (3) cauri maisa fi ksatora izliektajam
galam, cauri aizmugurējai plāksnei un uzskrūvējiet uzgriezni
(4), kā parādīts attēlā. Cieši pievelciet.
• Maisa sistēmas apakšpusei jāsaskaras ar cilpas galu, lai,
aizverot, tas tiktu cieši nostiprināts.
A
3
4
1
2
APIEZĪME. Ja tiek regulēts maisa sistēmas augstums, iespējams,
būs jāregulē arī maisa atsperes fi ksators. Lai veiktu regulēšanu,
noskrūvējiet uzgriezni (4) un pārvietojiet maisa atsperes fi ksatoru
uz atbilstošu balstplāksnes (1) atveri, gādājot, lai maisa sistēma
tiktu droši noslēgta. Atkal cieši pievelciet uzgriezni.
ĀĶA KRONŠTEINU REGULĒŠANA (Ilustrācija 3, 4)
Pļaujmašīna sākotnēji ir aprīkota ar maisa pagrieziena kronšteinu,
kas iestatīts fi ksētā stāvoklī. Ja nepieciešams, šo stāvokli var
mainīt, lai nodrošinātu nemainīga lieluma atvērumu (A) starp
aizsargrežģi un maisa sistēmas augšpusi. Piemērotākais atvēruma
lielums ir aptuveni 0,2 collas (5,1 mm).
PIEZĪME. Ja nepieciešams, āķa kronšteinus abās zāles pļāvēja
pusēs var regulēt šādi.
• Noņemiet maisa sistēmu.
PIEZĪME. SĀKOTNĒJI VEICIET REGULĒŠANU TIKAI VIENĀ
PUSĒ.
VERTIKĀLA REGULĒŠANA
• Lai pielāgošanas plāksne (5) varētu pā
rvietoties uz augšu vai
leju, atbrīvojiet bultskrūvju (4) uzgriežņus. Ja nepieciešams,
pārvietojiet. Cieši pievelciet uzgriežņus, fi ksējot pielāgošanas
plāksni jaunajā stāvoklī.
• Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
HORIZONTĀLA REGULĒŠANA
• Lai pielāgošanas plāksne (5) varētu pārvietoties uz priekšu
vai atpakaļ, atbrīvojiet bultskrūvju (6) uzgriežņus. Ja
nepieciešams, pārvietojiet. Cieši pievelciet uzgriežņus, fi ksējot
pielāgošanas plāksni jaunajā stāvoklī.
• Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
• Ja nepieciešams, regulējiet vēlreiz.
2
1
3
4
• Izņemiet no maisa roktura (9) locīklskrūvi (7) un savilcējatsperi
(8).
• Iebīdiet maisa rokturi (9) maisa vākā un rāmja augšējās
metinātas detaļas atverēs.
• Ievietojiet atpakaļ locīklskrūvi (8), izmantojot maisa roktura
apakšpuses atveri, un iebīdiet tapas galā esošajā atverē
savilcējatsperi (9), līdz tā tiek nofi ksēta paredzētajā vietā.
9
8
7
