33
2

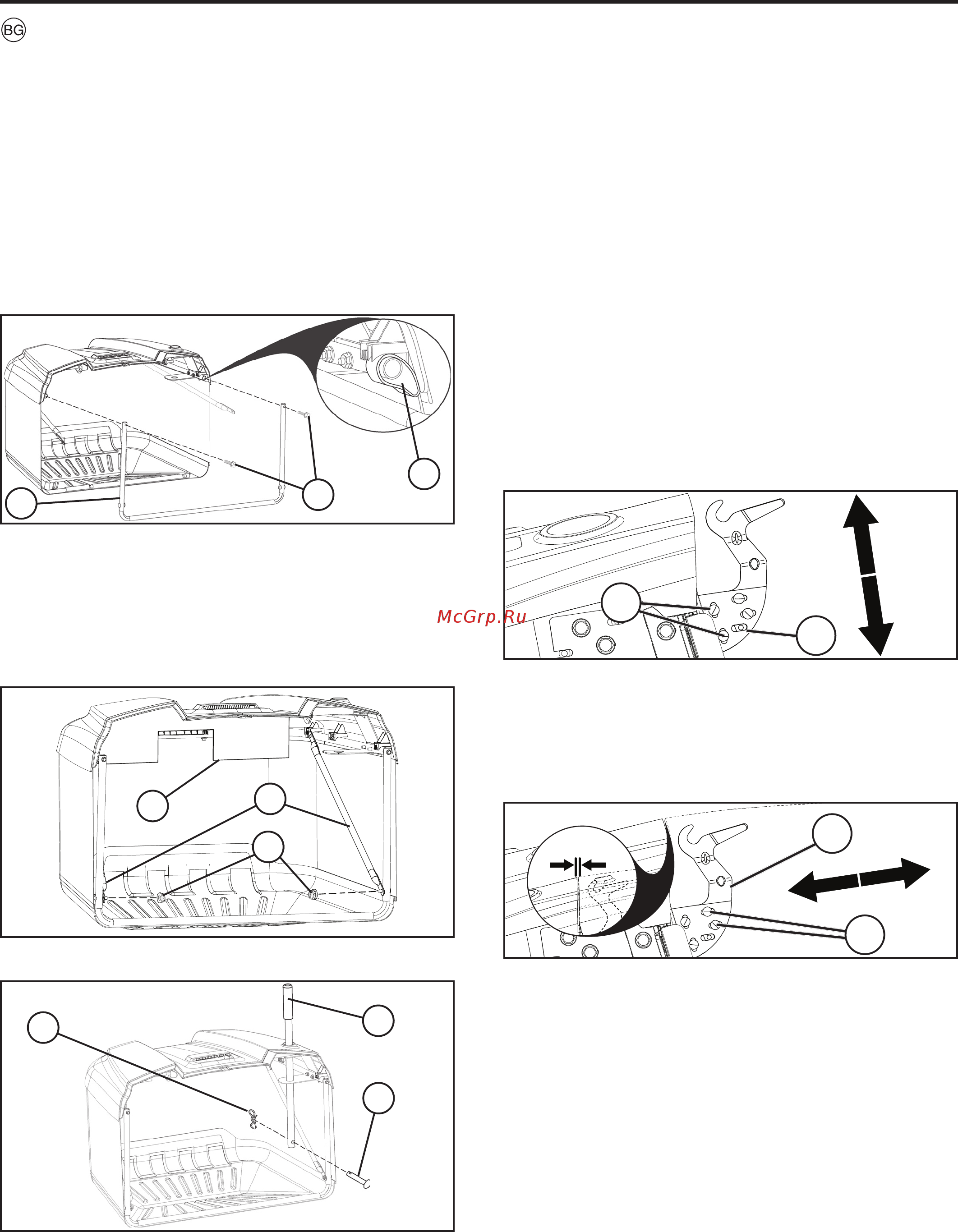

ЗА СГЛОБЯВАНЕТО НА КОША
• Разгънете сеносъбирача и застанете от дясната страна.
• Прекарайте предната рамка на сеносъбирача (1) нагоре
през гайките на плата от всяка страна на сеносъбирача.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (1) в пластмасовия фиксатор отпред на
дъното на сеносъбирача.
• Плъзнете сегментите на платнените гайки на сеносъб-
ирача (2) в краищата
на сеносъбирача върху горните
тръби на рамката на сеносъбирача.
• Свалете двата (3) шестостенни болта (1\4”-20 x 1,15”) от
предната част на горната рамка.
• Поставете отново двата (3) шестостенни болта (1\4”-20 x
1,15”) през отворите в горната част на предната рамка на
сеносъбирача и ги завинтете в гайките вътре в тръбата
на горната рамка на сеносъбирача.
• Свалете
контрагайките (4) (1/4”-20) на дъното на пред-
ната рамка на сеносъбирача.
• Разгънете напречните обтегачи (5) и ги закрепете към
двата носещи болта в долните ъгли на предната рамка на
сеносъбирача.
• Поставете отново контрагайките (4) (1/4”-20) и ги затег-
нете докрай.
ЗАБЕЛЕЖКА: Проверете дали предпазителят (6) на
пластмасовата торба е щракнал на мястото си.
• Свалете вилката (7) и шплинтовия щифт (8) от дръжката
на сеносъбирача (9).
3
2
1
ЗА ДА ИНСТАЛИРАТЕ ЗАКЛЮЧВАЩА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Заключващите пружини на сеносъбирача се намират на
задната пластина (1), по една във всеки долен ъгъл.
• Преди инсталирането двигателят на трактора трябва да
се изключи и да се задейства ръчната спирачка.
• Монтирайте всяка заключваща пружина с края с отвора
(2) надолу и обърната към блока на сеносъбирача.
• Прекарайте монтажния болт (3) през извития край на |
заключващата пружина и през задната пластина и обезо-
пасете с гайката (4) както е показано. Затегнете здраво.
• Плъзнете дръжката на сеносъбирача (9) надолу през
капака на сеносъбирача и отворите на горната заварена
конструкция на рамката.
• Поставете отново вилката (8) през отвора в долната страна
на дръжката на сеносъбирача и
вкарайте шплинтовия щифт
(9) в отвора в края на вилката, докато се заключи на място.
A
3
4
1
2
ЗА ДА РЕГУЛИРАТЕ СКОБИТЕ ЗА ОКАЧВАНЕ
Тракторът се доставя от завода с шарнирна скоба на
сеносъбирача в предварително определена фиксирана
позиция. Ако е необходимо, тази позиция може да се регулира,
за да се поддържа постоянна хлабина (A) между бронята и
горната част на блока на сеносъбирача. Идеалната хлабина
е прибл. 5,1 мм.
ЗАБЕЛЕЖКА: По желание скобата за окачване
от всяка
страна може да се регулира по този начин.
• Свалете блока на сеносъбирача.
ЗАБЕЛЕЖКА: РЕГУЛИРАЙТЕ СТРАНИТЕ ПООТДЕЛНО.
ВЕРТИКАЛНО РЕГУЛИРАНЕ
• Разхлабете гайките на носещите болтове (1), за да може
регулиращата пластина (2) да се плъзне нагоре или надолу.
Регулирайте съобразно нуждите. Затегнете здраво гайките
отново, като застопорите регулиращата пластина в новото
й положение.
• Повторете действията от противоположната страна.
ХОРИЗОНТАЛНО РЕГУЛИРАНЕ
• Разхлабете гайките на носещите болтове (3), за да може
регулиращата пластина (4) да се плъзне напред или назад.
Регулирайте съобразно нуждите. Затегнете здраво гайките
отново, като застопорите регулиращата пластина в новото
й положение.
• Повторете действията от противоположната страна.
• Регулирайте отново при необходимост.
9
8
7
4
6
5
