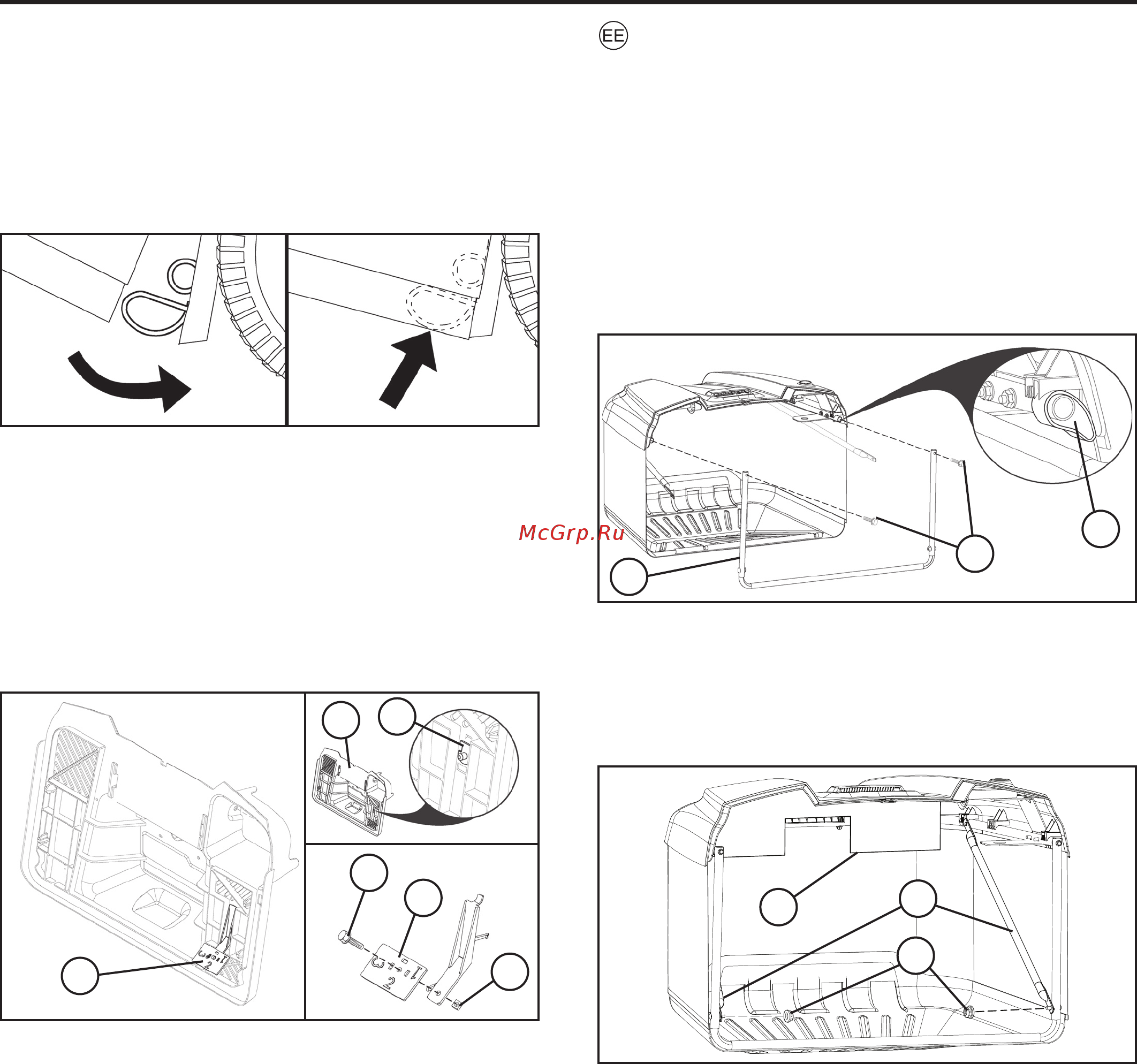

РЕГУЛИРОВКА РУКОЯТКИ/ЗАСЛОНКИ
ЗАПОЛНЕНИЯ СБОРНИКА
• Перед регулировкой заглушите двигатель трактора и
поставьте его на стояночный тормоз.
• При работе с тяжелой/мокрой травой снимите заслонку (3).
• Для более легкой травы используйте заслонку (3) в
положениях “1”, “2” или “3” (“3” в случае самой легкой или
сухой травы).
• Выберите нужное положение и поверните заслонку
крышки (3) так, чтобы нужная цифра была напротив вас
.
• Положение заслонки можно изменить, ослабив
крепежные детали (4 и 5), сняв/повернув заслонку (3) и
затянув снова крепежные детали.
• Установите каждую пружинную защелку травосборника
петлевым концом (2) вниз и обращенным в сторону узла
травосборника.
• Проденьте крепежный болт (3) через отверстие в
изогнутом конце пружинной защелки травосборника и
отверстие в заднем щитке и наденьте на него гайку (4)
как показано на рисунке. Плотно затяните гайку.
• Дно узла травосборника должно касаться петлевого
конца
защелки для обеспечения надежной фиксации в
закрытом состоянии.
ПРИМЕЧАНИЕ: если выполнена регулировка высоты узла
сборника, может потребоваться отрегулировать пружинную
защелку сборника. Для осуществления регулировки снимите
гайку (4) и переместите пружинную защелку сборника в
соответствующее отверстие на заднем щитке (1), убедившись
в том, что узел сборника будет надежно закрыт. Снова прочно
затяните гайку.
KOGUJA KOKKUPANEMINE
• Voltige kott lahti ja asetage õiget pidi.
• Lükake pakkemasina raam (1) üles läbi mõlemal küljel
asuvate kangast aasade.
• Suruge pakkemasina eesmise raami alumine osa (1)
õnarusse pakkemasina põhja esiosas.
• Lükake koti lõpus olevad aasad (2) pakkemasina ülemise
raami torudele.
• Eemaldage ülemise raami esiosast kaks (1\4”-20 x 1.15”)
kuuskant polti (3).
• Pange kaks (1\4”-20 x 1.15”) kuusnurkpolti (3) läbi eesmise
raami ülemise osa tagasi ja keerake pakkemasina ülemise
raami torus olevatesse mutritesse.
• Eemaldage alumise eesmise raami küljest (1/4”-20)
kontramutrid (4).
• Keerake lahti ristlatid (5) ja kinnitage poldid eesmise raami
alumistesse nurkadesse.
• Keerake (1/4”-20) kontramutrid (4) uuesti kinni.
MÄRKUS
: Kontrollige, et tagumine plastikkoti kate (6) on kin-
nitunud ettenähtud kohale.
3
2
1
4
6
5
