30
2

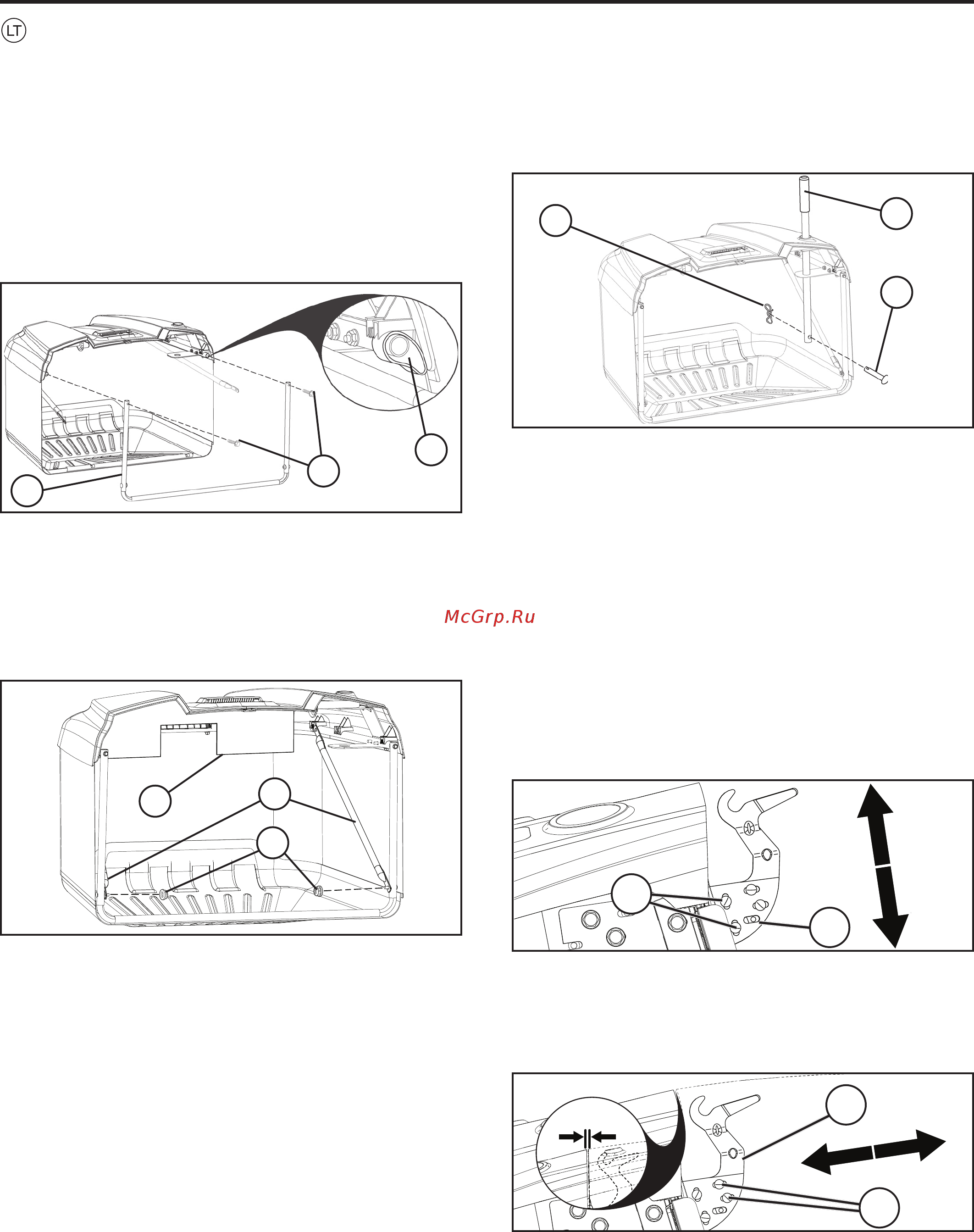

SURINKTUVO PRIMONTAVIMAS
• Atverkite maišelį ir stovėkite dešinėje pusėje.
• Perkiškite priekinį pakuotuvo rėmą (1) per medžiagines
kilpas kiekvienoje pakuotuvo pusėje.
• Įspauskite priekinio pakuotuvo rėmo (1) pagrindą į fi ksatorių
pakuotuvo pagrindo priekyje.
• Stumkite pakuotuvo medžiaginės kilpos (2) segmentus
maišo galuose į viršutinį pakuotuvo rėmo vamzdį.
• Išsukite du (1\4”-20 x 1,15”) šešiakampius varžtus (3)
viršutinio rėmo priekyje.
• Įsukite du (1\4”-20 x 1,15”) šešiakampius varžtus (3) per
angas priekinio pakuotuvo rėmo viršuje ir įsukite į veržles,
esančias viršutinio pakuotuvo rėmo vamzdyje.
• Išsukite (1/4”-20) fi ksuojančias veržles (4) priekinio
pakuotuvo rėmo apačioje.
• Atskirkite kryžmines sąvaržas (5) ir pritvirtinkite prie atraminių
varžtų priekinio pakuotuvo rėmo apatiniuose kampuose.
• Iš naujo įstatykite (1/4”-20) fi ksavimo veržles (4) ir veržkite,
kol jos atsirems į paviršių.
PASTABA
: Patikrinkite, ar gale esantis plastikinis krepšio skydas
(6) tinkamai įstatytas į vietą.
• Išimkite prikabinamosios ąsos kaištį (7) ir fi ksatoriaus
spyruoklę (8) iš pakuotuvo rankenos (9).
• Stumkite pakuotuvo rankeną (9) žemyn per pakuotuvo dangtį
ir nustatykite ties viršutinės suvirintos konstrukcijos angų.
• Įstatykite prikabinamosios ąsos kaištį (8) per angą pakuotuvo
rankenos apačioje ir įstumkite fi ksatoriaus spyruoklę (9) į
angą prikabinamosios ąsos kaiščio gale, kad jį užsifi ksuotų
savo vietoje.
3
2
1
A
3
4
1
2
PAKABOS LAIKIKLIŲ REGULIAVIMAS
Pristačius traktorių iš gamyklos surinkimo talpyklos lankstinis
kronšteinas būna nustatytas į fi ksuojamąją padėtį. Prireikus šią
padėtį galima pakeisti, kad būtų išlaikytas reikiamas tarpas (A)
tarp sparno ir surinkimo talpyklos mechanizmo viršaus. Tinkamas
tarpas yra apytiksliai 0,2 in (5,1 mm).
PASTABA: prireikus taip galima nustatyti abiejų pusių pakabos
laikiklius.
• Nuimkite surinkimo talpyklos mechanizmą.
PASTABA: VIENU METU REGULIUOKITE TIK VIENOS PUSĖS
LAIKIKLĮ.
VERTIKALUSIS REGULIAVIMAS
• Atlaisvinkite atraminių varžtų veržles (1), kad reguliuojamąją
plokštę (2) galėtumėte pastumti aukštyn arba žemyn.
Nustatykite reikiamą padėtį. Tvirtai priveržkite veržles ir
užfi ksuokite reguliuojamąją plokštę nustatytoje padėtyje.
• Veiksmus pakartokite priešingoje pusėje.
HORIZONTALUSIS REGULIAVIMAS
• Atlaisvinkite atraminių varžtų veržles (3), kad reguliuojamąją
plokštę (4) galėtumėte pastumti pirmyn arba atgal. Nustatykite
reikiamą padėtį. Tvirtai priveržkite veržles ir užfi ksuokite
reguliuojamąją plokštę nustatytoje padėtyje.
• Veiksmus pakartokite priešingoje pusėje.
• Jei reikia, sureguliuokite iš naujo.
9
8
7
4
6
5
