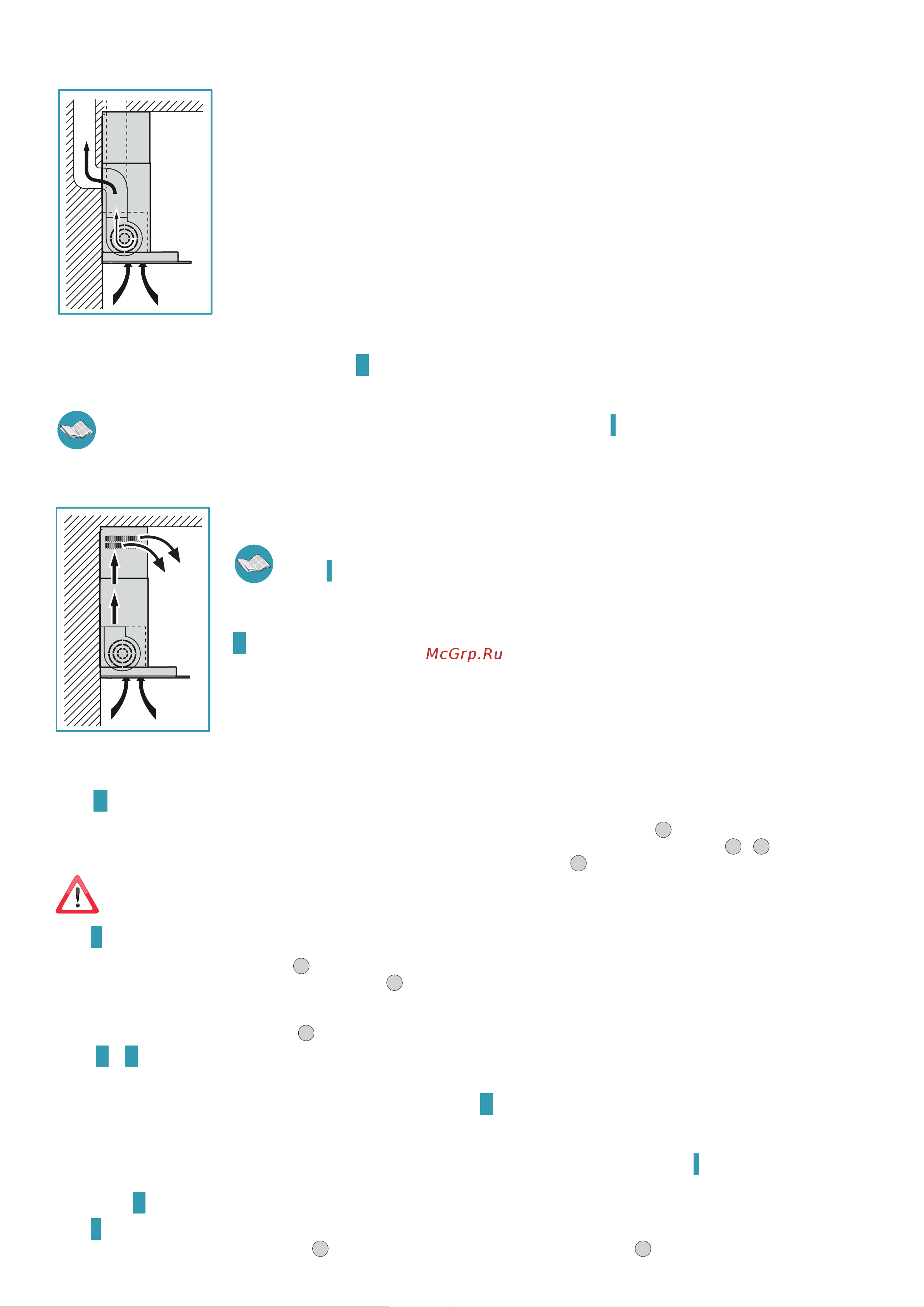

ÉVACUATION DES FUMÉES (partie réservée uniquement à du personnel qualié pour le montage de la hotte)
HOTTE VERSION À ÉVACUATION EXTÉRIEURE ASPIRANTE
Sur cette version, les fumées et les vapeurs de la cuisine sont envoyées vers l'extérieur à travers un tuyau d'évacuation.
Le raccord de sortie d'air qui sort sur la partie supérieure de la hotte doit être raccordé à un tuyau qui conduit les fumées et les
vapeurs vers une sortie extérieure.
Ne pas relier l'appareil à des conduits d’évacuation des fumées produites par la combustion (par ex. chaudières, chemi-
nées, etc.) et respecter obligatoirement les normes en vigueur sur l’évacuation de l'air vers l'extérieur.
Le tuyau de sortie des fumées doit avoir :
- un diamètre supérieur à celui du raccord de la hotte ;
- une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour éviter que, si de la condensation se forme, celle-ci
reue dans la hotte ;
- le nombre minimum indispensable de coudes ;
- une longueur minimum indispensable (des conduites longues et avec diérents coudes pourraient réduire la capacité d'aspi-
ration de la hotte et déclencher des vibrations de la soupape de non-retour).
Si le tuyau de sortie des fumées passe à travers des environnements froids comme des greniers etc., il est possible qu'il se forme
de l'eau de condensation à cause d'éventuels écarts de température. Dans ce cas, il est nécessaire d'isoler la tuyauterie.
Une soupape de non-retour est fournie avec les hottes dotées d’un moteur 800m
3
/h, dont la fonction est d’empêcher les échanges d'air avec l’extérieur si la hotte
n'est pas en fonction : pour le montage, voir les instructions
C à la page 4
.
Lorsque la hotte de cuisine est utilisée simultanément avec d'autres appareils qui emploient du gaz ou d'autres combustibles, le local doit disposer
d'une ventilation susante, conformément aux normes en vigueur.
Dans cette version, les ltres au charbon actif doivent être enlevés ; pour le retrait, voir les instructions I à la page 6.
Déviation pour l'Allemagne : quand la hotte de la cuisine et des appareils alimentés avec une énergie diérente de l'énergie électrique sont en fonction simultanément, la
pression négative dans la pièce ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECIRCULATION INTÉRIEURE FILTRANTE
Dans cette version, l'air passe à travers les ltres au charbon actif pour être purié et est recyclé dans l'environnement cuisine.
Contrôler que les ltres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les ins-
tructions I à la page 6.
Si la hotte est prédisposée en version ltrante, la soupape de non-retour ne doit pas être montée : l'enlever si elle est éventuel-
lement présente sur le raccord de sortie d'air du moteur (eectuer l'opération inverse de ce qui est décrit dans les instructions
C à la page 4
).
INSTRUCTIONS DE MONTAGE (partie réservée uniquement à du personnel qualié pour le montage de la hotte)
Phase
A
page 4
•Appuyer au mur d'installation la barre de soutien (S), à une hauteur (H) du plan de cuisson indiquée sur la gure (Fig.
1
).
•Contrôler l'alignement horizontal avec un niveau à bulle et marquer 2 points de perçage aux extrémités de la barre de soutien (Fig.
2
-
3
).
•Percer, insérer 2 chevilles à expansion ø 8mm et xer la barre avec les vis correspondantes (V1) (Fig.
4
).
Le kit de xation (vis, chevilles et étriers) fourni avec la hotte est utilisable uniquement sur des murs en maçonnerie : s'il faut installer la hotte sur
des murs de matériau diérent, évaluer d’autres systèmes de xation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page
2
).
Phase B page
4
•Accrocher la hotte à la barre de soutien (Fig.
1
).
•Régler l'alignement de la hotte à l'aide des vis des cintres (Fig.
2
). La vis supérieure (B) permet de régler la distance par rapport au mur, la vis inférieure (C) le
glissement vertical.
•Pour éviter le décrochage de la hotte, dû à une pression du dessous, la xer à la paroi avec des chevilles à expansion et les vis correspondantes (V2) en utilisant
les trous présents sur l'arrière de la hotte (Fig.
3
).
Phases
C
et D page
4
HOTTE VERSION À ÉVACUATION EXTÉRIEURE ASPIRANTE
•Si on souhaite installer la soupape de non-retour (M) comme indiqué sur la gure
C
.
•Relier le raccord de sortie d’air de la hotte à l’évacuation extérieure avec un tuyau adapté.
HOTTE VERSION À RECIRCULATION INTÉRIEURE FILTRANTE
•Contrôler que les ltres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les instructions I à la page 6.
•Si la soupape de non-retour, montée sur le raccord de sortie d'air de la hotte, est installée, la retirer (eectuer l'opération inverse de ce qui est décrit dans les
instructions
C à la page 4
).
Phase E page 5
•Insérer la rallonge (H) dans la cheminée (G) (Fig.
1
) et xer l'ensemble au corps de la hotte avec les vis (V3) (Fig.
2
).
