57
DANSK
RØGKANAL ((afsnit forbeholdt personer, der er kvalicerede til at montere emhætten)

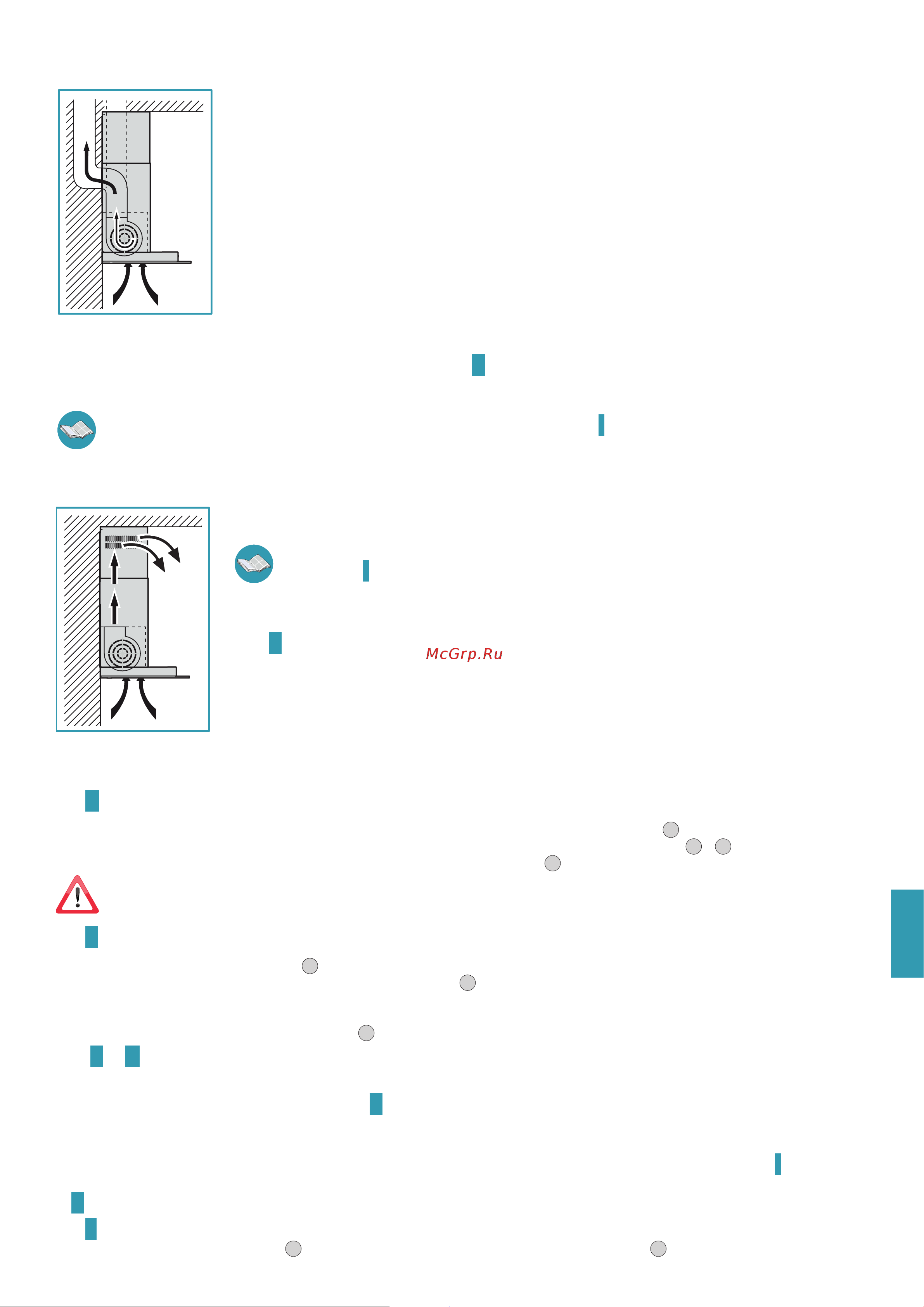

EMHÆTTE I VERSION MED EKSTERN UDLEDNING UDSUGENDE
På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.
Udtrækkets samlestykke, der rager ud fra emhættens øverste del, skal forbindes med et rør, som leder røgen og
dampene ind i en ekstern udgang.
Forbind aldrig apparatet til udsugningskanaler med røg fra forbrænding (f.eks kedler, pejse osv...) og over-
hold alle de gældende forskrifter omkring udledning af luft.
Udsugningsrøret skal have:
- en diameter svarende mindst til den på emhættens samlestykke;
- en svag hældning nedad (fald) i de horisontale strækninger, for at undgå at kondens, hvis denne formes, kan løbe
tilbage i emhætten;
- det mindst mulige antal krumninger;
- den mindst mulige længde (lange rør med mange krumninger vil kunne reducere emhættens sugeevne og forår-
sage vibrationer på kontraventilen).
Hvis udsugningsrøret passerer gennem kolde områder, så som loftrum osv., kan det ske at der skabes kondens på
grund af eventuelle temperaturforskelle. I dette tilfælde skal rørledningen isoleres.
Emhætter udstyret med motor på 800m
3
/t leveres med en kontraventil som standardudstyr, hvis opgave er at undgå luftudveksling med udendør-
somgivelserne, når emhætten ikke er brug: se vejledningen om montering C på side 4.
Når emhætten anvendes samtidigt med andre apparater, der anvender gas eller andet brændsel, skal lokalet være tilstrækkeligt venti-
leret i henhold til gældende forskrifter.
På denne version skal de aktive kulltre tages ud; se vejledningen om deres demontering I på side 6.
Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidigt, må det negative tryk i lokalet ikke overstige
4 Pa (4 x 10-5 bar).
EMHÆTTE I VERSION MED INTERN RECIRKULATION FILTRERENDE
På denne version føres luften gennem aktive kulltre, så den renses og derefter recirkuleres tilbage til køkkenet.
Kontrollér, at aktive kulltre er monterede på emhætten, i modsat fald monteres de, som angivet i vejled-
ningens punkt I på side 6.
Hvis emhætten er forberedt i den ltrerende version skal kontraventilen ikke monteres: Demonter den, hvis den
eventuelt er monteret på samlestykket i luftudgangen fra motoren (udfør handlingen, der beskrives i vejledningens
punkt
C på side 4 i omvendt rækkefølge).
MONTERINGSANVISNINGER (afsnit forbeholdt personer, der er kvalicerede til at montere emhætten)
Fase
A side 4
•Anbring støttedrageren (S) på installationsvæggen, i en højde af (H) fra kogepladen, som vist i guren (Fig.
1
).
•Kontrollér den vandrette justering med et vaterpas og afmærk 2 borepunkter for enden af støttedrageren (Fig..
2
-
3
).
•Bor hullerne, indsæt 2 rawlplugs ø 8 mm og fastgør drageren med skruerne (V1) (Fig.
4
).
Emhættens medfølgende fæsteudstyr (skruer, indlæg og fæstebøjler) må udelukkende anvendes på murede vægge: Hvis der
opstår behov for at installere emhætten på en væg af andet materiale skal andre fæstesystemer, som tager højde for væggens bæreevne
og emhættens vægt (anført på side 2) tages i betragtning
Fase B side 4
•Fastgør emhætten til støttedrageren (Fig.
1
).
•Juster emhættens indregulering ved hjælp af hængslernes skruer (Fig.
2
). Den øverste skrue (B) justerer afstanden fra væggen, den nederste (C)
justerer den lodrette placering.
•For at undgå at emhætten frigøres på grund af trykket under den, skal den fastgøres til væggen med en rawlplug og de tilsvarende skruer (V2)
gennem de relevante huller bag på emhætten (Fig.
3
).
Faser
C og D side 4
EMHÆTTE I VERSION MED EKSTERN UDLEDNING UDSUGENDE
•Installer om ønsket kontraventilen (M) som vist i gur C.
•Forbind emhættens samlestykke i luftudgangen til den eksterne udledningskanal med en egnet rørledning.
EMHÆTTE I VERSION MED INTERN RECIRKULATION FILTRERENDE
•Kontrollér, at ltrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i vejledningens punkt I på side 6.
•Demonter kontraventilen, hvis den er monteret på samlestykket i emhættens luftudgang (udfør handlingen, der beskrives i vejledningens punkt
C på side 4 i omvendt rækkefølge).
Fase E side 5
•Sæt forlængeren (H) i kanalen (G) (Fig.
1
) og fastgør det helheden til emhætten med skruerne (V3)(Fig.
2
).
