9
ITALIANO

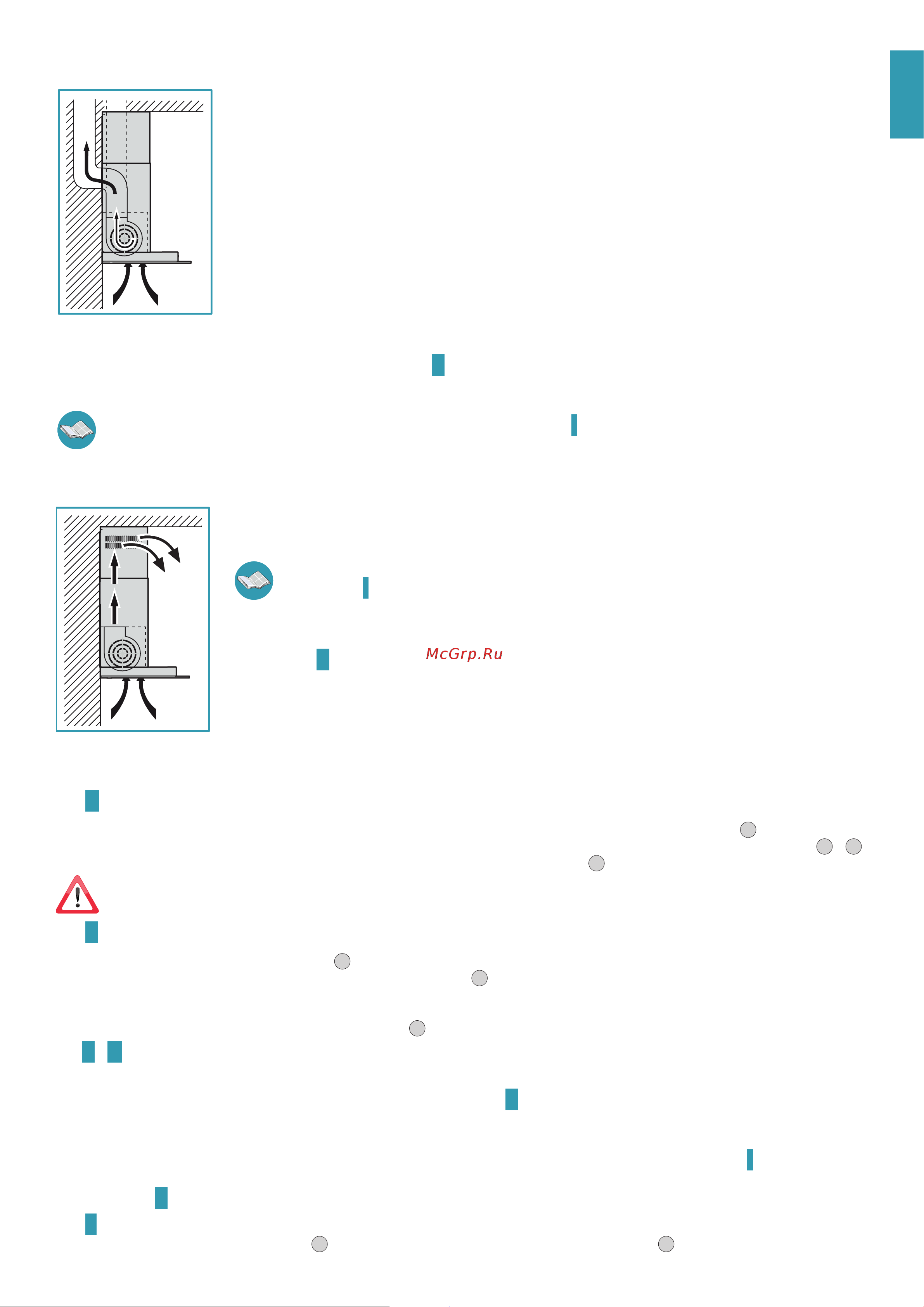

SCARICO FUMI (parte riservata solo a personale qualicato per il montaggio della cappa)
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA ASPIRANTE
In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso un tubo di scarico.
Il raccordo di uscita aria che sporge sulla parte superiore della cappa deve essere collegato con un tubo che condu-
ce i fumi e i vapori in una uscita esterna.
Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (ad es. caldaie, cami-
netti, ecc...) e rispettare obbligatoriamente le norme vigenti sullo scarico dell’aria all’esterno.
Il tubo di uscita dei fumi deve avere:
- un diametro non inferiore a quello del raccordo della cappa;
- una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che, qualora si formasse condensa,
questa reuisca nella cappa;
- il numero minimo indispensabile di curve;
- lunghezza minima indispensabile (tubazioni lunghe e con diverse curve potrebbero ridurre la capacità di aspira-
zione della cappa e innescare delle vibrazioni della valvola di non ritorno).
Se il tubo di uscita dei fumi passa attraverso ambienti freddi come sotte ecc., è possibile che si formi dell'acqua di
condensa a causa di eventuali sbalzi di temperatura. In questo caso è necessario isolare la tubazione.
Nelle cappe dotate di motore 800m
3
/h viene fornita in dotazione una valvola di non ritorno la cui funzione è impedire scambi d'aria con l'esterno
quando la cappa non è in funzione: per il montaggio vedi istruzioni C a pag. 4.
Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili, il locale
deve disporre di suciente ventilazione secondo le norme vigenti.
In questa versione vanno tolti i ltri al carbone attivo; per la rimozione vedi istruzioni I a pag. 6.
Deviazione per la Germania: quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente,
la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA IN VERSIONE A RICICLO INTERNO FILTRANTE
In questa versione l’aria passa attraverso i ltri al carbone attivo per essere puricata e viene riciclata nell’ambiente
cucina.
Controllare che i ltri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato
nelle istruzioni I a pag. 6.
Se la cappa viene predisposta in versione ltrante la valvola di non ritorno non deve essere montata: rimuoverla se
eventualmente presente sul raccordo di uscita aria del motore (eettuare l'operazione inversa a quanto descritto
nelle istruzioni
C a pag. 4).
ISTRUZIONI DI MONTAGGIO (parte riservata solo a personale qualicato per il montaggio della cappa)
Fase
A pag. 4
•Appoggiare alla parete di installazione la barra di sostegno (S), ad una altezza (H) dal piano cottura indicata in gura (Fig.
1
).
•Controllare con una bolla di livello l’allineamento orizzontale e segnare alle estremità della barra di sostegno n° 2 punti di foratura (Fig.
2
-
3
).
•Forare, inserire n° 2 tasselli ad espansione ø 8mm e ssare la barra con le relative viti (V1) (Fig.
4
).
Il kit di ssaggio (viti, tasselli e stae) fornito con la cappa è utilizzabile unicamente su pareti in muratura: se si rendesse necessario
installare la cappa su pareti di materiale diverso, valutare altri sistemi di ssaggio tenendo conto della resistenza del muro e del peso della
cappa (indicato a pag. 2).
Fase B pag. 4
•Agganciare la cappa alla barra di sostegno (Fig.
1
).
•Regolare l’allineamento della cappa tramite le viti delle attaccaglie (Fig.
2
). La vite superiore (B) regola la distanza dalla parete, quella inferiore
(C) lo scorrimento verticale.
•Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, ssarla alla parete con dei tasselli ad espansione e relative viti (V2)
utilizzando gli appositi fori presenti sul retro della cappa (Fig.
3
).
Fasi
C e D pag. 4
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA ASPIRANTE
•Se lo si desidera, installare la valvola di non ritorno (M) come indicato in gura C.
•Collegare il raccordo di uscita aria della cappa allo scarico esterno con una tubazione idonea.
CAPPA IN VERSIONE A RICICLO INTERNO FILTRANTE
•Controllare che i ltri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni I a pag. 6.
•Se installata, rimuovere la valvola di non ritorno montata sul raccordo di uscita aria della cappa (eettuare l'operazione inversa a quanto descritto
nelle istruzioni C a pag. 4).
Fase E pag. 5
•Inserire la prolunga (H) nel camino (G) (Fig.
1
) e ssare l’assieme al corpo cappa mediante le viti (V3)(Fig.
2
).
