72
RØYKUTSLIPP (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)

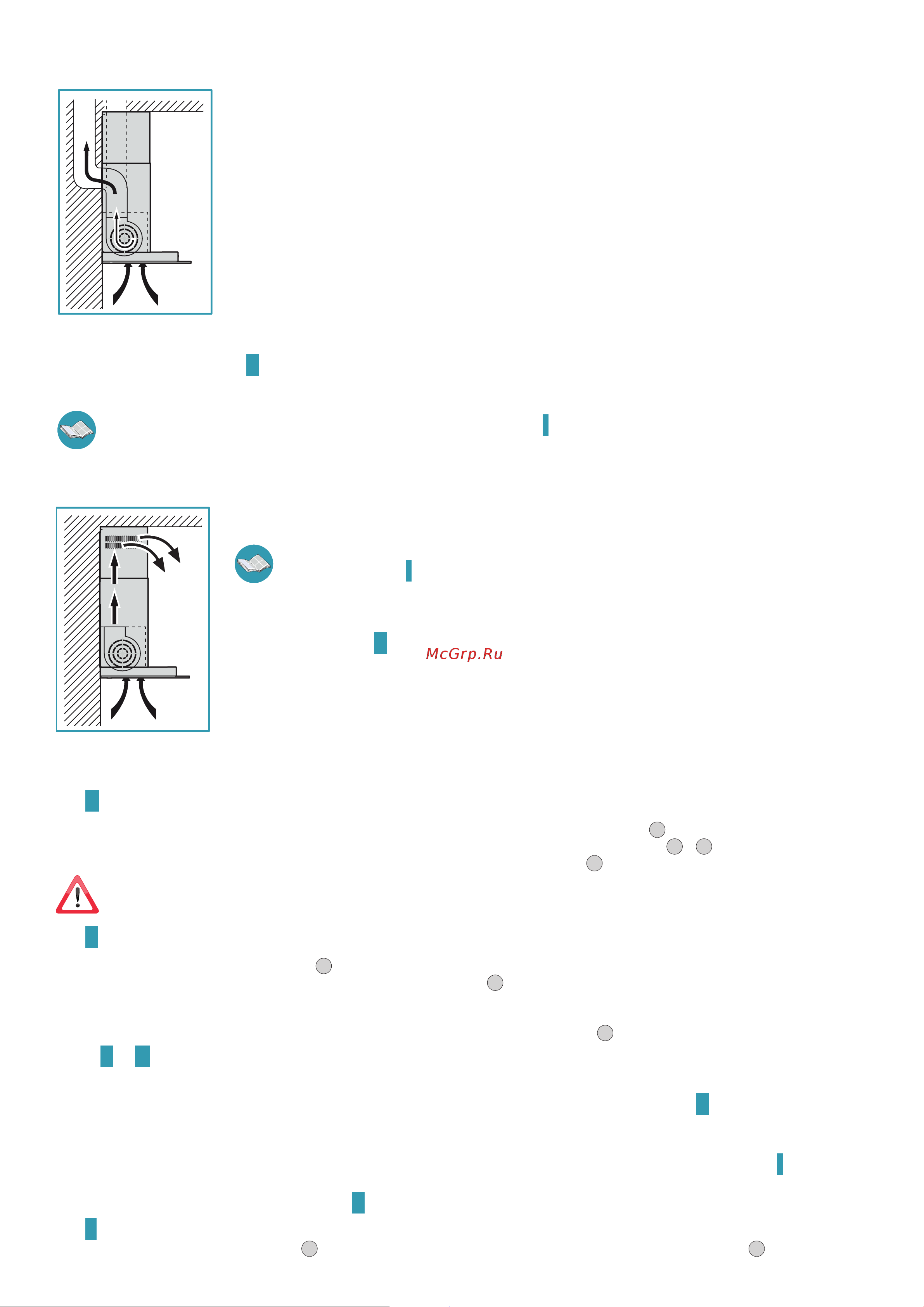

VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.
Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp
i en ekstern utgang.
Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....)
og overholde obligatorisk gjeldende forskrifter om utvendig luftavløp.
Utløpsrøret for matos skal ha:
- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;
- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ven-
tilatorhetten;
- minste nødvendige antall kurver;
- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeeekten til ventilatorhetten og
utløse vibrasjoner på tilbakeslagsventilen).
Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann
grunnet temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.
I ventilatorhetter utstyrt med motor 800m
3
/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhet-
ten ikke er i drift: for montering se C på side 4.
Når kjøkkenviften brukes samtidig med andre apparater som anvender gass eller andre brennstoer, må rommet ha tilstrekkelig ventila-
sjon i henhold til gjeldende forskrifter.
I denne versjonen skal de aktive kullltrene ernes; for erning se anvisningene I på side 6.
Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet
ikke overstige de 4 Pa (4 x 10-5 bar).
VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
I denne versjonen passerer luften gjennom ltre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.
Kontrollere at ltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som
angitt i instruksjonene I på side 6.
Dersom ventilatorhetten forberedes i lterversjon må ikke tilbakeslagsventilen monteres: ern den dersom den
eventuelt nnes på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er
beskrevet i anvisningene
C på side 4).
MONTERINGSANVISNINGER (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)
Fase
A side 4
•Sett støttestangen (S) mot installasjonsveggen, men høyde (H) fra platetoppen som anvist i guren (Fig.
1
).
•Kontrollere den horisontale planstillingen med et vaterpass og merk 2 borepunkter på stangens ender (Fig.
2
-
3
).
•Borre, sett inn 2 ekspansjonsplugger ø 8mm og fest stangen med tilhørende skruer (V1) (Fig.
4
).
Monteringssettet (skruer, plugger og braketter) som leveres med ventilatorhetten kan kun brukes på murvegger: dersom det
skulle være behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens
og ventilatorhettens vekt (angitt på side 2).
Fase B side 4
•Feste ventilatorhetten til støttestangen (Fig.
1
).
•Justere ventilatorhettens plannivå ved hjelp av skruene på brakettene (Fig.
2
). De øvre skruene (B) justerer distansen fra veggen, den nedre (C)
den vertikale glidningen.
•For å forhindre avhektning av hetten grunnet underliggende trykk, feste den til veggen med en ekspansjonsplugg og tilhørende skruer (V2) ved
å bruke de tilordnede hullene som benner seg bak på hetten eller beslagene til dekselet. (Fig.
3
).
Fasene
C og D side 4
VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
•Kun for versjon med motor 800m
3
/h: dersom det er ønskelig, installere tilbakeslagsventil (M) som anvist i gur C.
•Koble ventilatorhettens kopling for luftavtrekk til det eksterne utløpet med et egnet rør.
VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
•Kontrollere at ltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i instruksjonene I på side 6.
•Dersom det er installert, erne tilbakeslagsventilen som er montert på ventilatorhettens kopling for luftavtrekk (utføre prosedyren i motsatt rek-
kefølge i forhold det som beskrives i anvisningene C på side 4).
Fase E side 5
•Sett skjøteelement (H) i røykpipe (G) (Fig.
1
) og fest enheten til ventilatorhettens hoveddel ved hjelp av skruene (V3)(Fig.
2
).
