36
ОТВОД ДЫМОВ (раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки)

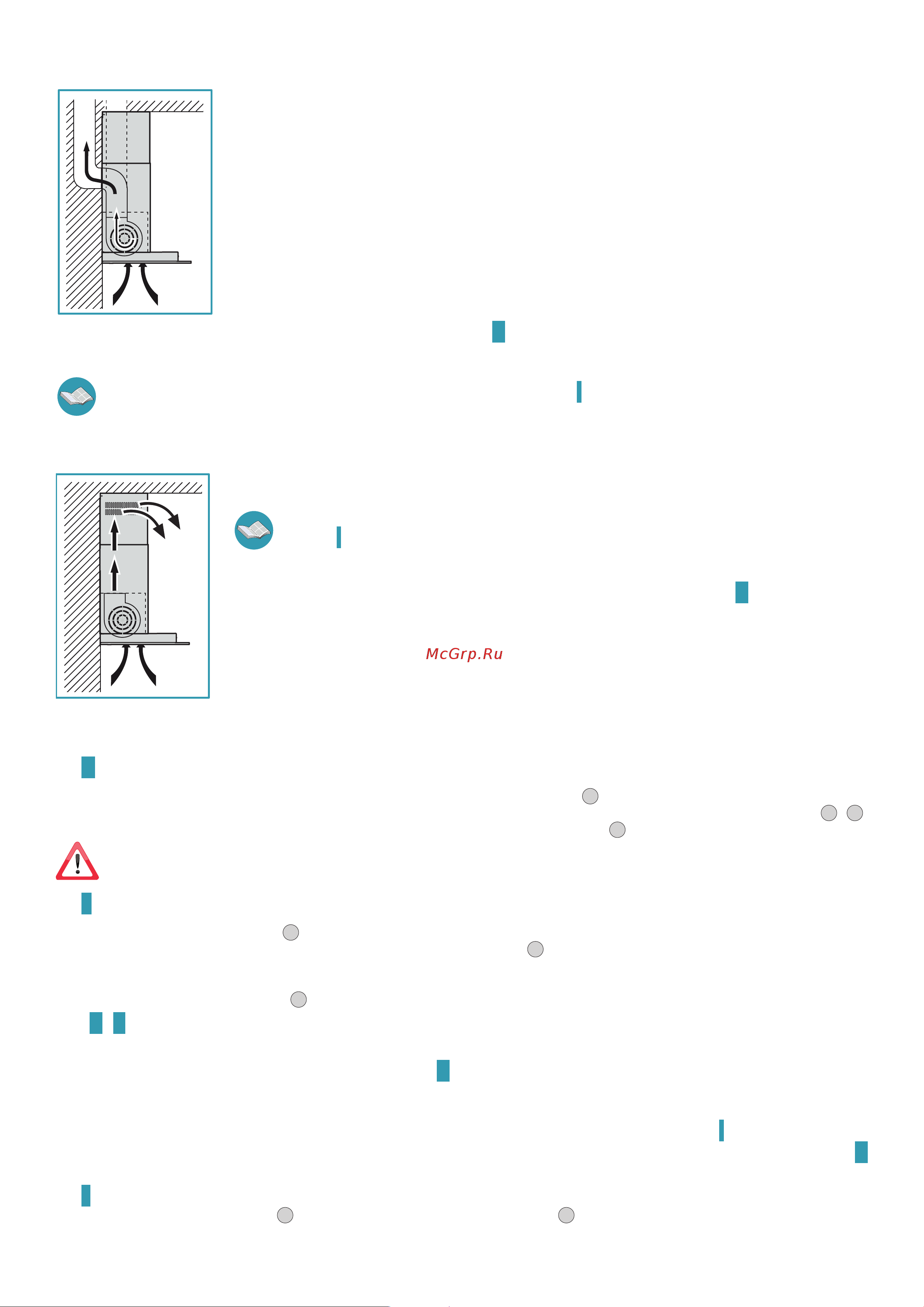

КУХОННАЯ ВЫТЯЖКА В ВЕРСИИ С ВЫВОДОМ НАРУЖУ 
В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы и пары наружу.
       ,      (,  
..)         .
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасывающую способность
вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п., то возможно обра-
зование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть изоляцию трубопровода.
Вытяжки с двигателем 800 м
3
/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при
неработающей вытяжке. Монтаж описан в инструкциях
C
на стр.
4
.
  ,        ,      ,  ,   -
,    ,     .
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях I на стр. 6.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электроэнергии, отрицательное давление
внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
      
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в
инструкции I на стр. 6.
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтировать его, если он установлен
на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия, описанные в инструкциях
C
на стр.
4
).
   (,     ,   )

A
. 4
•Приложить к стене крепежную рейку (S) на высоте (H) от варочной поверхности, указанной на рисунке (рис.
1
).
•Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах опорной рейки 2 точки для выполнения отверстий (рис.
2
-
3
).
•Просверлить отверстия, вставить в них 2 дюбеля ø 8 мм и прикрепить рейку соответствующими винтами (V1) (рис.
4
).
  (,   ),    ,     : при необходимо-
сти установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные системы с учетом прочности стены и веса вытяжки (указа-
но на стр.
2
).
 B .
4
•Прицепить вытяжку к крепёжной рейке (рис.
1
).
•Выровнять вытяжку в строго горизонтальном положении при помощи винтов на держателях (Рис.
2
). Верхний винт (B) регулирует расстояние от стены, а нижний винт (C)
регулирует вертикальное смещение.
•Во избежание отцепления вытяжки по причине давления снизу, прикрепить её к стене дюбелями и соответствующими винтами (V2), используя соответствующие отверстия,
находящиеся на задней стороне вытяжки (рис.
3
).

C
D .
4
       
•По желанию можно установить обратный клапан (M) как показано на рисунке
C
.
•Соединить выходной воздушный патрубок вытяжки с наружным выводом при помощи подходящего трубопровода.
      
•Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции I на стр. 6.
•Демонтировать обратный клапан, если он установлен на выходном воздушном патрубке вытяжки (выполнить в обратном порядке действия, описанные в инструкциях
C
на стр.
4
).
 E . 5
•Вставить удлинитель (H) в дымоход (G) (рис.
1
) и прикрепить его к корпусу вытяжки винтами (V3) (рис.
2
).
•В случае версии с выводом наружу (всасывающая) можно вставить удлинитель (H) с отверстиями внизу, чтобы их не было видно, если это позволяет высота установки.
