16

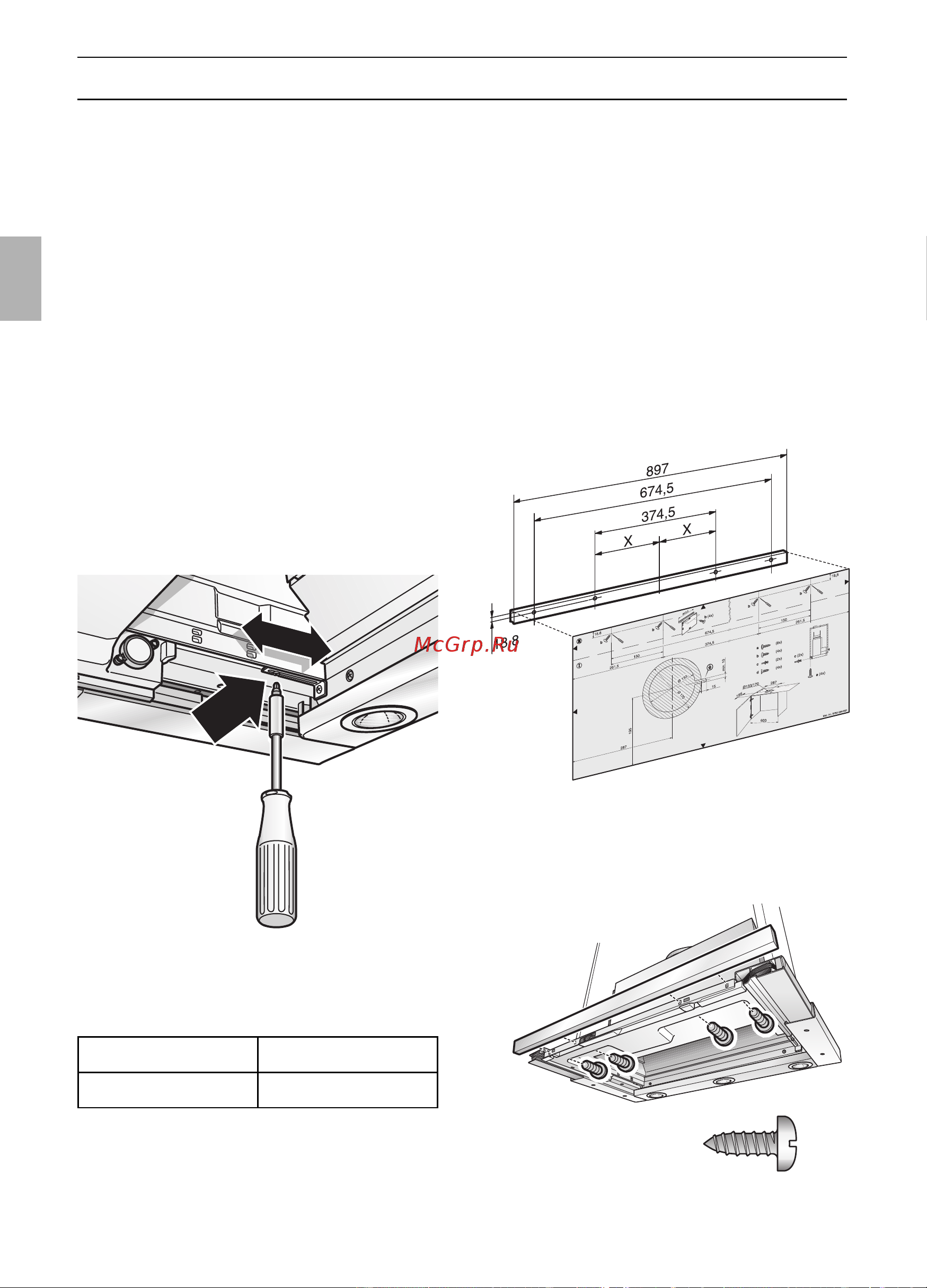

Einbauen in den Oberschrank
Hinweis: Das Gehäuse der Dunstabzugs-
haube kann innerhalb des Oberschrankes
verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
❑
Der Zwischenboden darf nicht auf das
Gehäuse der Dunstabzugshaube
aufgelegt werden.
❑
Verkleidungen nicht am Gehäuse
befestigen.
❑
Zugänglichkeit für Kundendienst
vorsehen.
❑
Sollte die Dunstabzugshaube im
Schrank nach hinten versetzt eingebaut
sein, können die Anschläge für den
Filterauszug nach vorne verschoben
werden.
❑
Hierzu Schrauben lösen, Anschläge ver-
schieben und Schrauben wieder fest
anziehen.
2. Griffleiste ausrichten und am Gerät
festschrauben.
Das Flachbandkabel nicht
einklemmen.
Versetzen des Bedienteils:
Siehe Gebrauchsanleitung.
Montage der Griffleiste:
An den Filterauszug muss eine
Griffleiste montiert werden.
Die Griffleiste kann eine zum Küchenmöbel
passende Holzleiste, oder eine im Sonder-
zubehör erhältliche Griffleiste sein.
1. Mit beiliegender Schablone
O
III die
Befestigungspunkte an Holzleiste
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
Abluft Umluft
16,0 16,5
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Gewicht in kg:
