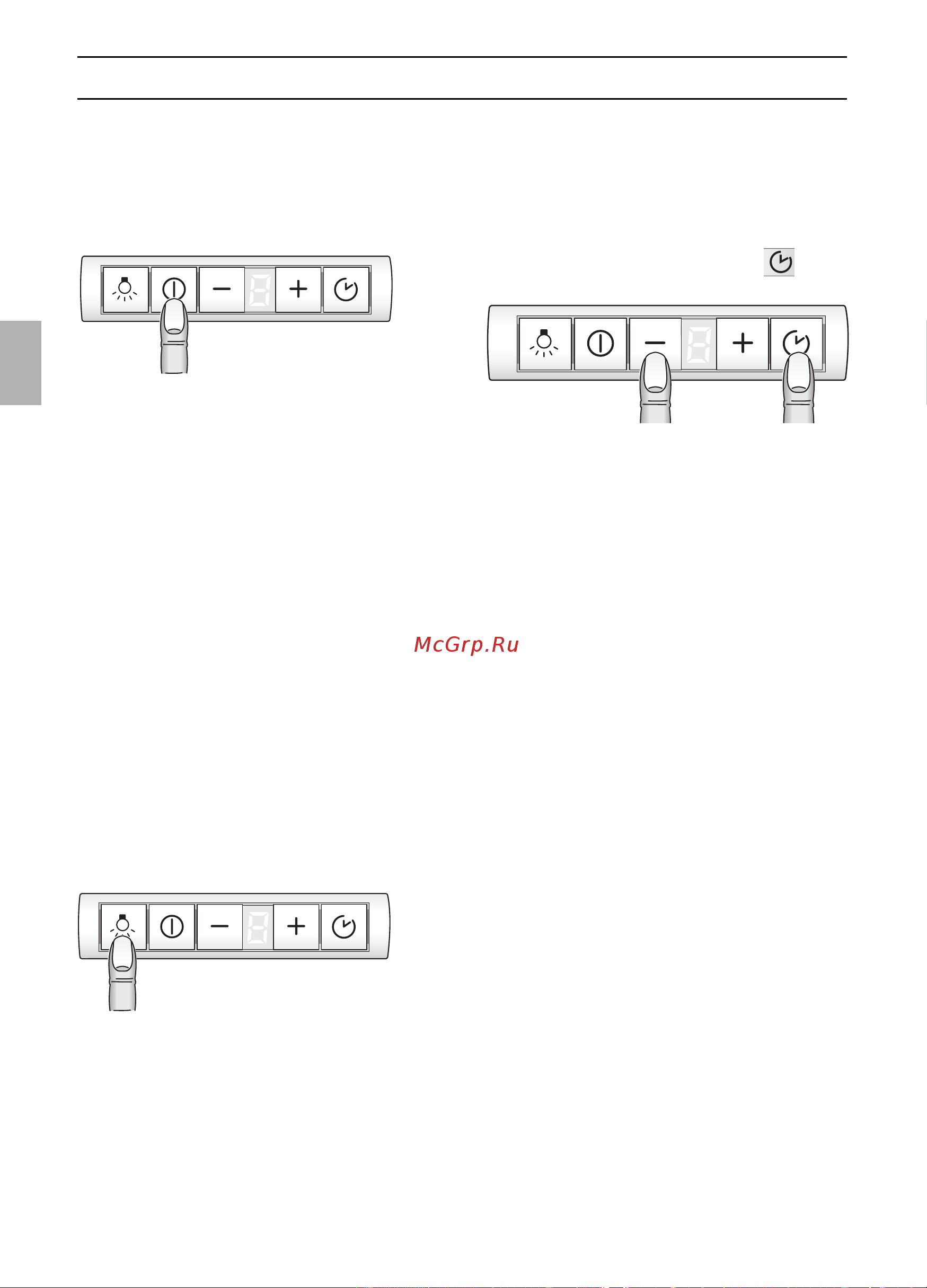

Gaggenau AF 280 190 [22/132] Operating the extractor hood
![Gaggenau AF 280 190 [22/132] Operating the extractor hood](/views2/2005482/page22/bg16.png)
22
Operating the extractor hood
Switching off:
There are 2 different ways of switching off
the appliance.
Switching off directly:
Press the
L button.
Important: All fan functions are switched
off.
Switching off appliance with fan run-on:
Insert filter drawer all the way. The fans
operate in the last switched-on stage for
around another 10 minutes and then switch
off.
❑ If the intensive setting is switched on
when the filter drawer is inserted, the
intensive setting automatically switches
back during run-on.
❑ If intermittent ventilation is switched on, it
continues operating normally following
run-on.
Light
❑ The light can be used at any time, even
when the appliance has been switched
off.
Switching on/off: Press the
a button.
Adjusting the brightness:
❑ Hold down the a button until the
desired brightness is obtained.
❑ After approx. 3 seconds the light
switches on to acknowledge the setting.
Switching off:
Repeat the process with the light switched
on.
❑ After approx. 3 seconds the light
switches off to acknowledge the setting.
Special functions
Switching on the light automatically, e.g.
via a timer:
❑ Fan and light must be switched off.
Switching on:
Simultaneously press the – and
buttons.
