5

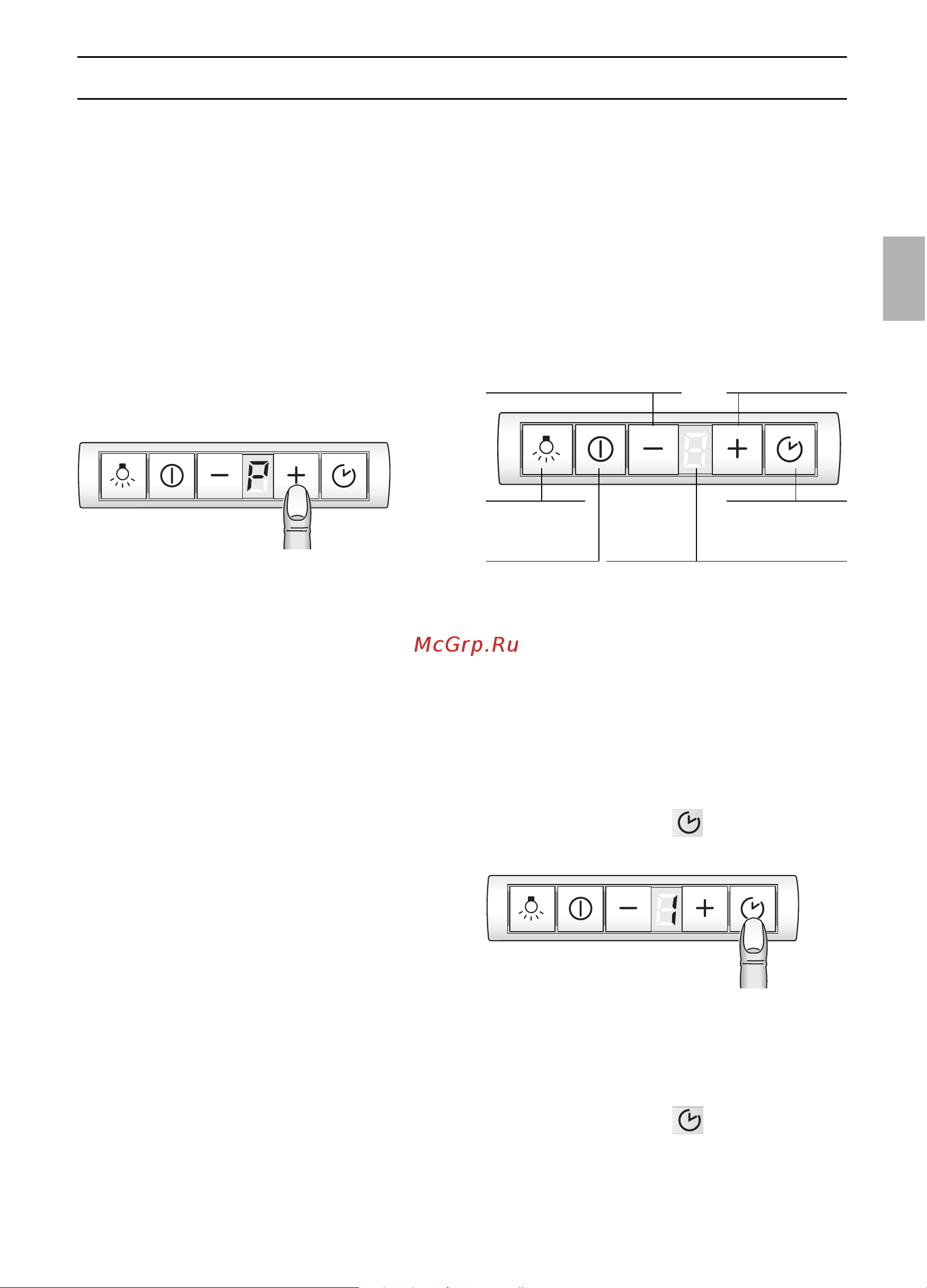

Bedienen der Dunstabzugshaube
Der Küchendunst wird am wirkungs-
vollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Einschalten:
Drücken Sie die Taste
L oder +.
❑ Der Lüfter startet in der Stufe
}.
Lüfter – Aus –
Lüfterstufen
– niedriger –
Lüfter – Ein –
Lüfterstufen
– höher –
IntervalllüftungBeleuchtung
Ein / Aus
Anzeige:
❑ Lüfterstufen / Intensivstufe
ç
❑ Sättigung Fettfilter #
❑ Sättigung Aktivkohlefilter ã
Lüfter
Ein / Aus
1. Durch Drücken der Taste + können Sie
die Lüfterstufen hochschalten bzw. die
Intensivstufe
ç einschalten.
❑ In der Intensivstufe wird die höchste
Leistung erreicht, die nur kurzzeitig
eingesetzt werden soll.
Wird die Intensivstufe nicht von Hand
ausgeschaltet, wird der Lüfter nach
10 Minuten selbsttätig auf Stufe
}
zurückgeschaltet.
2. Durch Drücken der Taste
– können Sie
Intensivstufe
ç ausschalten, auf die
Lüfterstufen
~ – } – | zurückschalten
und die Dunstabzugshaube ganz
ausschalten.
Schalten der Lüfterstufen/Intensivstufe:
Intervalllüftung
❑ Zur Belüftung der Küche im stündlichen
Intervall auf kleinster Lüfterstufe, rund
um die Uhr.
Einschalten:
Drücken Sie die Taste und schieben
Sie den Filterauszug ein.
❑ Der Lüfter läuft 5 Minuten in Stufe |.
Danach schaltet er für 55 Minuten aus.
Dieser Vorgang wiederholt sich jede
Stunde.
Ausschalten:
Drücken Sie die Taste .
