54
Bedienen van de wasemafzuig
kap

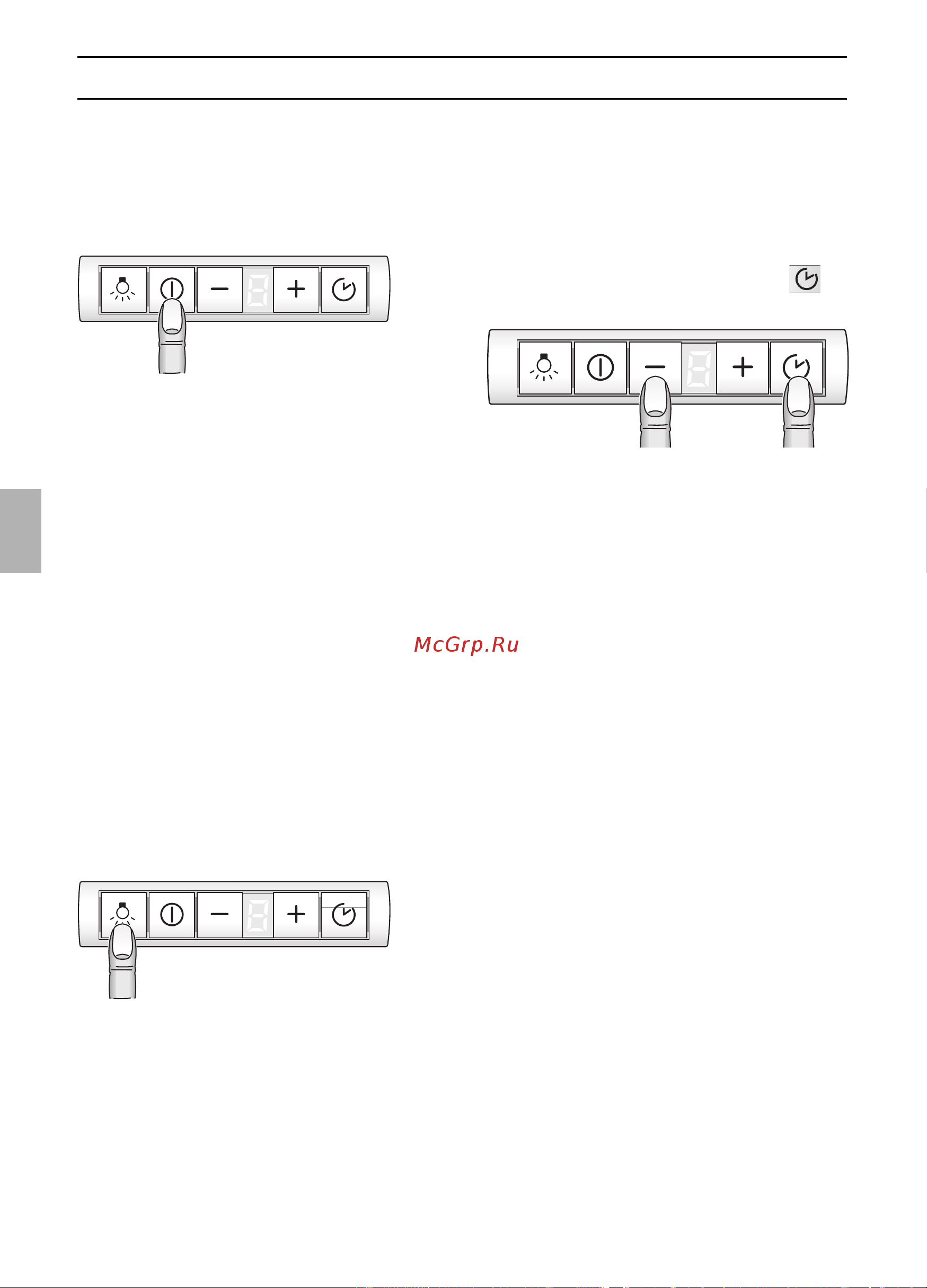

Uitschakelen:
Het apparaat kan op 2 manieren worden
uitgeschakeld.
Uitschakelen direct:
Druk op de toets
L.
Belangrijk: Alle ventilatorfuncties zijn
uitgeschakeld.
Uitschakelen met nalopende ventilator:
Filterlade tot aan de aanslag inschuiven.
De ventilatoren lopen in de laatst
ingeschakelde trap nog ca. 10 minuten en
schakelen dan uit.
❑ Is bij het inschuiven van de filterlade de
intensief-trap ingeschakeld, schakelt
deze zich gedurende de naloop automa-
tisch terug.
❑ Is de interval-ventilatie ingeschakeld,
werkt deze na de naloop normaal verder.
Verlichting
❑ De verlichting kan op elk gewenst
moment worden gebruikt, ook wanneer
het apparaat is uitgeschakeld.
In-/uitschakelen: Op de toets a drukken.
Instellen van de lichtsterkte:
❑ Houd de toets a ingedrukt tot de
gewenste lichtsterkte is bereikt.
❑ Ter bevestiging gaat na ca. 3 seconden
de verlichting aan.
Uitschakelen:
Herhaal deze handelingen bij ingeschakelde
verlichting.
❑ Ter bevestiging gaat na ca. 3 seconden
de verlichting uit.
Speciale functies
Automatisch inschakelen van de
verlichting, bijv. via een tijdschakelaar:
❑ Ventilator en verlichting moeten
uitgeschakeld zijn.
Inschakelen:
Druk gelijktijdig op de toetsen – en
.
