64

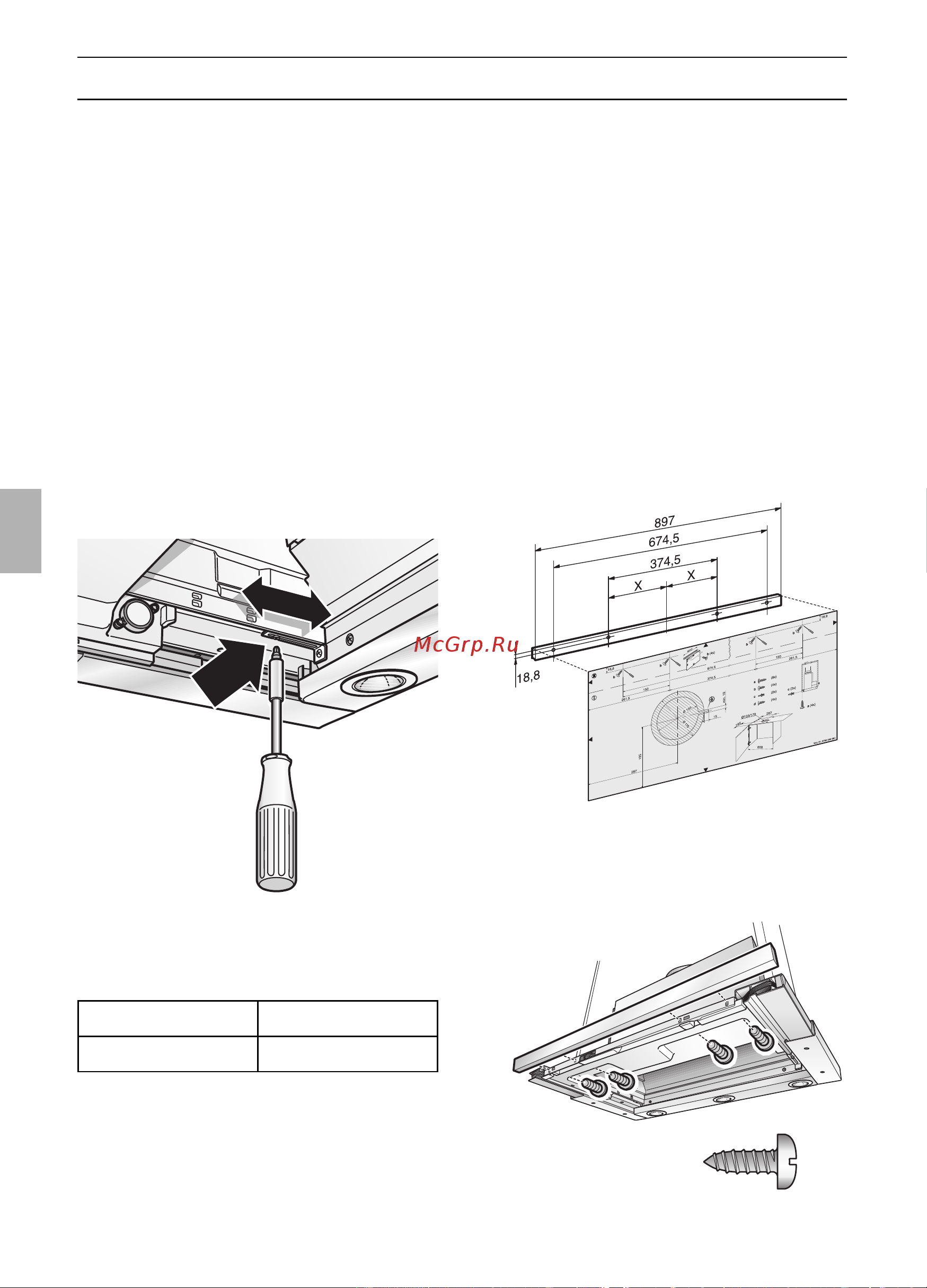

Inbouwen in de bovenkast
Aanwijzing: de behuizing van de wasem-
afzuigkap kan binnen in de bovenkast
worden afgeschermd (b.v. met spaanplaat).
Hierbij het volgende in acht nemen:
❑
De tussenbodem mag niet rusten op de
behuizing van de wasemafzuigkap.
❑
Afschermingen niet bevestigen aan de
behuizing.
❑
Zorgen dat e.e.a. toegankelijk is voor de
klantenservice.
❑
Indien de wasemafzuigkap achterin de
kast is gemonteerd, kunnen de
aanslagen voor de filterlade naar voren
worden verschoven.
❑
Hiertoe de schroeven losdraaien, de
aanslagen verschuiven en de schroeven
weer vastdraaien.
2. Handgreep uitlijnen en vastschroeven
op het apparaat.
De platte kabel mag niet bekneld
raken.
Luchtafvoer Luchtcirculatie
16,0 16,5
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Gewicht in kg:
Verplaatsen van het
bedieningspaneel:
Zie de gebruiksaanwijzing.
Montage van de handgreep:
Op de uitschuifbare filterhouder moet
een handgreep worden gemonteerd.
De handgreep kan een bij het keuken-
meubilair passende houten handgreep of
een als extra toebehoren verkrijgbare
handgreep zijn.
1. Met de bijgevoegde sjabloon
O
III drie
bevestigingspunten aftekenen op de
houten handgreep en met een priem
voorsteken.
Als u een boorapparaat gebruikt:
l 2 mm – max. diepte 10 mm.
