RU
13
Описание устройства
www.bora.com
5 Описание устройства
При каждом использовании устройства соблюдайте
все указания по технике безопасности (см. главу
«Безопасность»).
Система вытяжки, встраиваемая в столешницу имеет
следующие характеристики:
Регулировка мощности с помощью сенсорного
управления
Электронное регулирование мощности
(5 уровней мощности)
Автоматика отсроченного выключения
Индикатор необходимости очистки фильтра
Связь интерфейсов
Аварийное отключение
Встроенный звукопоглотитель (модуль
шумоподавления)
Прорезиненные ножки
При покупке Вы решаете, каким образом будет
работать система вытяжки, встраиваемая в столешницу
- вариант с вытяжным воздухом или с циркуляцией
воздуха.
Режим отвода воздуха
Воздух, отведённый от варочной панели, очищается
жироулавливающим фильтром из нержавеющей стали и
выводится через воздуховод в атмосферу.
Вытяжной воздух не должен отводиться в:
находящийся в эксплуатации дымоход или канал с
отходящими газами
в шахту, которая используется для вентиляции
помещений установки каминов;
Если вытяжной воздух должен быть отведён в дымоход
или канал с отходящими газами, который не находится
в эксплуатации, то монтаж должен проверить и
разрешить опытный трубочист.
Режим рециркуляции
Воздух, отведённый от варочной панели, очищается
жироулавливающим фильтром и угольным фильтром
и возвращается обратно в помещение установки
варочной поверхности.
Для локализации запахов в режиме рециркуляции
следует использовать угольный фильтр. Для соблюдения
гигиены и охраны здоровья угольный фильтр следует
заменять с рекомендованными интервалами (см. Гл.
Очистка и уход).
ИНФОРМАЦИЯ В режиме рециркуляции необходимо
предусмотреть достаточную
приточную и вытяжную вентиляцию
для отведения влажного воздуха.
5.1 Конструкция
1
10
9
2
3
4
5
8
7
6

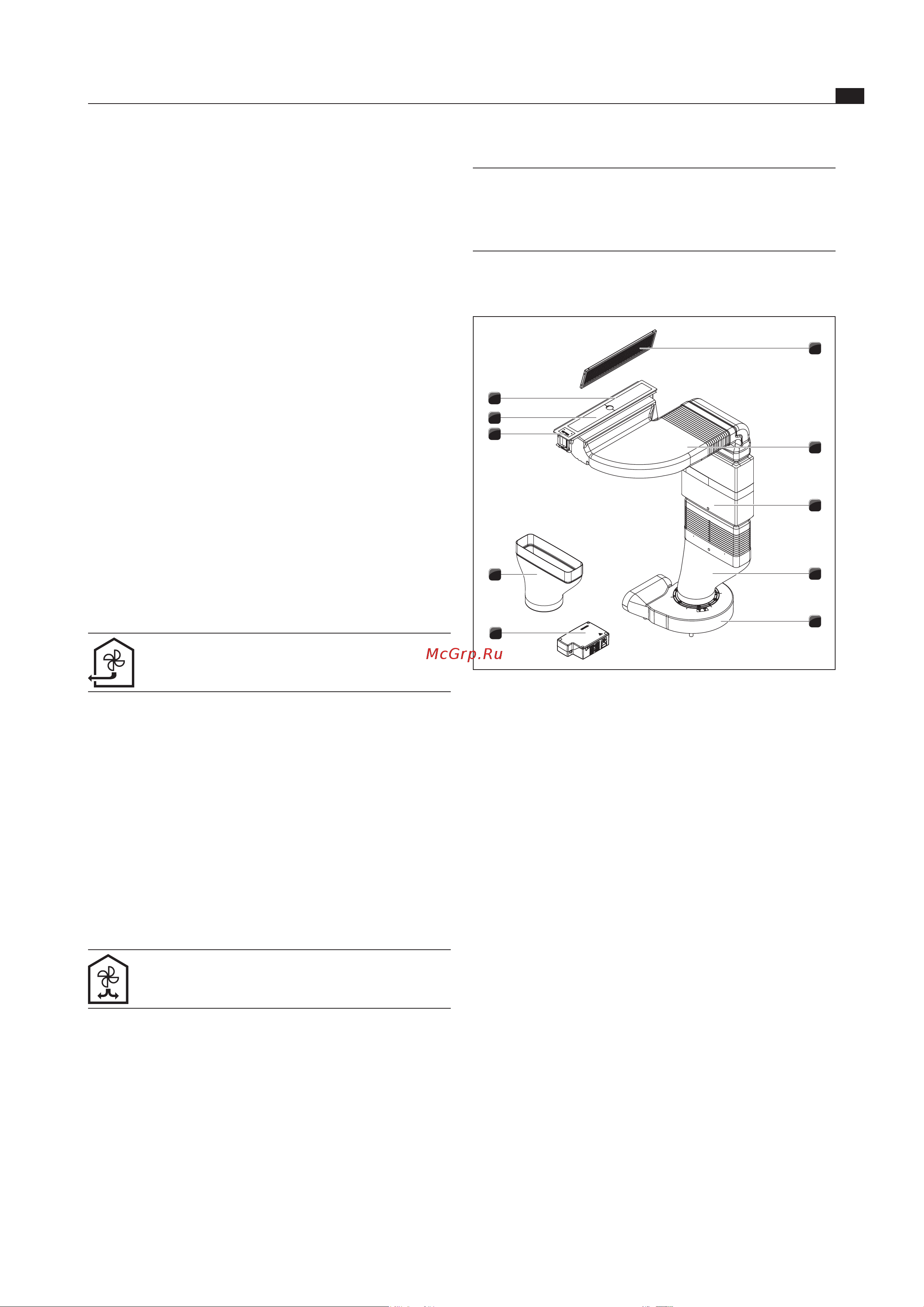

Abb. 5.1 Система вытяжки, встраиваемая в столешницу
[1] Жироулавливающий фильтр из нержавеющей стали
[2] Модуль основания
[3] Модуль шумоподавления
[4] Переходник изогнутый
[5] Универсальный цокольный вентилятор
[6] Classic блок управления
[7] Переходник, прямой (опционально)
[8] Сенсорная панель управления с индикатором вентилятора
[9] Запорные пластины вытяжки, встраиваемой в столешницу
[10] Рама вытяжки, встраиваемой в столешницу
[11] Защитная решётка (не показана)
