BORA CKASE [24/36] Подключение внешних коммутационных контактов
![BORA CKASE [24/36] Подключение внешних коммутационных контактов](/views2/2005594/page24/bg18.png)
RU
24
Монтаж
www.bora.com
1
2
4
3

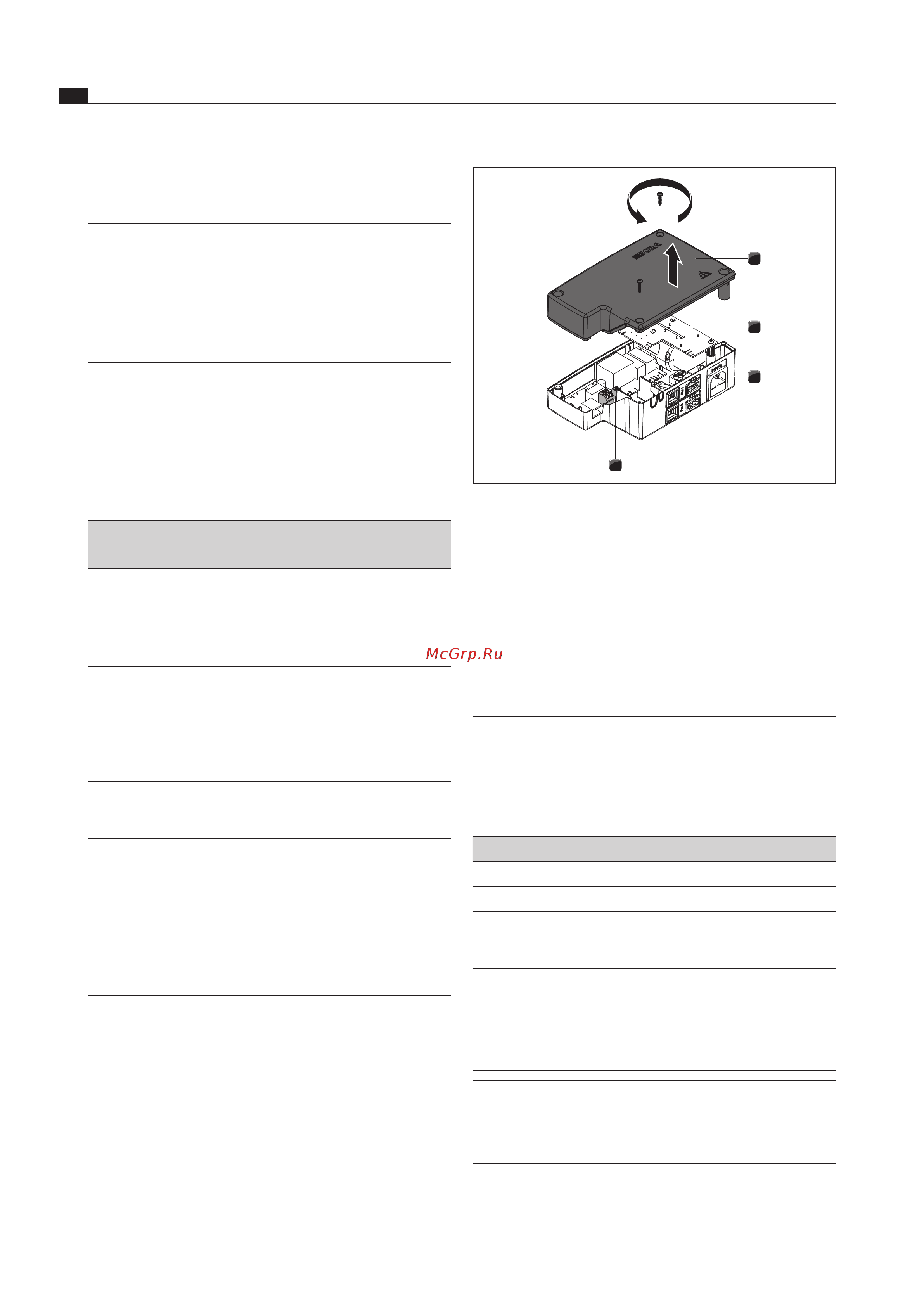

Abb. 6.29 Снятие крышки блока управления
[1] Крышка
[2] Блок электроники
[3] Нижний вкладыш
[4] Клеммы коммутационного контакта
ИНФОРМАЦИЯ Блок электроники [2] может
содержать остаточный заряд.
Вследствие этого следует избегать
касания свободных контактов в
блоке электроники!
Подготовка соединительных проводов для
внешних коммутирующих устройств.
Для подсоединения внешних коммутирующих устройств
используйте соединительные провода следующих типов
и производства:
Контактные данные Соединительный провод
«Обратно» H03VV-F 2x0,5мм²
«Туда» H03VVH2-F 2x0,75мм²
Tab. 6.4 Соединительный провод
ИНФОРМАЦИЯ Соединительные провода
предназначены только для
внутреннего использования в
зданиях, частных домах, кухонных и
офисных помещениях.
ИНФОРМАЦИЯ Общая длина соединительного
провода внешнего коммутирующего
устройства не должна превышать
10 м!
6.7 Подключение внешних
коммутационных контактов
ИНФОРМАЦИЯ Подключение исходящих («туда»)
и входящих («обратно») линий
связи должно выполняться только
квалифицированным специалистом.
Он также принимает на себя
ответственность за корректную
установку и ввод в эксплуатацию.
При использовании линий связи «туда» и «обратно»
вам потребуется соответствующая техническая
документация по внешним коммутирующим
устройствам, чтобы обеспечить безопасное
подключение и эксплуатацию приборов.
Могут использоваться только следующие
коммутационные контакты:
Контактные
данные
Функция Соединение
«Обратно» Разъем вытяжки варочной
панели «кл./ыкл.» для внешнего
коммутационного контакта
(контакт замкнут: вытяжка
включена)
24 В пост.
тока, 100 мА
«Туда» Сухой контакт для управления
внешними устройствами в
зависимости от режима работы
вытяжки варочной панели
(вытяжка включена: контакт
замкнут)
максимум
250 В перем.
тока/30 В
пост. тока,
2,5 А
Tab. 6.3 Коммутационные контакты
ИНФОРМАЦИЯ Входящий контакт («обратно»)
может использоваться только
для внешних предохранительных
устройств (например, для оконного
контактного выключателя).
При разомкнутом положении
переключателя вытяжка варочной
панели не функционирует.
Убедитесь, что блок управления отключен от
электропитания.
Подготовка блока управления
Ослабьте винты крепления блока управления.
Поднимите крышку.
