RU
21
Монтаж
www.bora.com
ИНФОРМАЦИЯ При установке модуля основания
не рекомендуется перегружать
раму вытяжки варочной панели. Это
может привести к деформации рамы
вытяжки варочной панели.
Соедините модуль основания [2] с рамой вытяжки
варочной панели [1]. Осторожно надавив, установите
модуль основания [2] в предназначенные для
этого крепления в верхней части рамы вытяжки
варочной панели [1]. О корректном соединении
сигнализируют несколько щелчков с обеих длинных
сторон рамы вытяжки.
click
click
click
click
Abb. 6.23 Закрепление модуля основания
Приклейте модуль основания [2] к модулю заглушки
[3], воспользовавшись приложенной уплотнительной
лентой (UDB).
Разместите блок управления [8] в области цокольной
плиты.
ИНФОРМАЦИЯ Расположите цокольный вентилятор
и блок управления таким образом,
чтобы они были легкодоступными
и легкосъемными на случай
технического обслуживания.
Максимальная длина вытяжного воздуховода
составляет 6 м.
Минимальное поперечное сечение вытяжного
воздуховода должно составлять 176 см². Это
соответствует трубе круглого сечения с диаметром
150 мм.
Для подведения каналов используйте только
надежные элементы с гладкими внутренними
стенками трубы, но ни в коем случае не гибкие/
матерчатые шланги.

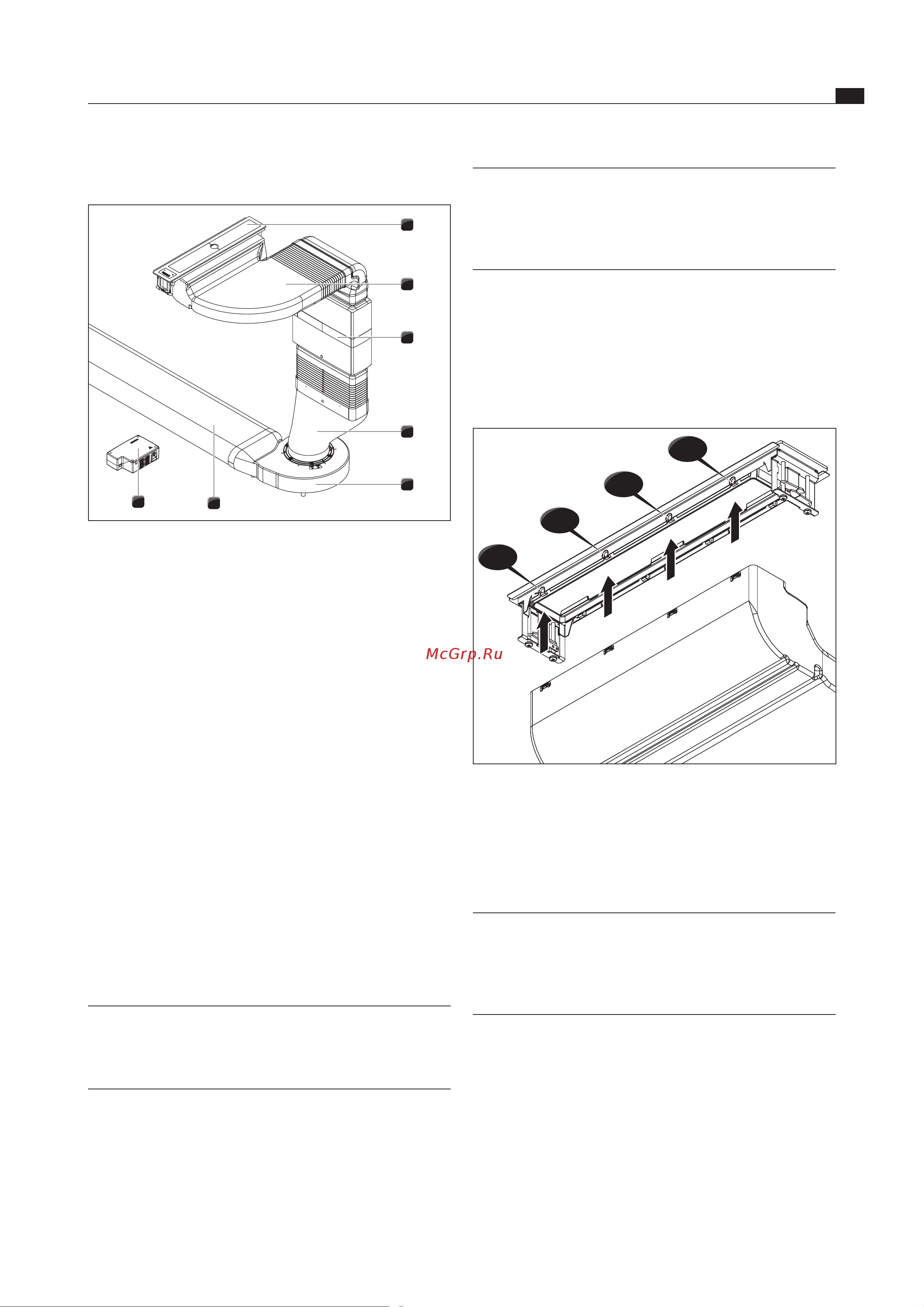

6.5.3 Монтаж стандартной конструкции
1
2
3
4
5
6
8
Abb. 6.22 Стандартная конструкция
[1] Вытяжка варочной панели
[2] Модуль основания
[3] Модуль заглушки
[4] Переходник (изогнутый или прямой)
[5] Универсальный цокольный вентилятор
[6] Вытяжной воздуховод или устройство рециркуляции
воздуха
[7] Защитная решетка (не показано)
[8] блок управления
Установите цокольный вентилятор [5].
Для упрощения позиционирования можно снять
впускные патрубки цокольного вентилятора.
При этом соблюдайте рекомендации согласно
руководству по монтажу универсального цокольного
вентилятора ULS.
Поместите переходник [4] поверх впускного
патрубка цокольного вентилятора [5].
Соединения можно также зафиксировать, приклеив
приложенную уплотнительную ленту (UDB).
Поместите модуль заглушки [3] поверх
переходника [4].
Склейте переходник [4] с модулем заглушки [3].
ИНФОРМАЦИЯ Чтобы зафиксировать модуль
заглушки, необходимо с помощью
винтов скрепить его с переходником
для разгрузки модуля основания.
Привинтите модуль заглушки [3] к переходнику [4].
Установите защитную решетку [7] в верхнее
отверстие модуля заглушки [3].
Поместите модуль основания [2] в модуль
заглушки [3].
