Монтаж
www.bora.com

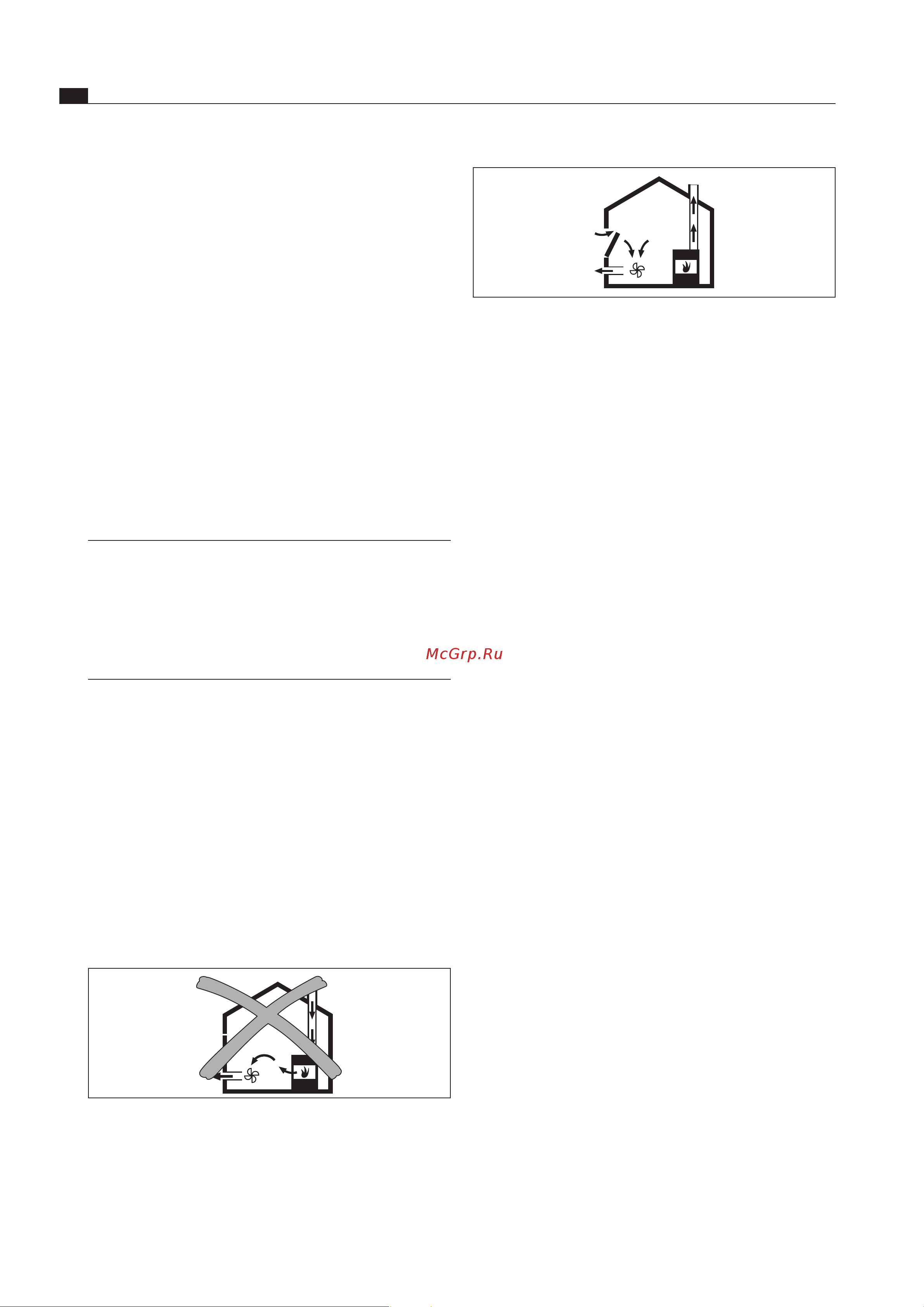

Abb. 6.25 Монтаж отвода воздуха — правильно
При одновременном использовании вытяжки
варочной панели в помещении, где установлен
прибор отопления, убедитесь, что:
пониженное давление составляет максимум 4 Па
(4 x 10-5 бар);
используется соответствующее технике
безопасности оборудование (например, оконный
контактный выключатель, регулятор
минимального давления), обеспечивающее
достаточный приток свежего воздуха;
вытяжной воздух не направляется в тот же
дымоход, куда поступают отработавшие газы от
приборов, работающих на природном газе или
ином топливе;
монтаж проверен и одобрен уполномоченным
техническим специалистом (например,
трубочистом).
6.6 Настройка коммуникаций и
подключения к источнику тока
Соблюдайте все указания по технике безопасности
(см. главу «Безопасность»).
Соблюдайте все государственные и местные законы,
предписания и дополнительные постановления
местной организации электроснабжения.
Штепсель токоподвода должен быть доступен после
монтажа.
В случае повреждения токоподвода необходимо
заменить его.
Вытяжной воздух должен выводиться по
соответствующим каналам наружу или в устройство
рециркуляции.
Более подробные примеры планировки и прочие
инструкции можно найти в руководстве по
вентиляции (не входит в комплект поставки).
Установка дополнительного вентилятора
Установите дополнительный вентилятор в вытяжной
канал.
Соблюдайте минимальное расстояние 300 см между
вентиляционными устройствами.
Для системы вытяжки варочной панели BORA
следует использовать исключительно универсальный
вентилятор BORA.
Вытяжка варочной панели, приводимая в
действие прибором отопления с
использованием воздуха в помещении
ИНФОРМАЦИЯ При изготовлении трубы для
обратного движения отработанного
воздуха должны соблюдаться
государственные и региональные
законы и предписания. Должно быть
обеспечено достаточное снабжение
приточным воздухом.
В использующие воздух в помещении приборы
отопления (например, работающие на природном газе,
масле, древесине или угле нагревательные установки,
проточные нагреватели, водогрейные колонки)
поступает воздух для сгорания из места установки, а
отработавшие газы отводятся через выхлопную систему
(например, через каминную трубу) наружу.
Если вытяжка варочной панели работает в режиме
отвода воздуха, воздух выкачивается не только из
места установки, но и из соседних помещений.
Без достаточного притока воздуха это приведет к
разрежению и созданию вакуума. Токсичные газы из
каминной трубы или вытяжной шахты попадут обратно
в жилые помещения.
Abb. 6.24 Монтаж отвода воздуха — недопустимо
