BORA CKASE [17/36] Монтаж системы вытяжки

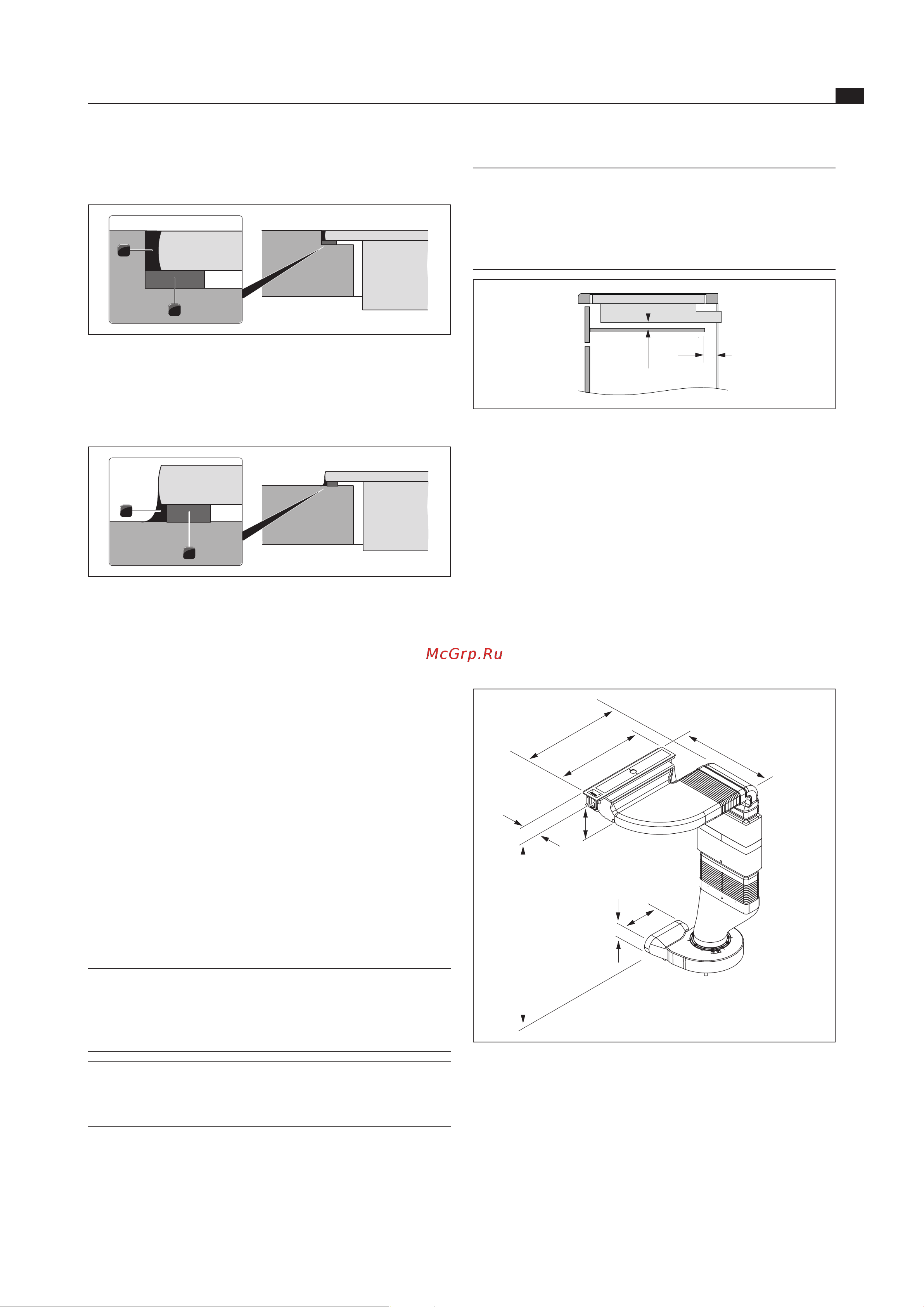

![BORA CKASE [17/36] Монтаж системы вытяжки](/views2/2005594/page17/bg11.png)
RU
17
Монтаж
www.bora.com
ИНФОРМАЦИЯ Под устройством необходимо
установить защитную панель для
кабеля (фальшпол). Для целей
технического обслуживания
фальшпол должен легко выниматься.
> 20
50
Abb. 6.8 Защитная панель для кабеля и вентиляция: вид
сбоку
По возможности следует снять любые поперечные
элементы мебели, находящиеся на уровне выреза
под рабочую плиту.
Выдвижные секции или полки в нижнем шкафу
должны быть съемными для возможности проведения
технического обслуживания.
Необходимо предусмотреть отверстие для обратного
потока площадью не менее 500 см² для обратной
подачи циркуляционного воздуха в цокольную часть.
Монтажные размеры
515
560 - 710
90
>140
222
89
900 - 1050
460
Abb. 6.9 Размеры устройства с изогнутым переходником
Прикрепление уплотнительной ленты
1
2
Abb. 6.6 Уплотнительная лента при монтаже вровень с
поверхностью
[1] черный жаростойкий силиконовый герметик
[2] Уплотнительная лента
2
1
Abb. 6.7 Уплотнительная лента при навесном монтаже
[1] черный жаростойкий силиконовый герметик
[2] Уплотнительная лента
При навесном монтаже приклейте перед установкой
приложенную уплотнительную ленту [2] к нижней
стороне устройства, не оставляя промежутков.
При монтаже вровень с поверхностью приклейте
приложенную уплотнительную ленту к
горизонтальной кромке выреза под рабочую плиту,
даже если при установке устройства используется
силиконовый герметик [1] или его аналог.
Приклейте поставленную в комплекте паспортную
табличку (в виде самоклеящейся этикетки) на
обратную сторону инструкции по обслуживанию и
монтажу.
6.5 Монтаж системы вытяжки
ИНФОРМАЦИЯ Предусмотренное расстояние
между встроенными устройствами
составляет минимум один
миллиметр.
ИНФОРМАЦИЯ Предусмотренное расстояние вокруг
встроенных устройств составляет
минимум два миллиметра.
