BORA CKASE [23/36] Отсоединение токоподвода
![BORA CKASE [23/36] Отсоединение токоподвода](/views2/2005594/page23/bg17.png)
RU
23
Монтаж
www.bora.com
[1] Соединительный разъем провода цепи управления
цокольного вентилятора
[2] Соединительный разъем токоподвода цокольного
вентилятора
Соедините провод цепи управления цокольного
вентилятора [1] с блоком управления [4].
Соедините токоподвод цокольного вентилятора [2] с
блоком управления [6].
Отсоединение токоподвода
Для отсоединения токоподвода [2] от блока управления
[6] требуется маленькая плоская отвертка.
Отсоедините токоподвод блока управления от сети
электроснабжения [8].
Убедитесь, что напряжение отключено.
С помощью плоской отвертки откройте защелку на
разъеме токоподвода.
Вставьте наконечник отвертки в паз разъема.
Слегка прижмите защелку вниз.
Аккуратно с помощью плоской отвертки извлеките
разъем токоподвода из его гнездовой части на блоке
управления.
Затем извлеките токоподвод из гнездовой части
разъема.
Убедитесь, что разъем и его гнездовая часть не
повреждены.
Не используйте поврежденные компоненты.
С помощью своего дилера BORA замените
поврежденные компоненты.
Подключение дополнительного вентилятора
Соедините провод цепи управления [1] вентилятора
с блоком управления [5].
Соедините токоподвод [2] вентилятора с блоком
управления [7].
Проверьте все разъемные соединения на прочность.
Соединение блока управления и
вентилятора с вытяжкой варочной панели
86
4
2
1
75
3

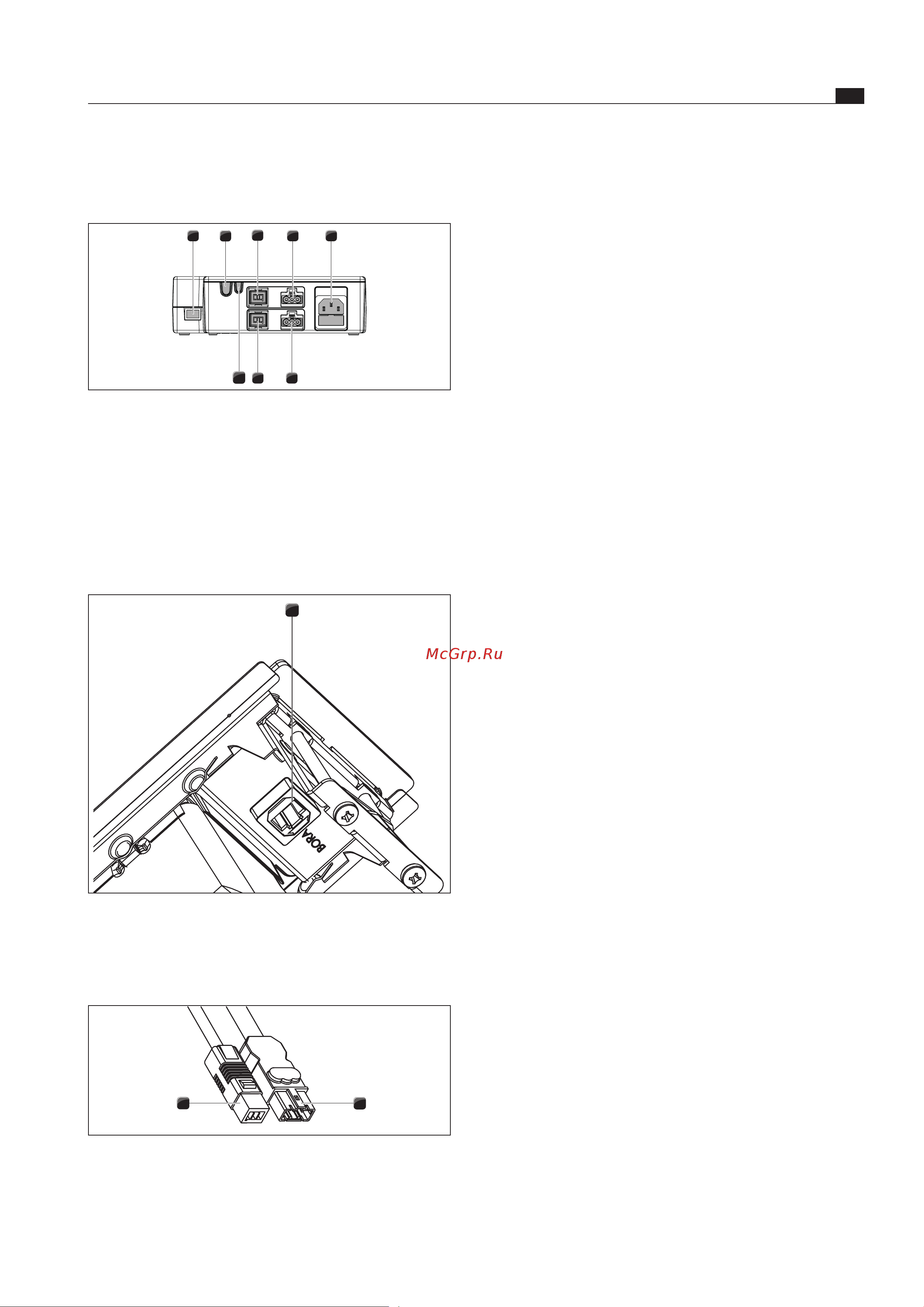

Abb. 6.26 Подключения блока управления
[1] Линия связи CAT 5
[2] «Туда»
[3] «Обратно»
[4] Провод цепи управления вентилятора 1
[5] Провод цепи управления вентилятора 2
[6] Токоподвод вентилятора 1
[7] Токоподвод вентилятора 2
[8] Токоподвод с предохранителем на малую силу тока
1
Abb. 6.27 Подключение линии связи CAT 5
Подключите линию связи CAT 5 между
соединением вытяжки варочной панели [1]
и блоком управления [1].
1
2
Abb. 6.28 Соединительный разъем цокольного вентилятора
