RU
15
Монтаж
www.bora.com
6 Монтаж
Соблюдайте все указания по технике безопасности
(см. главу «Безопасность»).
ИНФОРМАЦИЯ Не допускается установка
устройства над холодильниками,
посудомоечными машинами,
кухонными плитами, духовками и
стиральной и сушильной техникой.
ИНФОРМАЦИЯ Поверхности контакта рабочих плит
и пристеночных бортиков должны
быть выполнены из жаростойкого
материала (примерно до 100°C).
ИНФОРМАЦИЯ Вырезы под рабочую плиту должны
быть герметично защищены
от влажности с помощью
соответствующих материалов или
при необходимости снабжены
термоизоляцией.
ИНФОРМАЦИЯ Если используется индукционная
стеклокерамическая вок-плита,
размер паза при установке вровень
с поверхностью должен быть
увеличен на 7 мм.
6.1 Проверка комплекта поставки
Наименование Количество
Защитные листы 2
Руководство по эксплуатации и монтажу 1
Уплотнительная лента вытяжки варочной панели 1
Фильтр для задержания жира из нержавеющей
стали
1
Набор пластин для регулировки высоты 1
Рама вытяжки варочной панели 1
Линия связи CAT 5 1
Винты со сфероцилиндрической головкой 4
Токоподвод 1
Защитная решетка 1
Модуль заглушки 1
Универсальная уплотнительная лента UDB 1
Универсальный цокольный вентилятор ULS 1
Classic блок управления CSEE 1
Модуль основания 1
Переходник изогнутый 1
Переходник прямой 1
Tab. 6.1 Комплект поставки
Проверьте комплект поставки на полноценность (см.
6.1) и наличие повреждений.
В случае отсутствия деталей в поставке или их
повреждения обратитесь в службу поддержки
клиентов BORA.
Ни в коем случае не устанавливайте поврежденные
детали.
Правильно утилизируйте транспортировочную
упаковку (см. главу «Вывод из эксплуатации,
демонтаж и утилизация»).
6.2 Инструменты и
вспомогательные средства
Для технически правильного монтажа вытяжки
варочной панели необходимы следующие инструменты:
Карандаш
Измерительная лента
Крестовая отвертка Z2
Силиконовый герметик, черный, жаростойкий
Ручная пила для тонкого пропила
6.3 Требования по монтажу
6.3.1 Безопасные расстояния
1
3
2

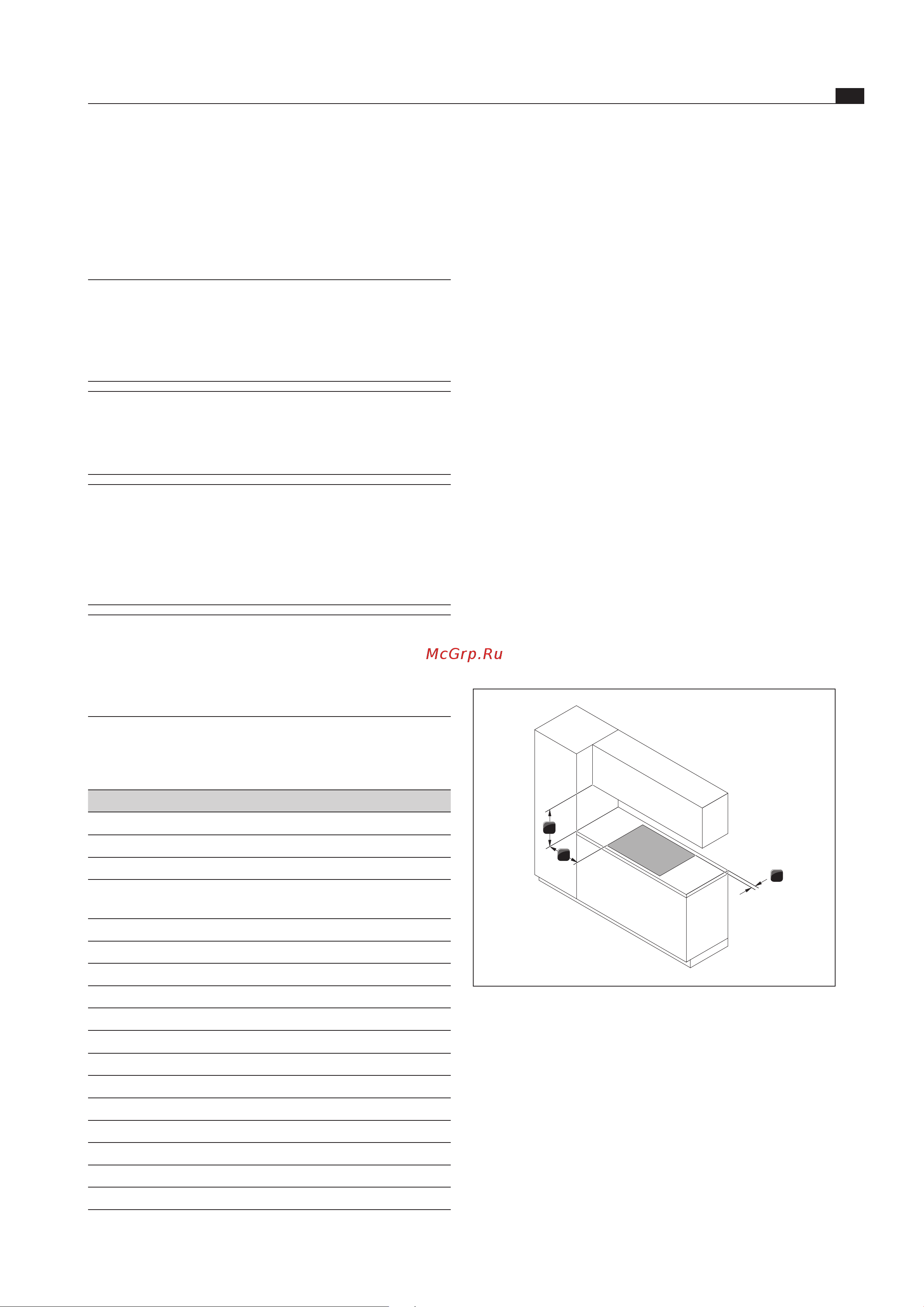

Abb. 6.1 Рекомендуемые минимальные расстояния
Соблюдайте следующие безопасные расстояния:
[1] 50 мм — минимальное расстояние сзади между вырезом
под рабочую плиту и задней кромкой рабочей плиты.
[2] 50 мм — минимальное расстояние слева и справа
от выреза под рабочую плиту до ближайшего шкафа
или стены. Из соображений эргономики и в целях
эффективного функционирования вытяжки варочной
панели рекомендуется минимальное расстояние 300 мм.
[3] 600 мм — минимальное расстояние между рабочей
плитой и верхним шкафом. Из соображений эргономики
рекомендуется минимальное расстояние 1000 мм.
