6.5.2 Подготовка к монтажу модуля
основания, модуля заглушки и
цокольного вентилятора
ИНФОРМАЦИЯ Нижний шкаф не должен опираться
на корпус цокольного вентилятора.
ИНФОРМАЦИЯ В целях обеспечения правильного
монтажа необходимо укоротить
выдвижные элементы нижнего
шкафа с учетом установочного
положения.
ИНФОРМАЦИЯ Цокольный вентилятор должен
устанавливаться только
горизонтально.
Выравнивание по высоте с рабочей плитой касается
только самой системы вытяжки варочной панели, в
то время как модуль заглушки может быть укорочен
по меткам разреза с помощью ручной пилы для
тонкого пропила.
1
2
3

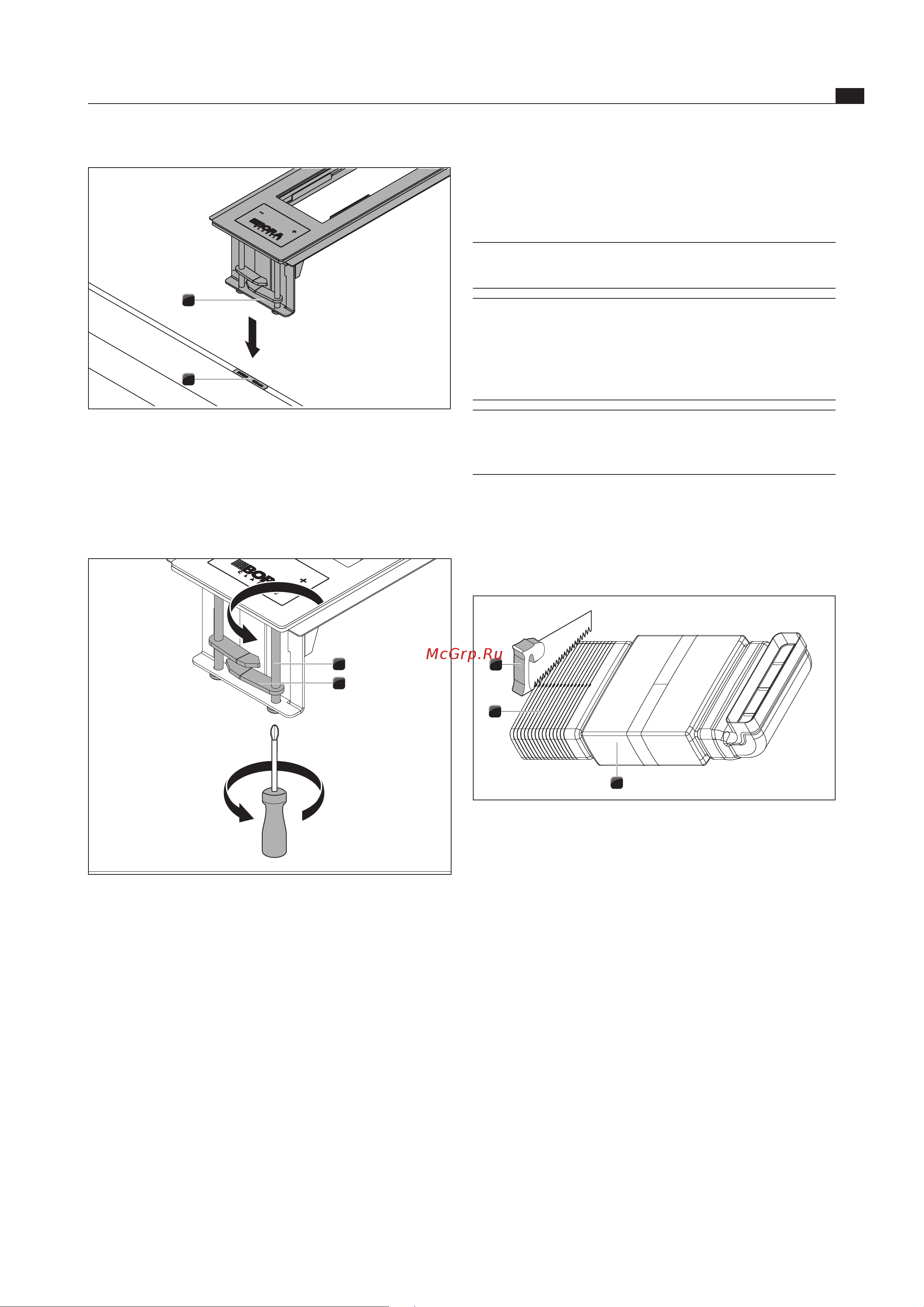

Abb. 6.17 Укорачивание модуля заглушки
[1] Модуль заглушки
[2] Метки разреза
[3] Ручная пила для тонкого пропила
Теперь необходимо установить переходник
(изогнутый или прямой) и модуль заглушки на
цокольный вентилятор.
1
2
Abb. 6.15 Пластины для регулировки высоты
[1] Пластина для регулировки высоты
[2] Рама вытяжки варочной панели
При необходимости подложите пластины для
регулировки высоты [1].
1
2
Abb. 6.16 Закрепление вытяжки варочной панели
[1] Стяжной винт
[2] Стяжной хомут
Сдвиньте четыре стяжных хомута [2] под рабочей
плитой.
Затяните винты [1] стяжных хомутов до
максимального усилия 10 .
Соблюдайте правильное расположение рамы
вытяжки варочной панели.
По завершении монтажных работ нанесите на
все соответствующие места устройства черный
жаростойкий силиконовый герметик.
