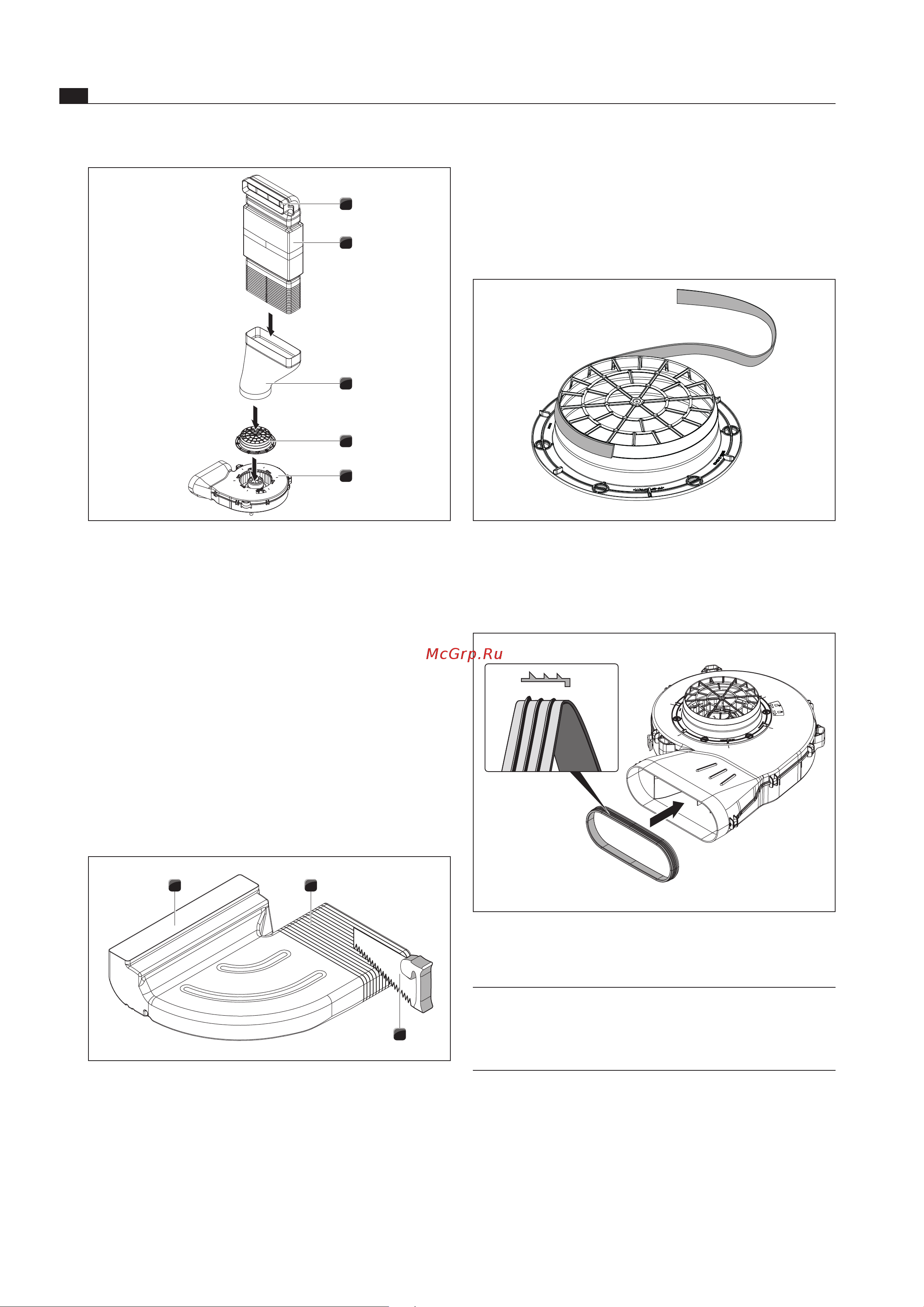

![BORA CKASE Руководство по эксплуатации онлайн [20/36] 773879](/views2/2005594/page20/bg14.png)
RU
20
Монтаж
www.bora.com
Подготовьте цокольный вентилятор, прикрепив
уплотнительную ленту согласно монтажному
положению.
Зафиксируйте уплотнительную ленту на впускном
патрубке.
Abb. 6.20 Положение уплотнительной ленты при монтаже с
использованием трубы круглого сечения
Зафиксируйте уплотнительную ленту на выпускном
патрубке.
Abb. 6.21 Положение уплотнительной ленты при монтаже с
использованием переходника (плоский канал)
ИНФОРМАЦИЯ При закреплении уплотнительной
ленты внимательно следите, чтобы
она в сжатом состоянии герметично
закрывала соединительный канал.
2
3
5
4
1
Abb. 6.18 Сборка
[1] Защитная решетка
[2] Модуль заглушки
[3] Переходник (изогнутый или прямой)
[4] Впускной патрубок универсального цокольного
вентилятора
[5] Универсальный цокольный вентилятор
Пропилите необходимые отверстия для каналов в
задней стенке нижнего шкафа.
В зависимости от монтажного положения в нижнем
шкафу могут использоваться несколько оснований
цоколя.
Выровняйте модуль основания по глубине рабочей
плиты, укоротив его по меткам разреза с помощью
ручной пилы для тонкого пропила.
1
2
3
Abb. 6.19 Укорачивание модуля основания
[1] Модуль основания
[2] Метки разреза
[3] Ручная пила для тонкого пропила
