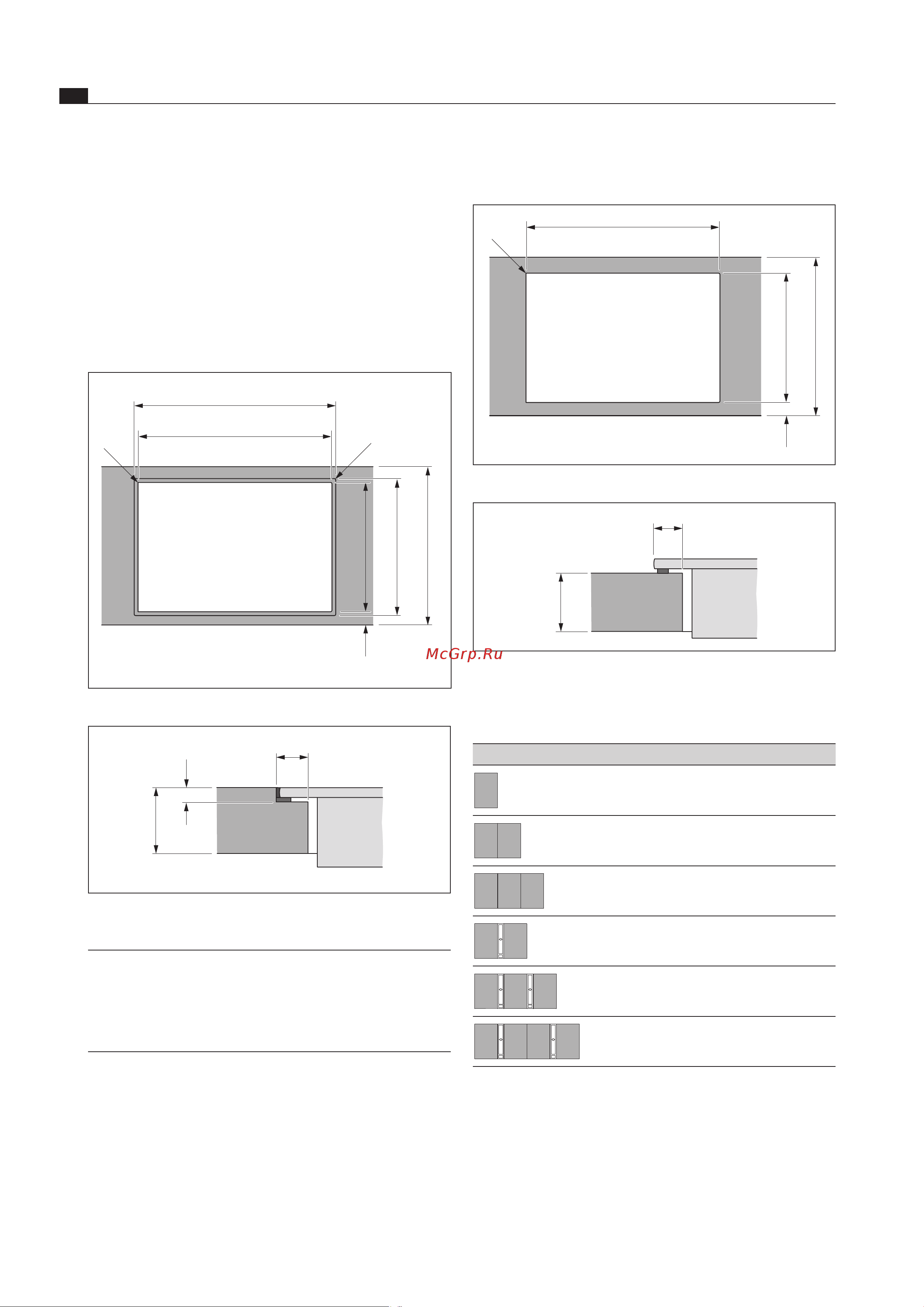

BORA CKASE [16/36] Размеры выреза
![BORA CKASE [16/36] Размеры выреза](/views2/2005594/page16/bg10.png)
RU
16
Монтаж
www.bora.com
Навесной монтаж
B
<R5
> 50
495
> 600
Abb. 6.4 Навесной монтаж
10
10 ... 40
Abb. 6.5 Вырез при навесном монтаже
Размеры выреза при монтаже варочной панели или
варочной панели и вытяжки BORA одновременно:
Варочная панель/вытяжка A в мм B в мм
1/0 344 320
2/0 685 661
3/0 1026 1002
2/1 776 752
3/2 1208 1184
4/2 1549 1525
Tab. 6.2 Размеры выреза
6.4 Размеры выреза
Подготовка рабочей плиты
Определите место выреза под рабочую плиту.
Обеспечьте надлежащую герметизацию
поверхностей среза для рабочей плиты.
Соблюдайте рекомендации производителя рабочей
плиты.
Монтаж вровень с поверхностью
A
B
519
R5
<R5
> 50
495
> 600
Abb. 6.2 Монтаж вровень с поверхностью
5
12
10 ... 40
Abb. 6.3 Размер паза в вырезе
ИНФОРМАЦИЯ Если используется индукционная
стеклокерамическая вок-плита,
размер паза при установке вровень
с поверхностью должен быть
увеличен на 7 мм.
