SL88 Grand by Studiologic®
22
La tua nuova SL
Grazie per avere scelto la SL. Avete acquistato uno strumento progettato allo stato dell’arte, pro-
dotto dalla rinomata azienda Studiologic. La SL è facile da utilizzare, grazie al grande display a
colori, l’Encoder principale con controlli integrati di navigazione e click di attuazione e ore una
tastiera dal tocco professionale. Raccomandiamo di leggere attentamente tutto il manuale per
potere utilizzare tutte le funzione della vostra SL. Questo manuale vuole essere una guida rapida
per aiutare l’utilizzatore a capire lo strumento ed i suoi controlli, piuttosto che una descrizione
generale della struttura e delle programmazioni di dettaglio, rese più essibili e facili anche grazie
al Software Editor per computer, che potrà essere scaricato dal nostro sito.
Iniziamo con una vista generale delle funzioni della SL.

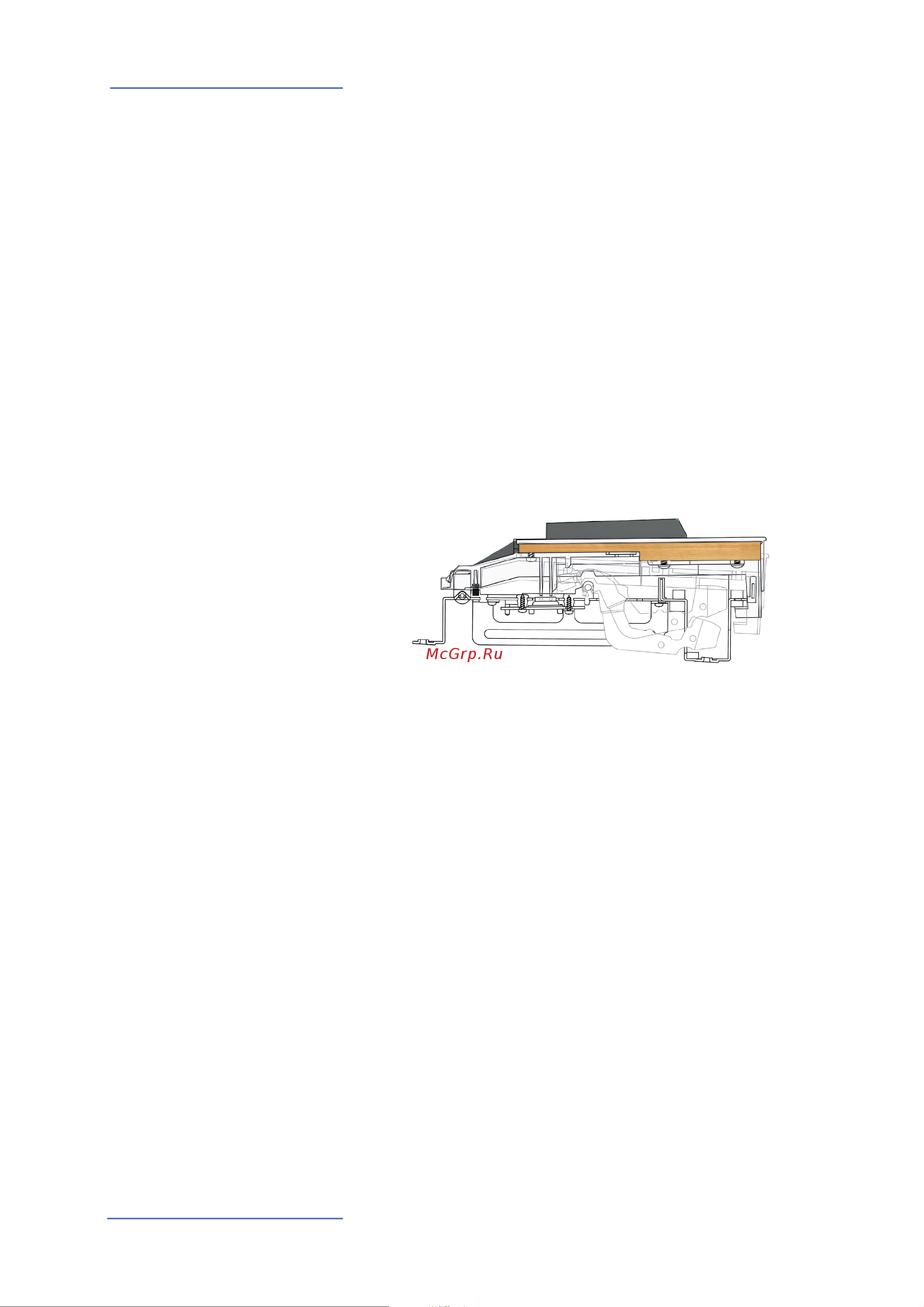

Tastiera La SL88 Grand ore la più recente innovazione tecnologica
della Fatar: la sosticata tastiera Graded Hammer Action
TP/40 Wood, con tasti in vero legno e supercie dei bianchi
Ivory Touch, 3 contatti per tasto e Aftertouch. Inoltre la SL
è facilmente portatile, pur orendo un tocco pianistico
realistico, per il quale Fatar è famosa.
Zone La tastiera può essere suddivisa in 4 Zone programmabili. Po-
tete denire per ogni zona la porzione di tastiera e selezio-
nare con quale curva dinamica verranno inviati i dati MIDI,
insieme ad una vasta gamma di regolazioni e controlli.
Ogni zone può essere inviata ad una porta di uscita diversa
ed i nuovi Sticks programmabili possono controllare diversi
parametri MIDI per ogni zona.
Nell‘imballo
SL88 Grand
AC power adaptor
Pedale VFP1
Manuale di istruzione (CD Rom)
