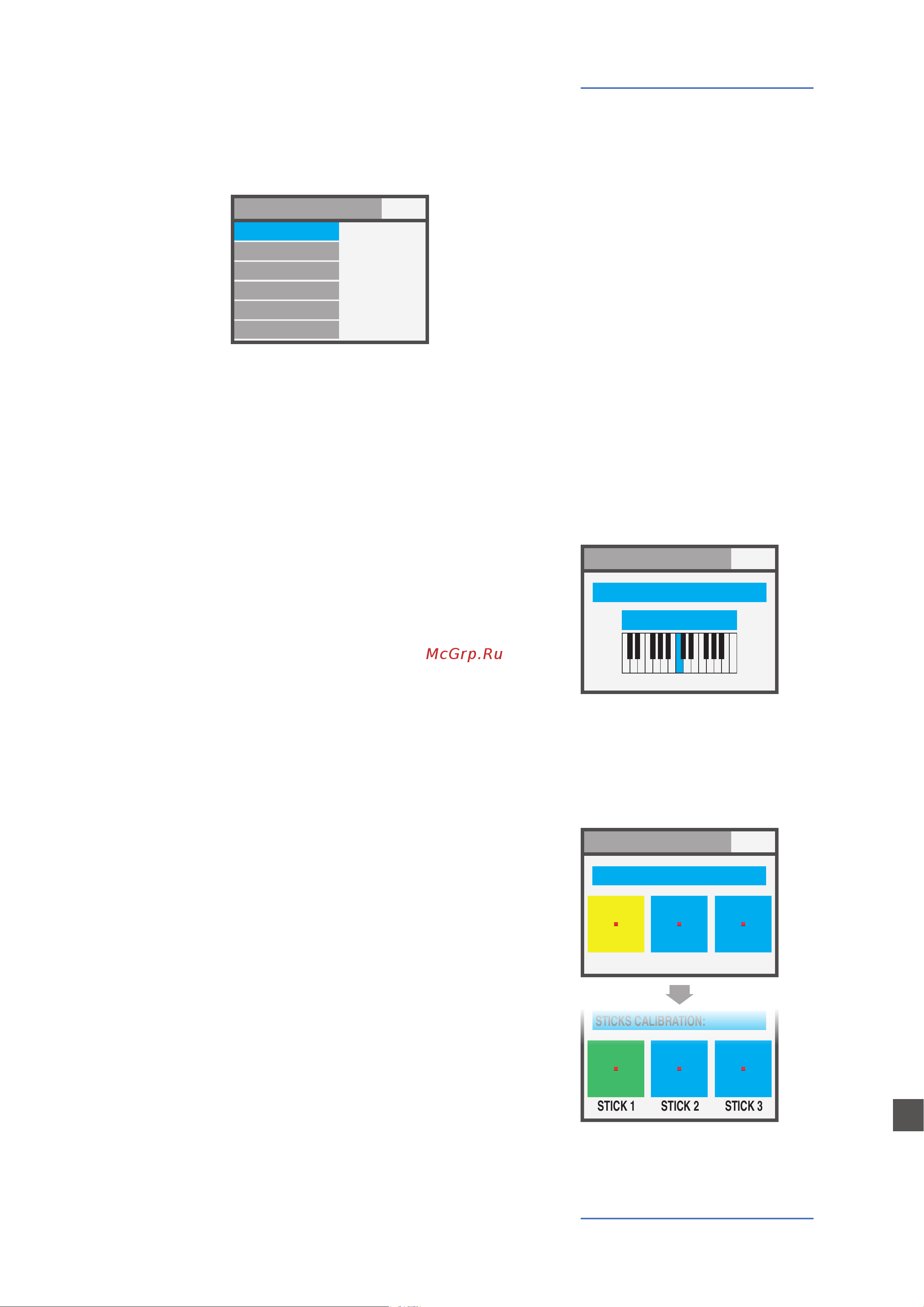

![STUDIOLOGIC SL88 Grand [63/69] Global system](/views2/2007830/page63/bg3f.png)
SL88 Grand by Studiologic® 63
F
Réglages généraux
GLOBAL / SYSTEM
Les commandes suivantes sont disponibles:
PANIC
En cas de notes ou de commandes bloquées (en provenance
d'appareils externes connectés à l'instrument), presser cette
commande envoie «ALL NOTES OFF» (relâchement de toutes
les notes) à tous les appareils pour rétablir un fonctionnement
normal.
GLOBAL / SYSTEM:
GLOBAL TRANSPOSE:
+00
C
MAIN TRANSPOSE
Sélectionner cette fonction et tourner l'encodeur transpose
toutes les ZONES activées dans une plage de -12 à +12 de-
mi-tons, par cette simple commande.
RESTORE
Cette fonction rappelle tous les paramètres initiaux de l'instru-
ment; veuillez noter que toute votre programmation sera du
coup eacée et n'activez donc cette fonction qu'en cas de be-
soin réel, après avoir sauvegardé tous vos programmes.
STICKS CALIBRATION
Dans la première page de cette fonction d’étalonnage des
sticks, les 3 icônes de stick sont bleues et vous pouvez vérier
leur plage réelle en les poussant à fond des quatre côtés an
d’atteindre les extrémités de leur course sur l’axe correspon-
dant.
Pour étalonner un stick, cliquez dessus : la zone deviendra jau-
ne ; maintenant, déplacez le stick des quatre côtés, en attei-
gnant bien les quatre extrémités de la zone de commande, et
en répétant le mouvement au moins 2-3 fois.
Une fois la procédure du point 2 eectuée, cliquez à nouveau
sur le stick : la zone deviendra verte, pour conrmer que l’éta-
lonnage est terminé.
VERSION
Ache la version du micrologiciel interne (rmware) installé
dans l'instrument.
Dans la page d'accueil (HOME), pressez la touche OUT pour
passer en page GLOBAL/SYSTEM (réglages généraux/système).
(Note: pour revenir à l'écran d'accueil, pressez la touche HOME.)
GLOBAL / SYSTEM:
PANIC
MAIN TRASPOSE
RESTORE
STICK CALIBRATION
VERSION:
---
+00
V---
---
---
GLOBAL / SYSTEM:
STICKS CALIBRATION:
STICK 1 STICK 2 STICK 3
GLOBAL / SYSTEM:
STICKS CALIBRATION:
STICK 1 STICK 2 STICK 3
