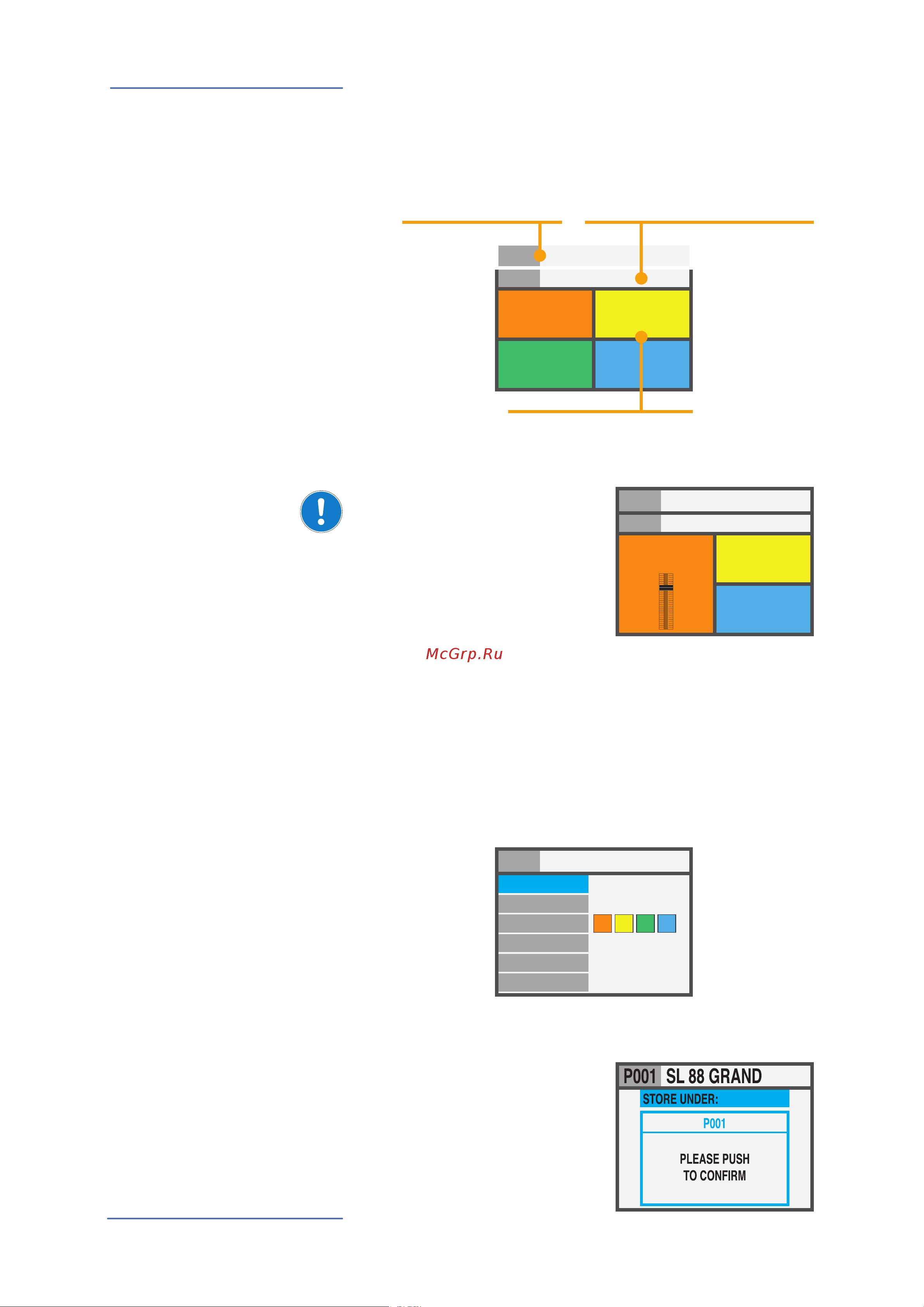

SL88 Grand by Studiologic®
42
Einstellung der Parameter
Die Hauptseite (HOME) des SL - Menü gibt einen vollstän-
digen Überblick über die wichtigsten Funktionen wie folgt:
HOME Display
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
Program
(z.B. 001 NAME)
Anzeige des Namens des aktu-
ell gewählten Programm
GROUP
Anzeige der Gruppe des aktuell gewählten
Programms.
(------- wenn keine Gruppe gewählt wurde)
Zonen (farblich gekennzeichnet)
Aktive Zonen und ihre wichtigsten Parameter
(Volume, Keyboard Range)
Sobald eine ZONE gewählt
ist, können Sie durch Drehen
des Joystick (Encoders), so-
fort die Lautstärke verändern
(000-127).
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
97
Programmbearbeitung Um ein Programm auszuwählen, können Sie den Joystick (En-
coder) entweder zum gewünschten Programm drehen (Di-
rektanwahl), oder den Joystick (Encoder) drehen um damit
ein Programm auszuwählen und anschließend den Joystick
(Encoder) drücken um die Programmwahl zu bestätigen.
Sobald ein Programm gewählt ist (Bewegen Sie die Positions-
anzeige in den oberen Bereich der Anzeige) drücken sie die
IN Auswahltaste um zur Programmbearbeitung zu gelangen.
P001 SL 88 GRAND
STORE UNDER:
NAME:
ZONE EDIT:
MERGE SOURCE:
MERGE DEST.:
MERGE FILTER:
P001
SL 88 GRAND
SYS OFF - ALL
OFF
USB OUT
1
2 3 4
Die folgenden Werte/Parameter können verändert werden:
SPEICHERN UNTER
(STORE UNDER)
Hier wählen Sie die Positi-
on aus an dem Sie das Pro-
gramm abspeichern möch-
ten.
