SL88 Grand by Studiologic®
58
Paramètres de conguration

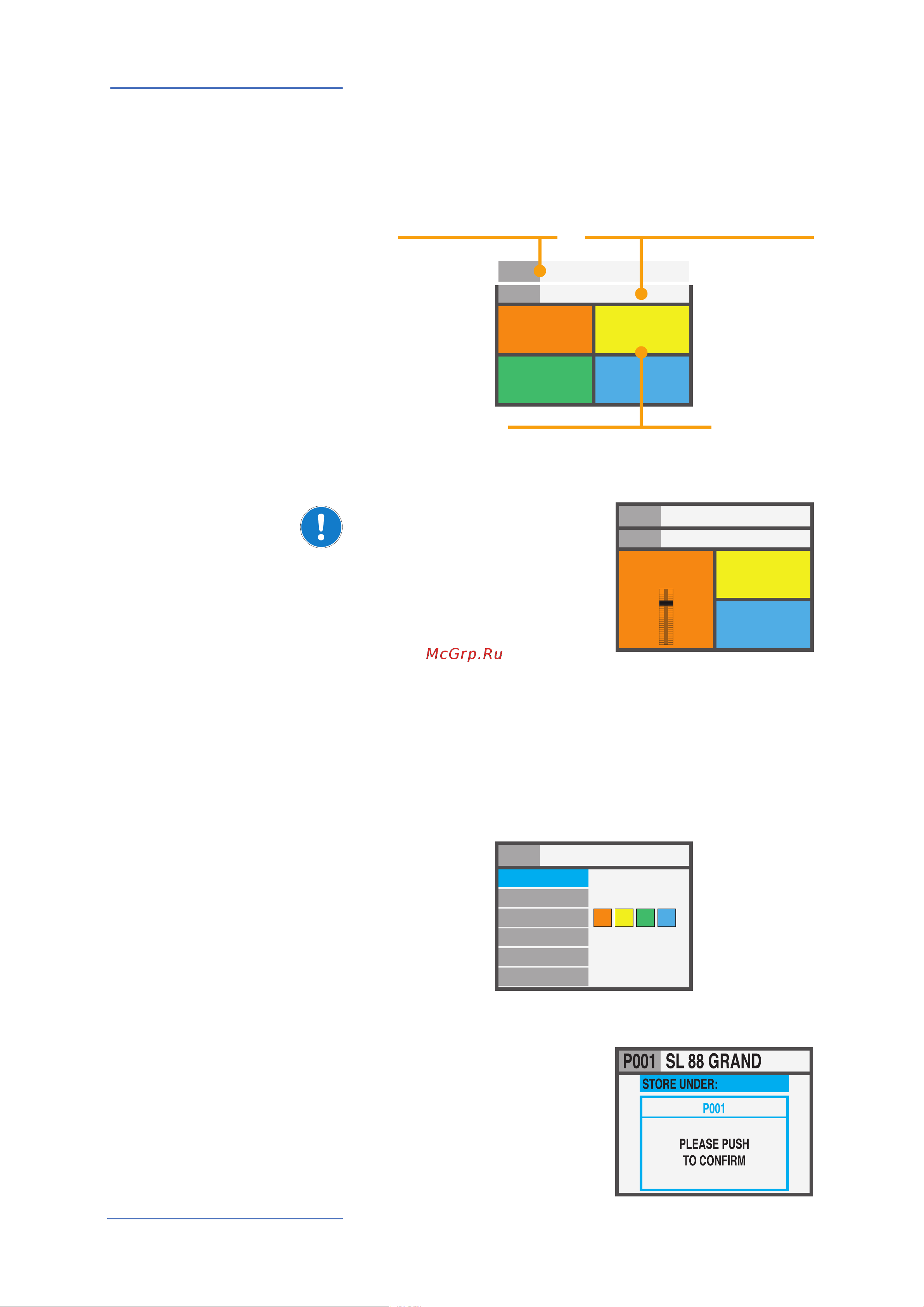

La page principale (écran d'accueil ou HOME) du SL est une
représentation complète et très claire des fonctions principales,
comme suit:
Écran d'accueil (HOME)
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
Programme
(par exemple 001 suivi du nom)
Le programme sélectionné
GROUP
Le groupe auquel appartient le programme
sélectionné (-------- si aucun groupe n'est
sélectionné)
ZONES (par couleur)
Zones actives et paramètres principaux
(volume, plage de clavier)
En tournant l'encodeur, lors-
qu'une ZONE est sélectionnée,
vous pouvez immédiatement
contrôler le volume (000-127).
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
97
Édition de programme Pour sélectionner un programme, vous pouvez soit utiliser
l’encodeur rotatif (sélection directe) ou cliquer sur l’encodeur,
tourner pour sélectionner et cliquez de nouveau pour
conrmer.
Lorsqu'un programme est sélectionné (par déplacement du
curseur sur la zone supérieure de l'écran), presser IN vous fait
entrer dans le mode d'édition de programme.
P001 SL 88 GRAND
STORE UNDER:
NAME:
ZONE EDIT:
MERGE SOURCE:
MERGE DEST.:
MERGE FILTER:
P001
SL 88 GRAND
SYS OFF - ALL
OFF
USB OUT
1
2 3 4
Les paramètres suivants sont disponibles:
STORE UNDER
Pour sélectionner la mémoire
dans laquelle vous souhaitez
mémoriser le programme
actuel.
