SL88 Grand by Studiologic® 45
D
Einstellung der Parameter
Um in die Zonenprogrammierung einer Zone zu gelangen
drücken Sie die IN Taste. Sollten Sie nach der Betätigung der
IN Taste noch die Zone wechseln wollen, bewegen Sie den
Joystick (Encoder) einfach
nach links oder rechts. Um
Parameter zu verändern, drü-
cken Sie entweder die “IN” Ta-
ste und drehen den Joystick
(Encoder) oder bewegen den
Cursor mit dem Joystick (En-
coder) nach rechts um den Pa-
rameter zu verändern.
Zoneneinstellung
(Zone Edit)
Seite 1
ENABLE (AKTIVIEREN)
Aktivieren oder deaktivieren Sie die
gewählte Zone.
MIDI PORT
Auswahl des OUT Port
(USB, MIDI 1, MIDI 2)
CHANNEL (KANAL)
001 - 016
PROGRAM
001 - 128
MSB - LSB
000 - 127 (für Beide)
Seite 2
VOLUME
000 - 127
KEY RANGE
A0 - C8
VELOCITY RANGE
000 - 127
VELOCITY CURVE
SOFT/NORMAL/HARD, USER(1-6),
FIXED (VALUE 001-127)
AFTERTOUCH
OFF/ON
Seite 3
TRANSPOSE
-12 / +12 HALBTÖNE
OCVTAVE
-3 / +3
PEDAL 1
(wählbare Funktionen)
PEDAL 2
(wählbare Funktionen)
PEDAL 3
(wählbare Funktionen)
Seite 4
PEDAL 4*
Spezialfunktionen
Joystick 1 X
(wählbare Funktionen)
Joystick 1 Y
(wählbare Funktionen)
Joystick 2 X
(wählbare Funktionen)
Joystick 2 Y
(wählbare Funktionen)
Seite 5
Joystick 3 X
(wählbare Funktionen)
Joystick 3 Y
(wählbare Funktionen)
INSTRUMENT NAME
SOUND NAME

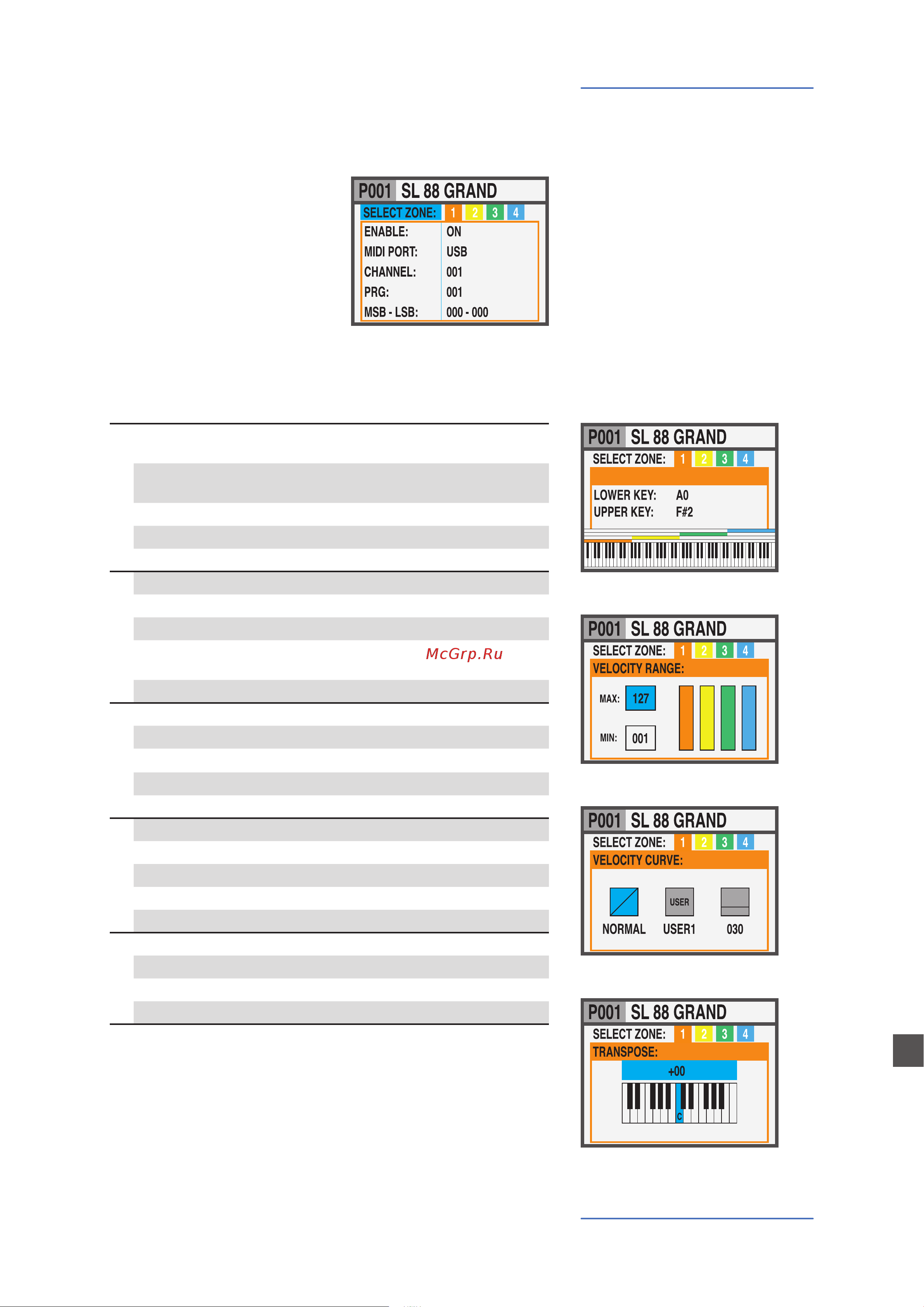

Die veränderbaren Zoneneinstellungen nden Sie unten
aufgeführt:
KEYRANGE:
KEY RANGE
VELOCITY RANGE
VELOCITY CURVE
TRANSPOSE
*der Pedal 4 Eingang kann für Sustain (switch) oder Expressi-
on/Volume (continuous) Pedale benutzt werden. Der Pedal 4
Eingang ist aber auch für spezielle Multi-Pedale (SLP3 GRAND,
NTP etc.) geeignet, um bis zu drei Pedale an einem Anschluss
zu verwenden. Ein typisches Beispiel stellt das dreifach Kla-
vierpedal dar, bei dem ein Pedal die Fortepedal-Funktion, ein
weiteres die Pianopedal-Funktion und das dritte Pedal die
Sostenuto-Funktion übernimmt.
