SL88 Grand by Studiologic® 41
D
Das Bedienfeld
Der Joystick (Encoder)
Dateneingabe (Drehen)
Navigationskontrolle (rauf/runter/links/rechts)
Klick (Eingabe/Enter)
Die Hauptwahl-
tasten
Das Farbdisplay
Das Bedienfeld

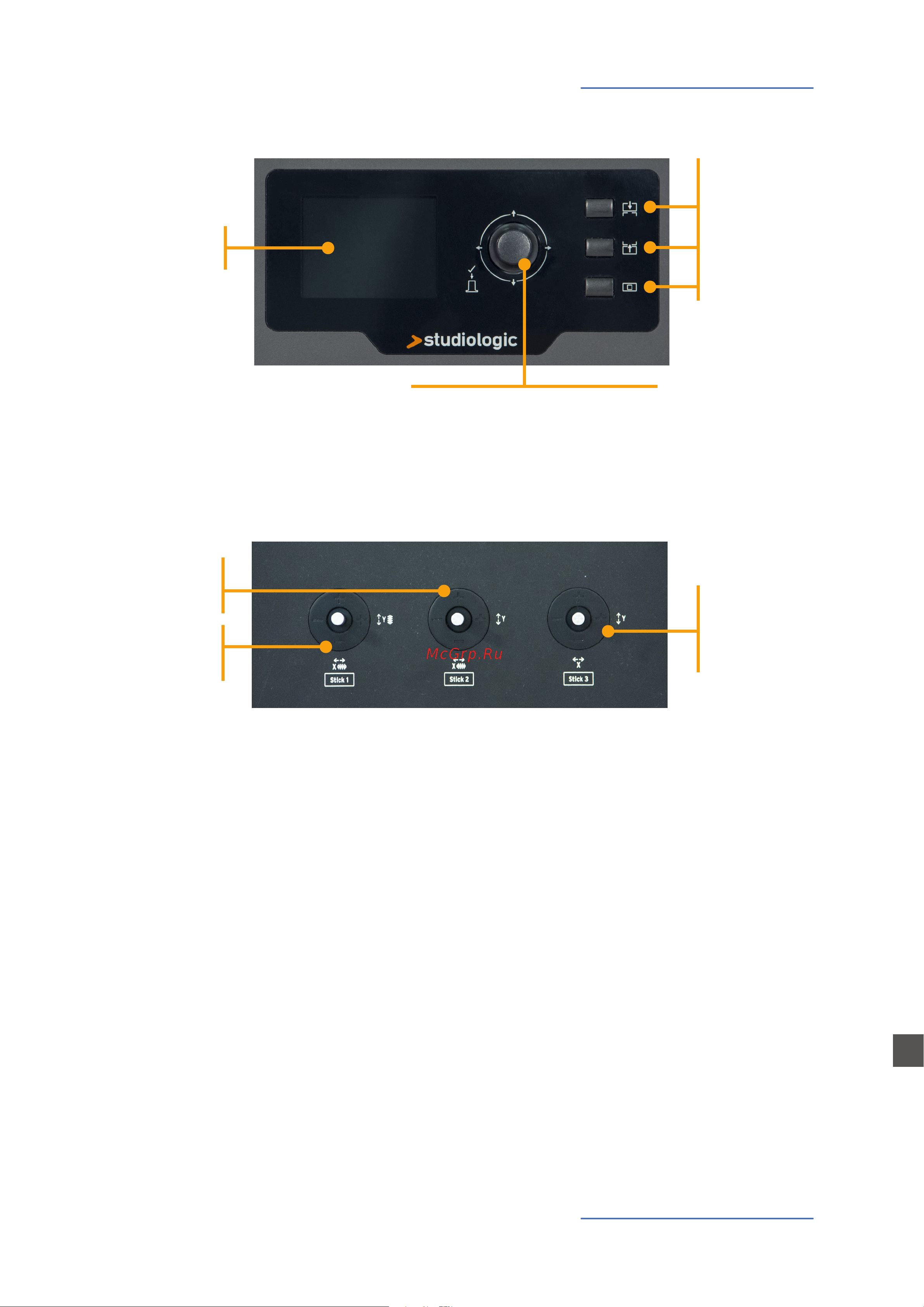

Das neue SL-Bedienfeld ist auf das Wesentliche konzentriert und hat folgende Bestandteile:
• 1x Großes Farbdisplay (TFT–LCD 320 x 240)
• 1x Drehbarer Joystick (Encoder) mit Druckknopf-Funktion (Eingabe/Enter) und 4 Richtungs
funktionen (rauf/runter/links/rechts)
• 3 Hauptwahltasten: Home (Rückkehr in das Hauptmenü) IN & Out ( Navigation durch die Me-
nüseiten)
• 3 programmierbare Joystick
Alle Menüseiten werden in gleicher Weise mit dem Joystick (Encoder) und den Hauptwahltasten
(IN & OUT) ausgewählt. Mit einer Hand erreichen Sie alle Menüseiten und Parametereinstellungen
und erhalten so den sofortigen Zugri auf alle Funktionen. Sobald der gewünschte Menüpunkt
ausgewählt ist, können Sie dessen Wert durch Drehen des Joysticks (Encoders) verändern (Links-
drehung = Der Wert wird kleiner / Rechtsdrehung = der Wert wird größer).
OUT
HOME
IN
Joystick 3
Freie Bewegungs-
möglichkeit.
Dieser Joystick
wird nicht zen-
triert.
Joystick 2
Automatische
Zentrierung der
X-Achse
Joystick 1
Automatische
Zentrierung der
X- und Y-Achse
Die programmierbaren Joysticks
