Stromversorgung und Anschlüsse
Stromversorgung und Anschlüsse
Netzteil-Anschluss
9V - 1A
USB Anschluss
MIDI In/Out, USB-Verbindung
Pedal-Anschlüsse
1-2 Switch (Sustain), 3 Continous (Expression)
4 Universal (Sustain, Expression)
MIDI
In, Out1, Out2
Drucktaster Ein/Aus

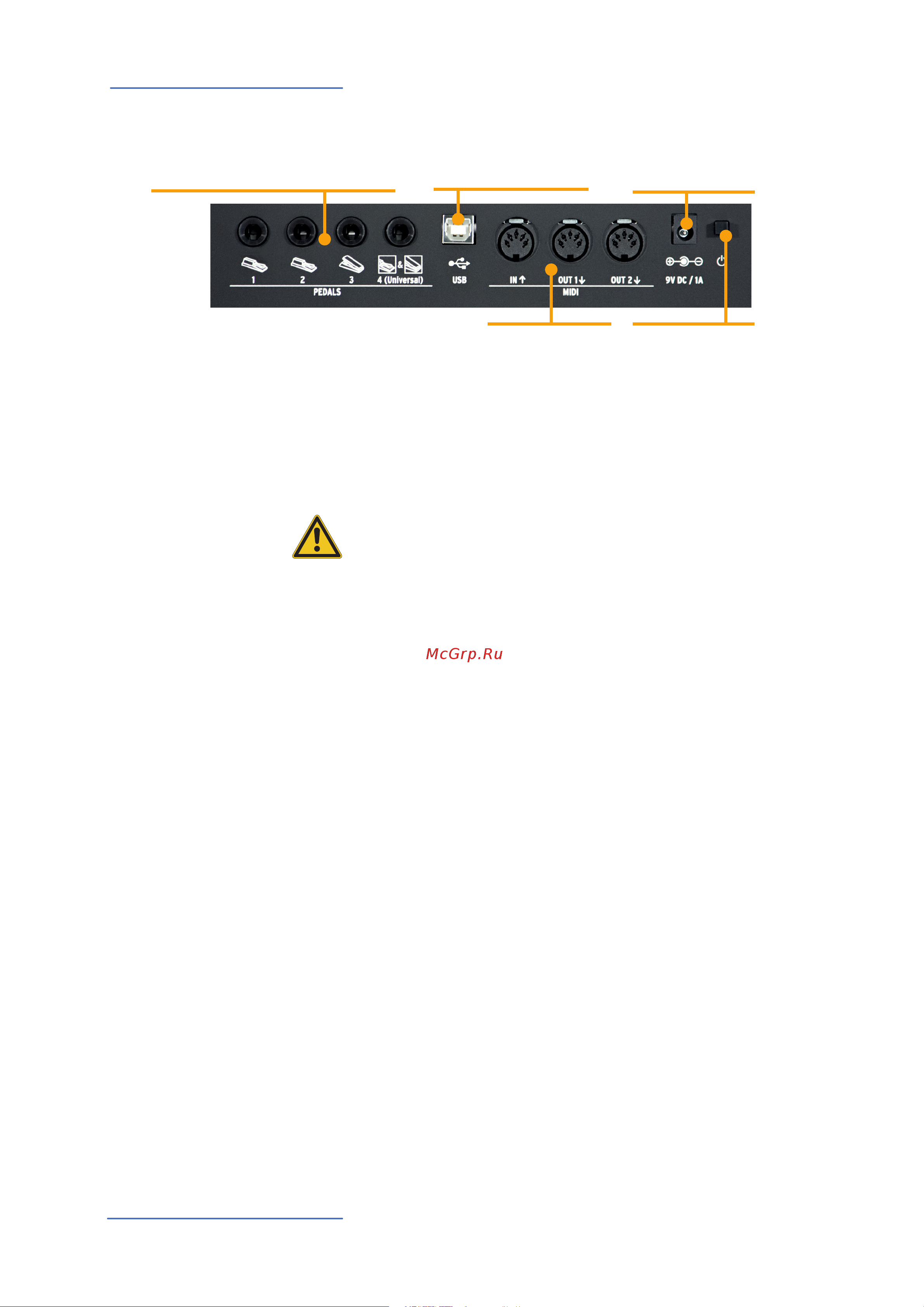

Zur bequemen Handhabung und zum Schutz, sind alle Anschlüsse auf der Geräte-Rückseite an-
gebracht.
Stromanschluss
Eingänge
Midi IN/OUT
USB
Stecken Sie den Adapter des mitgelieferten Netzteils in den
dafür vorgesehenen Geräteanschluss auf der Rückseite des
Gerätes und schalten Sie das Gerät an, in dem Sie den Druck-
taster in der Position 1 einrasten lassen (1=An, 0=Aus).
ACHTUNG: Bitte verwenden Sie das mitgelieferte Original-
netzteil oder ein kompatibles Netzteil (9V-1A). Verwenden Sie
nur ein Netzteil mit den angegebenen elektrischen Daten!
Pedalanschlüsse:
• 2 Switch (Sustain)
• 1 Continuous (Expression)
• 1 Universal (Sustain, Expression)
Kompatible Sustain-Pedale können an den dafür vorgesehe-
nen Buchsen (PEDALS 1 und 2) angeschlossen werden. Die
Buchse PEDALS 3 ist für Volume/Expression Pedale vorge-
sehen und an PEDALS 4 (Universal Pedal-Anschluss) können
sowohl Sustain- als auch Volume/Expression Pedale ange-
schlossen werden.
Über die MIDI-Anschlüsse können externe MIDI-Geräte an-
gesteuert oder das SL mit anderen MIDI-Geräten verbunden
werden. So können Daten wie z.B. Noten, Programmwechsel
oder ähnliches ausgetauscht bzw. übermittelt werden.
Mit dem USB- (Universal Serial Bus) Anschluss wird die Ver-
bindung zu Geräten (z.B. Computer) hergestellt. Über diesen
Anschluss werden Firmware-Updates durchgeführt oder eine
MIDI-Verbindung (IN/OUT) hergestellt.
Sobald eine USB-Verbindung zu einem Computer hergestellt
ist, können Sie mit Hilfe der Software “SL Editor“ alle Parame-
ter Ihres SL auf sehr schnelle und direkte Weise verändern
bzw. einstellen. Sogar Parameter, die über das Bedienpanel
des Gerätes selbst nicht verändert werden können. Beispiel:
die Keyboard Balance Funktion, die es ermöglicht die Velo-
city-Empndlichkeit jeder einzelnen Taste einzustellen oder
die Balance zwischen den weißen und schwarzen Tasten auf
schnelle und einfache Weise zu verändern.
