SL88 Grand by Studiologic®
26
Parametri di setup

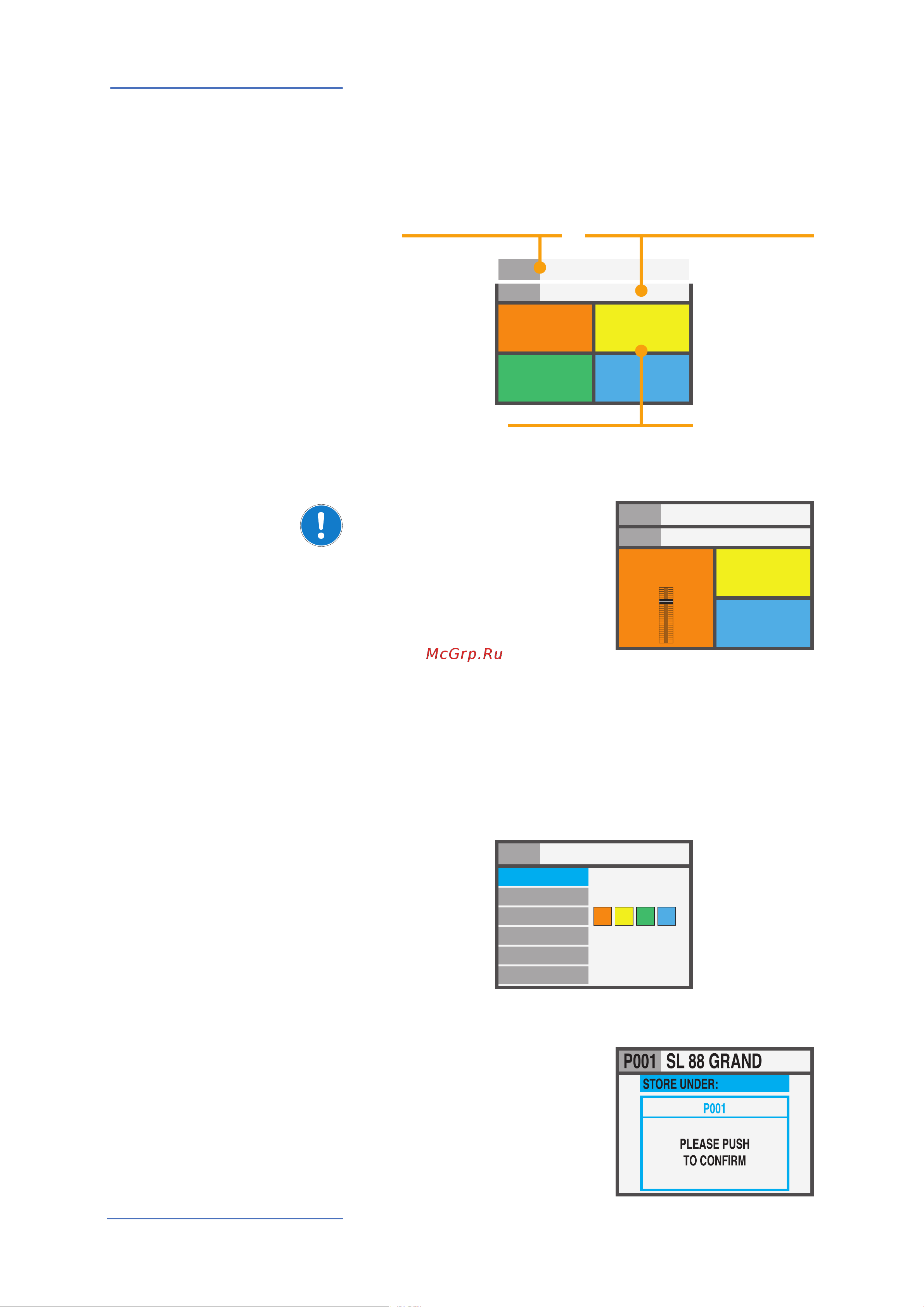

La videata principale della SL (HOME) è una rappresentazione
chiara e completa dei parametri principali, come segue:
HOME Display
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
Program
(i.e. 001 NOME)
Il Program atttualmente
selezionato
GROUP
il Group a cui appartiene il Program
selezionato
(-------- se nessun Group è attivo)
ZONES (color coded)
Zone attive e parametri principali
(Volume, zona di tastiera)
Ruotando l’Encoder, quando
una Zona è selezionata, po-
tete controllarne immediata-
mente il Volume (000-127).
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
97
Program Selection & Edit Per selezionare un Program si può ruotare l‘Encoder (selezi-
one in sequenza immediata), oppure cliccare l‘Encoder, ruo-
tare per selezionare e cliccare per confermare.
Quando un Program è selezionato (posizionando il cursore
sulla prima riga del display) premendo IN si entra in Edit.
P001 SL 88 GRAND
STORE UNDER:
NAME:
ZONE EDIT:
MERGE SOURCE:
MERGE DEST.:
MERGE FILTER:
P001
SL 88 GRAND
SYS OFF - ALL
OFF
USB OUT
1
2 3 4
I seguenti parametri sono disponibili:
STORE UNDER
Per selezionare la posizione
in cui volete memorizzare il
Program corrente.
