Parametri di setup
I 3 stick posti sul lato sinistro del pannello comandi sono con-
trolli in tempo reale, programmabili:
• Stick 1 ha molle di richiamo sia sull’asse verticale, sia oriz-
zontale e si riposiziona automaticamente al centro; un uso
tipico di questo comando è il controllo di Pitch Bending;
• Stick 2 ha molle di richiamo solo sull’asse orizzontale e
perciò si auto-centra solo sull’asse X; un uso tipico per que-
sto controllo può essere la Modulation o il Filter Cuto, con-
trollando alcuni tipi di sintetizzatori anche virtuali;
• Stick 3 è completamente libero e privo di molle auto-cen-
tranti sugli assi X e Y permettendo di controllare parametri
che si desidera che restino stabili.
Stick programmabili
Come programmare gli Stick
Una volta selezionata una Zona, cliccando il comando IN si
entra in EDIT MODE e si possono selezionare le varie funzioni
tramite il comando posizionale dell’Encoder, no a quando si
seleziona la pagina relativa alla programmazione degli Stick.
Selezionate uno degli Sticks, premete ancora IN ed entrate
nella pagina di programmazione, dove tutte le funzioni dis-
ponibili sono elencate, sia per l’asse X (orizzontale) sia per
l’asse Y (verticale).
Zone Edit
NOTA: Potete anche selezionare e programmare tutti i para-
metri di una ZONA anche se questa è disabilitata, per esse-
re pronti ad abilitarla in ogni momento, con tutti i parametri
pre-programmati per il Program selezionato.
Una Zona può avere 3 stati: ON/OFF/Stanby.
Per abilitare e disabilitare una Zona premere IN e settare ON
oppure OFF; se OFF nella zona appare solo il fondino colora-
to. Cliccando l‘Encoder su una Zona ON la si può temporanea-
mente mettere in Standby e il display la mostrerà su un fondo

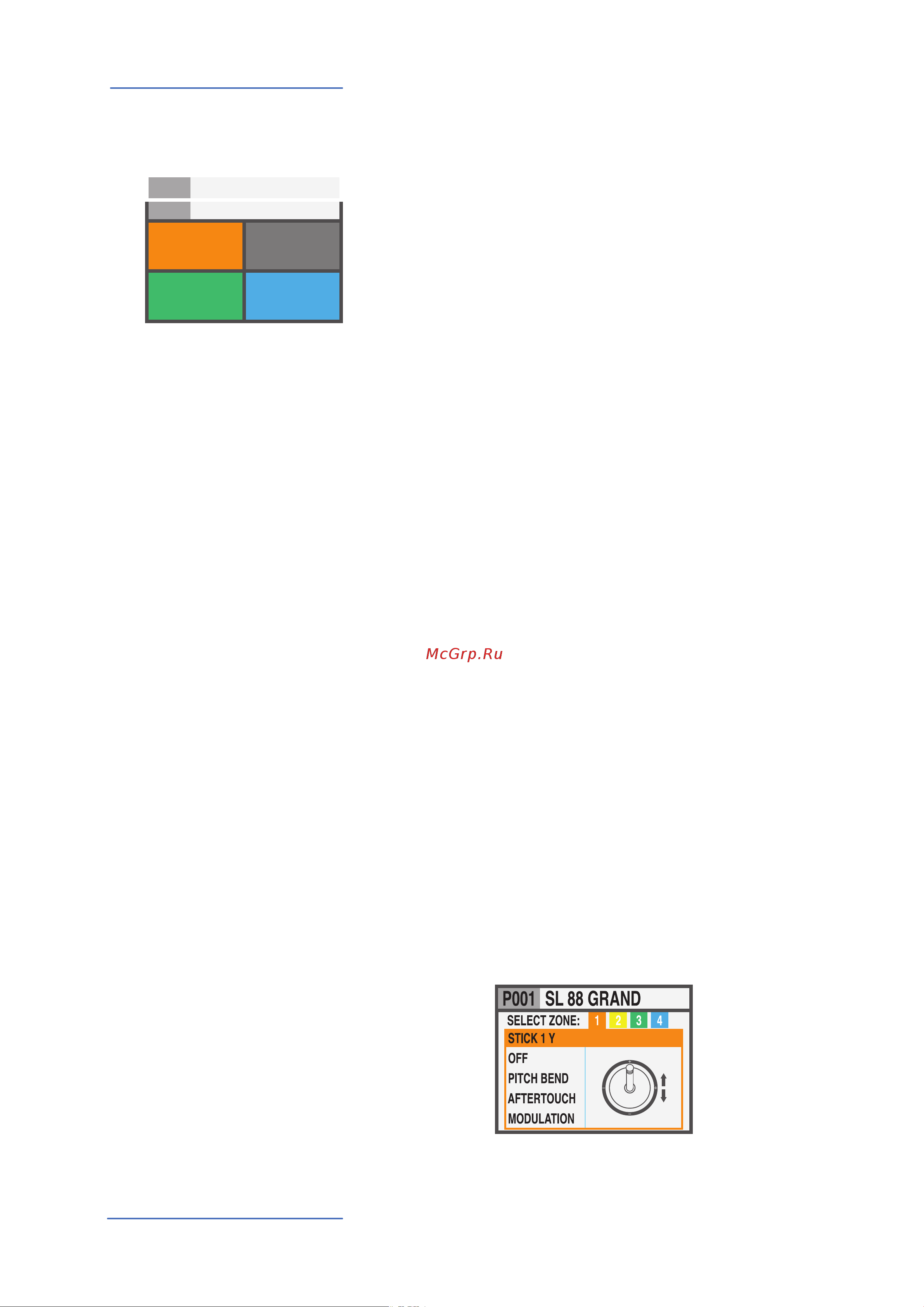

grigio. (La gura a lato mostra Zona 1 ON, Zona 2 Standby,
Zone 3 e 4 OFF).
1
SOUND
VOL 122
A0 / F#2
P001 SL 88 GRAND
GROUP SAGA SETUP
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
INSTRUMENT 3
SOUND
VOL 101
B7 / C8
INSTRUMENT 4
SOUND
VOL 124
A0 / F#2
INSTRUMENT
3 4
INSTRUMENT 2
SOUND
VOL 096
G3 / Db4
