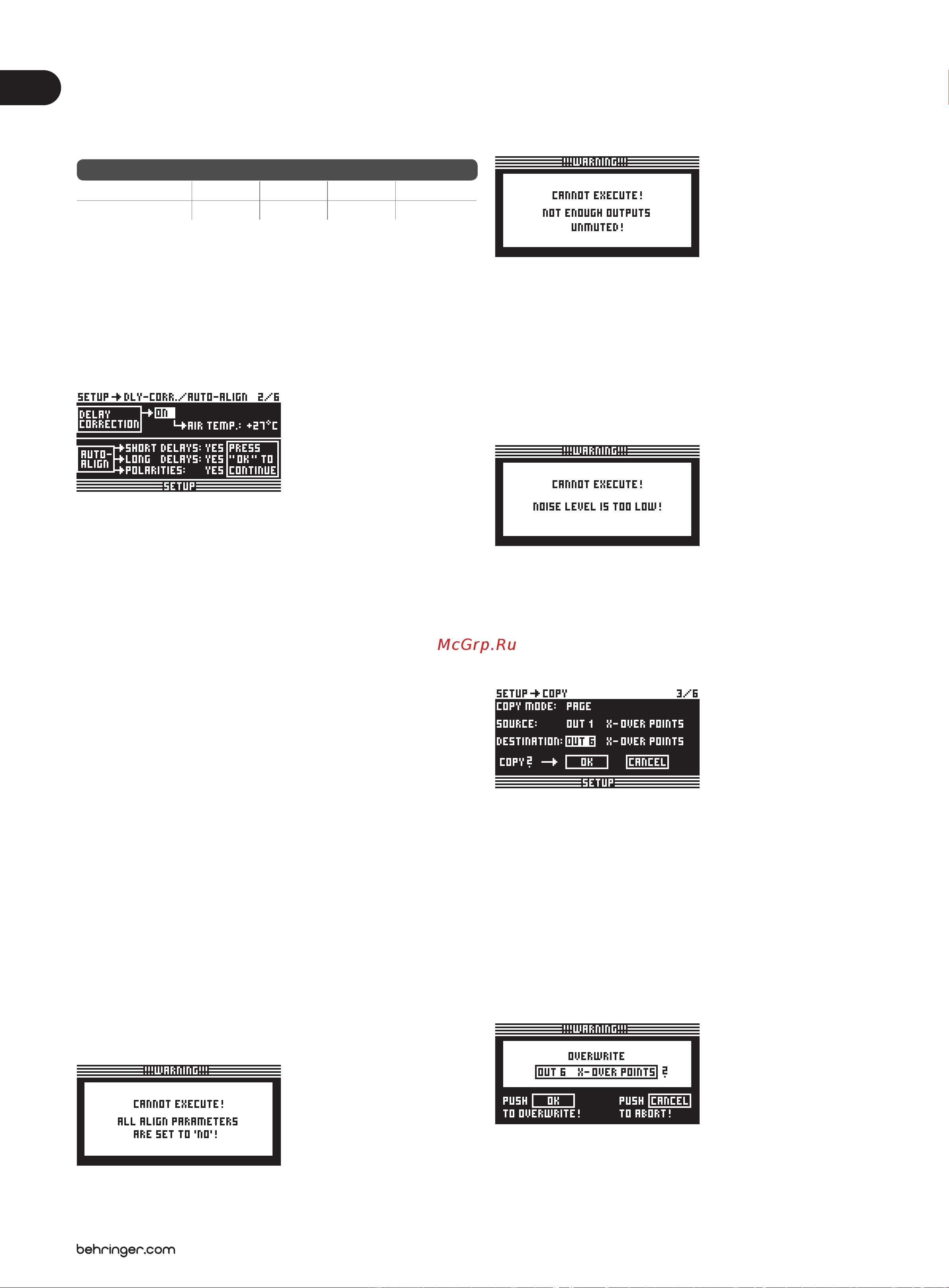

Behringer ULTRA-DRIVE PRO DCX2496 [10/36] Функции dly corr auto align
![Behringer ULTRA-DRIVE PRO DCX2496 [10/36] Функции dly corr auto align](/views2/2008532/page10/bga.png)
10
OFF A + B A + B + C A + B + C + SUM
B B+C B+C+SUM
4.2.2
➠
➠
➠
➠
4.2.3
➠
➠
RU
Руководство пользователя ULTRADRIVE PRO DCX2496
Когда вы редактируете настройки любого входа и связь активирована, то все изменения
будут напрямую переноситься на связанные входы. В случае с функцией IN STEREO
LINK это касается и значений задержки DELAY (смотрите главу 4.3.2).
Используйте параметр IN A + B SOURCE для выбора типа входных сигналов: ANALOG
(аналоговый) или AES/EBU (цифровой: только с входа А).
Когда эта функция включена, то на дисплее появится предупреждение, что новые связи
активны и названия входов будут изменены (черное поле). Используйте колесо прокрутки
для изменения связей, которые будут активированы (черное поле).
Значения входа А будут переноситься на остальные входы.
Поскольку скорость звука зависит от температуры воздуха, параметр DELAY CORRECTION
(коррекция задержки) на этой странице меню SETUP можно использовать для
подстройки DCX2496 в соответствии с температурой окружающего воздуха, обеспечивая
правильные характеристики задержек. Доступен диапазон значений от-20°C до 50°C,
который будет учитываться, только если функция DELAY CORRECTION включена.
С помощью функции AUTO ALIGN (автоподстройка) вы можете автоматически
задерживать выходной сигнал на определённую величину, что позволяет устранить
фазовые вычитания, вызванные расположением колонок. Например, когда диафрагмы
динамиков нескольких колонок не совпадают по фазе, это приводит к разнице во времени
появления звука и вычитаниям определенных частот. Одинаковые сигналы излучаются
из разных точек, так что вершины звуковой волны совпадают с впадинами волны.
Если один из этих сигналов задержать, то это расфазирование можно будет компенсировать.
Если разница во времени между волнами незначительна, то для её устранения будет
достаточно короткой задержки (SHORT DELAY). Но если колонки установлены в
нескольких метрах друг от друга, то происходит не только вычитание фаз, но и появляется
заметная на слух разница во времени появления звуков. Для устранения этого
вам необходимо использовать значительно более высокие значения задержки (LONG DELAY).
Вычисление длинной задержки работает только при минимальном расстоянии между
колонками в 4 метра.
Если, например, динамик подключен с неправильной полярностью, то функция AUTO ALIGN
определит это и - если параметр POLARITIES (полярность) включен - автоматически
исправит эту ошибку.
Используйте параметры SHORT DELAY, LONG DELAY и POLARITIES для автоматической
коррекции выходных сигналов. Как только, по меньшей мере, один из параметров
активирован (YES), нажатие кнопки ОК приведёт вас к другому подменю. Если нет
(все параметры установлены на значение NO), то вы получите предупреждение о
том, что процесс невозможно выполнить.
Возможные установки
Новая связь
Переписанные настройки
(пусто)
Таблица 4.2: In Stereo Link (Объединение входов в стерео)
Функции DLY-CORR./AUTO-ALIGN
Рис. 4.11: Setup (настройка) Dly-Corr./Auto-Align
Рис. 4.12: Setup (настройка) Dly-Corr./Auto-Align
Рис. 4.13: Setup (настройка) Dly-Corr./Auto-Align
Рис. 4.14: Setup (настройка) Dly-Corr./Auto-Align
Рис. 4.15: Setup (настройка) Copy (копирование)
Рис. 4.16: Setup (настройка) Copy (копирование)
Функция копирования COPY
В подменю AUTO-ALIGN вы можете открывать или закрывать все выходы. Убедитесь,
что, по меньшей мере, два выхода открыты (размьютированы), в противном случае
невозможно будет рассчитать значения задержек, и на дисплее появится
предупреждающее сообщение.
Если хотя бы два и больше выходов открыты и нажата кнопка ОК, тогда курсор перепрыгнет на
функцию ADJUST NOISE LEVEL (регулировка уровня шума) и вы услышите тестовый шум.
Используйте колесо прокрутки для регулировки уровня тестового шума. Значение уровня будет
написано на выходах. Нажмите ОК для запуска процесса измерения. DCX2496 рассчитает
разницу во времени, смешение фазы полярность. Настройки выходов будут автоматически
скорректированы в соответствии с рассчитанными оптимальными значениями задержек.
Этот процесс невозможно выполнить, если уровень тестового шума будет слишком низким.
Используйте функцию COPY для копирования настроек параметров на другие страницы.
Например, вы можете перенести настройки эквалайзера или уровней с одного канала на другой,
что значительно сэкономит ваше время.
Параметр COPY MODE устанавливает, будут ли копироваться только одна страница (PAGE)
или все настройки канала полностью (WHOLE CHANNEL). C помощью кнопки PARAM выберите
режим PAGE, а затем выберите исходный канал (SOURCE) и исходную страницу (SOURCE PAGE),
которые необходимо скопировать на другой канал. Если вы выбрали только одну страницу,
то под параметром DESTINATION (направление) автоматически появится канал и страница
(DESTINATION PAGE), на которые будет произведено копирование. Пожалуйста, введите
канал (DESTINATION CHANNEL), на который будет скопирована информация.
Исходный и конечный каналы можно выбрать с помощью колеса прокрутки или нажатием
на кнопку соответствующего канала (IN A-C, OUT 1-6 и SUM).
