Behringer ULTRA-DRIVE PRO DCX2496 [23/36] Стерео конфигурация плюс 2 сабвуфера
![Behringer ULTRA-DRIVE PRO DCX2496 [23/36] Стерео конфигурация плюс 2 сабвуфера](/views2/2008532/page23/bg17.png)
23
6.5
In A
1 2 3 4
EUROPOWER EP2000
EUROLIVE
B1220 PRO
In B
EUROLIVE B1800X PRO
RU
Руководство пользователя ULTRADRIVE PRO DCX2496

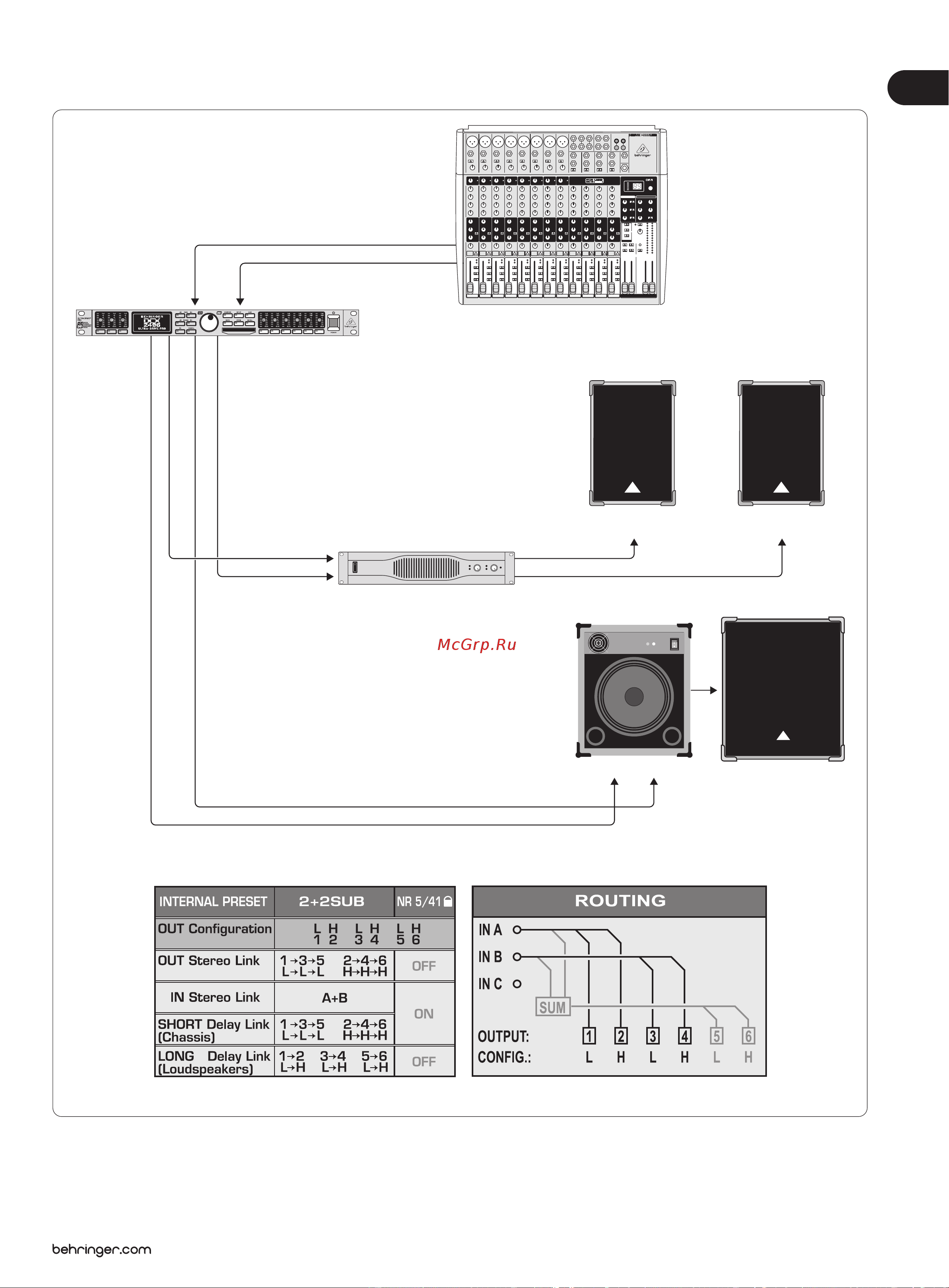

Стерео конфигурация плюс 2 сабвуфера.
Для каждого стереоканала используются только две полосы частот (НЧ и ВЧ). В две пассивных колонки подаётся сигнал со срезанными низкими частотами, подкорректированный
встроенным эквалайзером DCX. Низкочастотый стереосигнал сначала поступает на активный сабвуфер, к которому подключен пассивный сабвуфер соответствующей
мощности для воспроизведения низких частот правого канала. Выходы 5 и 6 можно использовать для моно линий задержек.
Left (левый)
Стерео выход
Right (правый)
Микшерный пульт XENYX X2222USB
High - ВЧ (2)
High - ВЧ (4)
Стерео усилитель мощности
Low -НЧ (3)
Low -НЧ (1)
Выходы 5+6 используются в качестве дополнительных выходов для моно-линий задержки.
Рис. 6.5: Стерео конфигурация плюс два сабвуфера.
(5 и 6 не используются)Выход
Левая пассивная
колонка
Правая пассивная
колонка
Левый активный сабвуфер
Правый активный сабвуфер
